Rotoclear S3 Bedienungsanleitung Seite 31

BEDIENUNGSANLEITUNG
Montage Rotor
ImRotorbefindetsicheinMagnet.AchtenSie
(( ))
auf magnetische Kräfte, wenn Sie ein aktives
medizinisches Implantat haben. Halten Sie einen
Abstand zwischen Implantat und Rotor von min-
destens 20 mm ein.

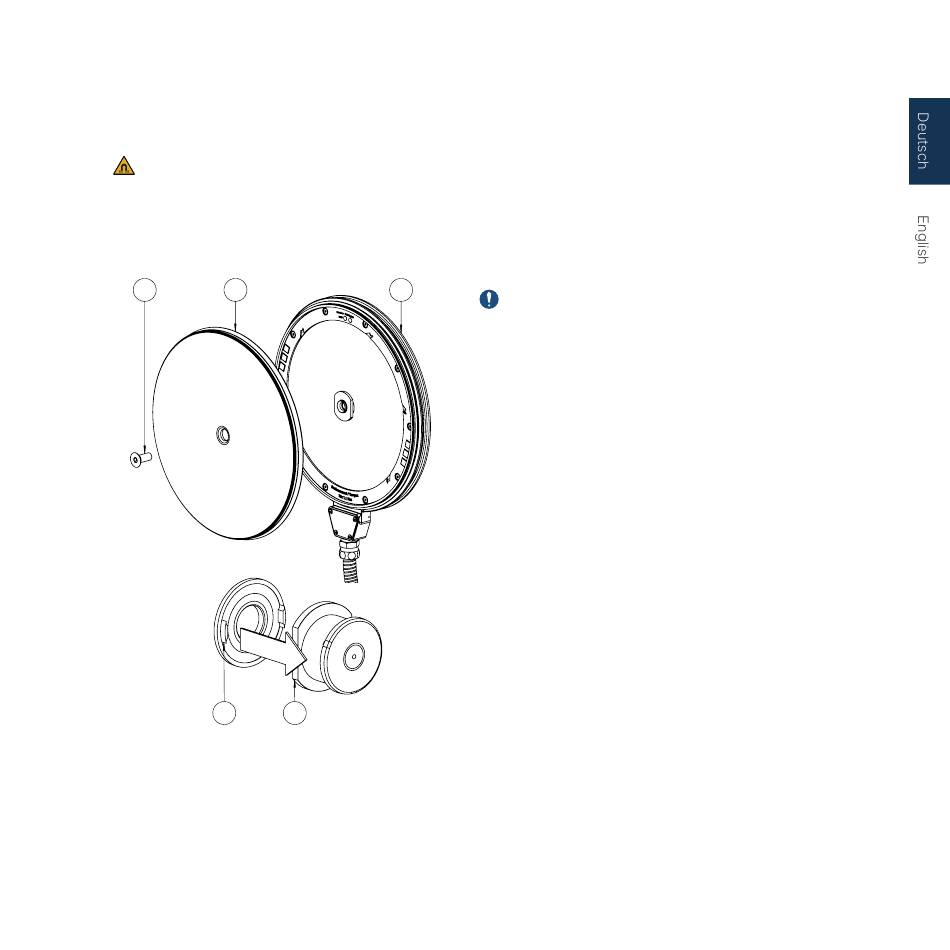

E A
C D
Abbildung 10
Setzen Sie dann den Rotor (Abb. 10-A) auf die
Welle des Stators (Abb. 10-B) auf.
Achten Sie dabei auf den korrekten Sitz des
Rotors. Die Flanken des Flansches (Abb. 10-C)
müssen die Abflachungen der Welle (Abb. 10-D)
umschließen und dürfen nicht auf der ebenen
Fläche des Flansches aufsitzen.
Schrauben Sie die Senkschraube M10 × 1 (Abb.
10-E) in der Mitte ein und ziehen Sie diese mit dem
Drehmomentvon2 Nm(max.2.5 Nm)fest.Halten
Sie dabei am äußeren Rand den Rotor mit der
Hand fest. Prüfen Sie zum Abschluss den mecha-
nischen Freilauf des Rotors durch das Drehen von
Hand.
B
Der Rotor
bestückt. Durch die starken Magnetfelder können
Späne und Partikel auf der Innenseite des Rotors
anhaften.
Späne und magnetische Partikel lassen sich mit
einem handelsüblichen Haftmagneten von der
Rotorscheibe aufsammeln. Reinigen Sie die Rot-
orscheibe von anhaftenden Partikeln und Spänen
bevor Sie den Rotor erneut montieren.
ist mit Seltenerdmagneten
30
