ROTOCLEAR S3
 Klebeflansch (Abb. 1-C) entsprechend
der Beschriftung des Klebeflansches in der
gewünschten Ausrichtung der Anschlussbox auf
die Innenseite der Scheibe aufsetzen und ggf.
korrigieren. Anschließend den Klebeflansch voll-
flächigfestandrücken,damitbeidennachfolgen-
den Arbeitsschritten kein Kleber beim Injektions-
vorgang austreten kann.
 Prüfen Sie die Haltbarkeit des Zweikompo-
nentenklebers(Abb.3-A).
Verwenden Sie keinesfalls Kleber, dessen
Haltbarkeitsdatum bereits überschritten ist.
A B

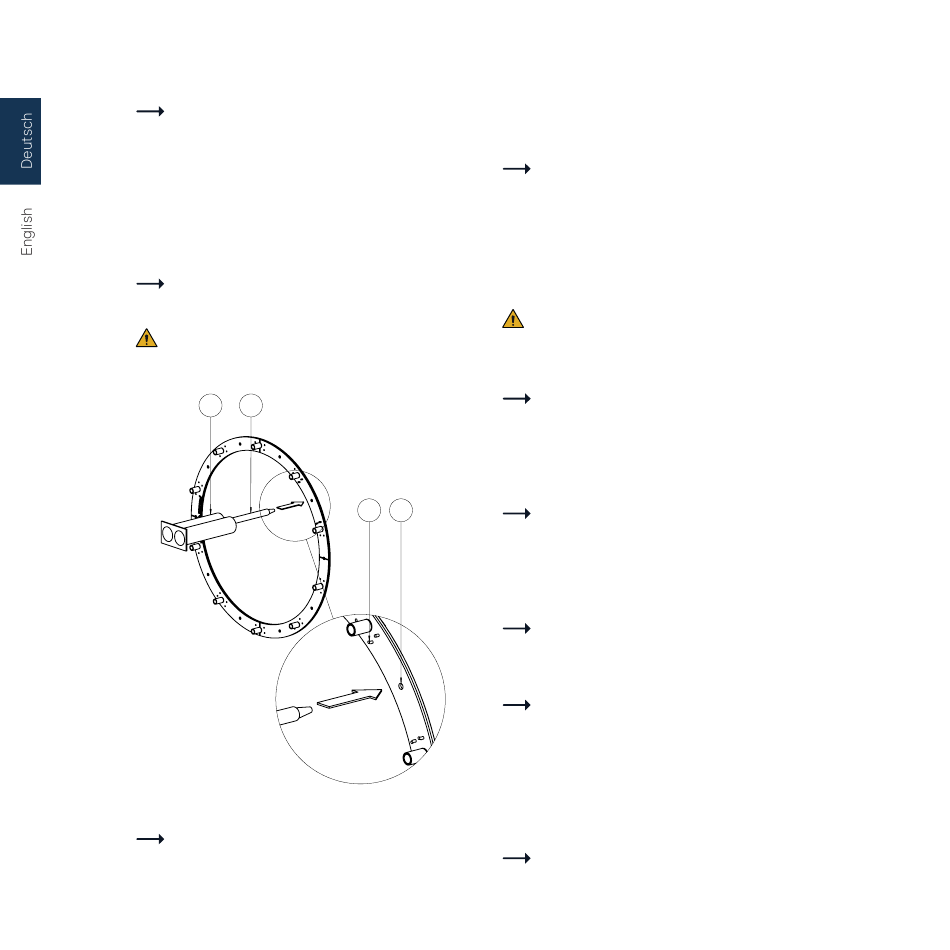

Abbildung3
 Zweikomponentenkleber in Dosierpistole
einlegen und mit Mischdüse (Abb. 3-B) bestü-
cken. Ein Strang Kleber in Länge der Mischdüse
auspressen. Der Kleber ist jetzt gut vermischt und
blasenfrei. Die Austrittsgeschwindigkeit mit einem
zweiten Strang des Klebers testen.
Die Mischdüsenspritze in die Einfüllbohrung
(Abb. 3-C) zwischen zwei Gewindehülsen einfüh-
ren und vorsichtig so lange Kleber einpressen, bis
dieser aus allen vier kleinen Kontrollbohrungen
(Abb. 3-D) in den Taschenecken austritt. Wieder-
holen Sie den Vorgang neun Mal, bis alle Taschen
gefüllt sind.
Die Klebekartusche sowie die Klebereste
dürfen nicht im Hausmüll entsorgt werden. Ent-
sorgen Sie diese fachgerecht.
Wichtig: der Flansch darf während der Aus-
härtung nicht belastet oder in der Position ver-
rückt werden. Die Wartezeit vor Belastung beträgt
mindestens 6 Stunden (90 % der Endfestigkeit
sind dann erreicht).
D C
Prüfen Sie vor der Montage von Rotoc-
lear S3 die Festigkeit des Klebeflansches. Die
Konsistenz des durch die Kontrollbohrung ausge-
tretenenKlebers(Abb.3-D)mussgummiartigund
schnittfest sein, damit die Klebung belastbar ist.
Die Klebereste mit einem Messer abschnei-
den und die Glasfläche im und um den Ring fus-
selfrei säubern.
 Stecken Sie den Rotoclear S3 Stator (Abb.
1-D) auf die Gewindehülsen des Klebeflansches
(Abb.1-C)aufundbefestigenSieihnmitdenZylin-
derschraubenM5×19Tx10(Abb.1-E).PrüfenSie
den korrekten Sitz des Dichtungsrings (Abb. 1-F)
und beachten Sie das Anzugsdrehmoment von
1,1 Nm.
Reinigen Sie die Gegenseite der Maschinen-
scheibe.
