Rotoclear S3 Bedienungsanleitung Seite 19

BEDIENUNGSANLEITUNG
Montage Schraubversion
Diese Montageart benötigt den Lieferum-
fangderRotoclear S3Schraubversion.
Das Bohren und das feste Einspannen der
Polycarbonatscheibe können die Eigenschaften
derScheibebeeinflussen.NehmenSiedieInstal-
lation durch Fachkräfte vor. Halten Sie die Anzugs-
drehmomente ein und beachten Sie den Klemm-
bereich des Schraubflansches. Achten Sie bei
alten Scheiben oder nach längerer Nutzungs-
dauer auf Risse und Eintrübungen an der Maschi-
nenscheibe. Ersetzen Sie die Scheibe rechtzeitig.
Aufgrund der durch
ermittelten Rückhaltefähigkeit darf Rotoclear S3
bei Drehmaschinen oder Schleifmaschinen nicht
als Schraubversion zum Einsatz kommen. Instal-
lieren Sie ausschließlich die Rotoclear S3 Klebe-
version. Die Befestigung durch einen Lochkreis
wird ausschließlich bei Fräsmaschinen und -zent-
ren mit Polycarbonatscheiben eingesetzt.
WeitereHinweisesieheKapitel„Bestimmungsge-
mäßeVerwendung".
Montageschritte
Die folgenden Schritte benötigen zusammen ca.
eine Stunde.

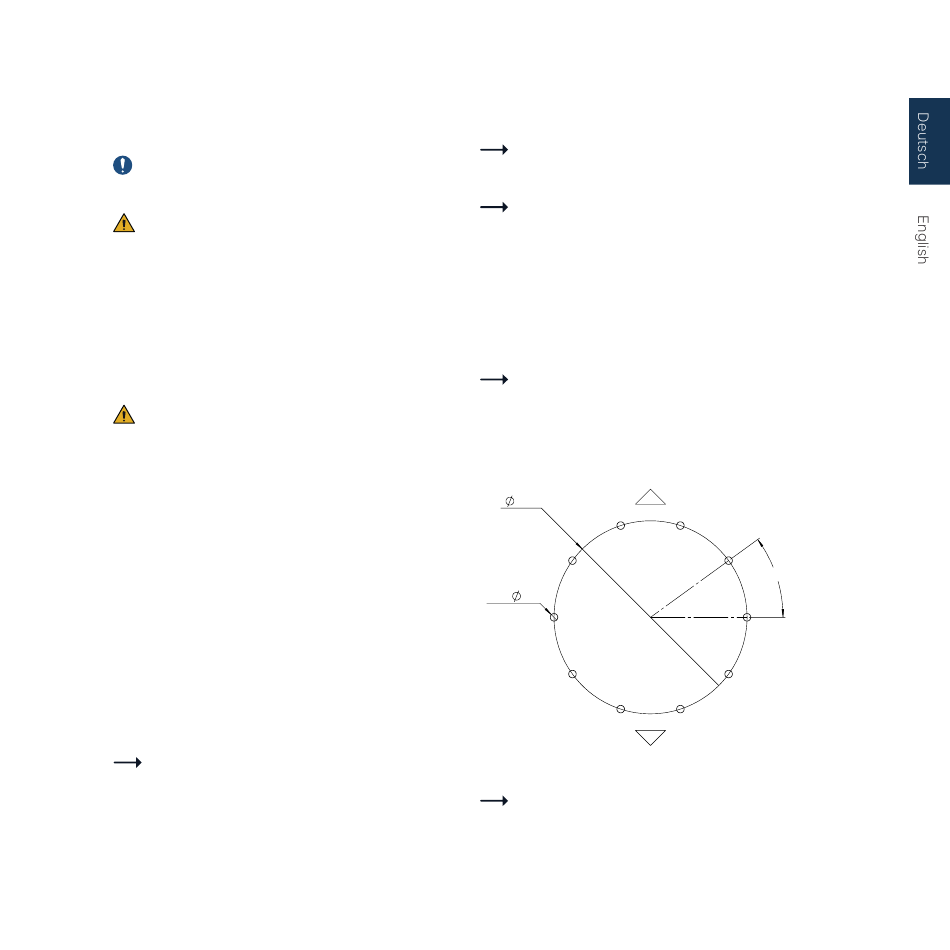

Bohren Sie mit den in Abbildung 5 darge-
stellten Maßen einen Lochkreis, angepasst für die
gewünschteAusrichtungderAnschlussbox,indie
Polycarbonatscheibe. Verwenden Sie hierzu die
beigelegte Bohrschablone und für Polycarbonat
geeignete Bohrer. Stumpfe Bohrer können das
Bohrergebnis beeinträchtigen und die Rissbil-
dung fördern. Diese kann bei nicht einem optima-
len Bohrergebnis auch zeitverzögert eintreten.
Scheibe (Abb. 4-A) gründlich mit Isopropanol.
Maßnahme gegen Rissbildung in der Maschinen-
schutzscheibe empfehlen wir die Verwendung
von polycarbonatverträglichen Kunststoffhülsen
(max.Ø8,5mmaußen,Ø7mminnen,Längemax.
14mm), die vor der Montage auf die 10 Bolzen des
Schraubflansches aufgeschoben werden. Diese
Hülsen sind nicht im Lieferumfang enthalten.
von außen in die Bohrungen der Scheibe ein und
Beschussversuche befestigen Sie ihn temporär z.B. mit rückstands-
freiem Klebeband, damit er beim Aufsetzen des
Stators nicht herausfällt.
10 x
Abbildung 5
tem Dichtungsring (Abb. 4-D) aufgesetzt wurde,
drehenSiedieSchraubenM5×19Tx10(Abb.4-E)
ein und ziehen diese mit dem Drehmoment von 1,1
Nm fest.
Reinigen Sie die Innen- und Außenseite der
Als schonende und risikominimierende
 Setzen Sie den Schraubflansch (Abb. 4-B)
256
10
Sobald der Stator (Abb. 4-C) mit eingeleg-
18
10 x 36°
