ImFalledesSchraubflanschesmitInnengewinde-
buchsen montieren Sie an den Schraubflansch
in der Scheibe mit den beigelegten Schrauben
M3 × 8.
Sobald der Stator (Abb. 4-C) mit eingeleg-
tem Dichtungsring (Abb. 4-D) aufgesetzt wurde,
drehen Sie die Schrauben M5 × 14 Tx 10 ein und
ziehen diese mit einem Drehmoment in Höhe von
1,1 Nm fest.
Sicherheitshinweis
Für die Sicherheit gegen Beschuss gelten
weiterhin die gleichen Voraussetzungen, die der
Hersteller des Fremdgerätes oder der Hersteller,
der das Fremdgerät mit der Maschine ausgelie-
ferthat,validiertunddefinierthat.
Wechsel der Maschinenscheibe
WennSiezueinemspäterenZeitpunktdieMaschi-
nenscheibe aufgrund des Wechselintervalls aus-
tauschenmüssen,solltenSieRotoclear S3wiein
derStandardausführungvorgesehen– ohneden
Rotoclear S3-Adapterflansch für Fremdgeräte
miteinemLochkreisØ226,7mm–aneinerneuen
Scheibe installieren.
Eine Druckluftversorgung wird empfohlen (siehe
auchKapitel„Sperrluftversorgung").
Elektroinstallation
Elektrische Installation darf nur von autori-
sierten und ausgebildeten Fachkräften ausge-
führt werden.
K J I G

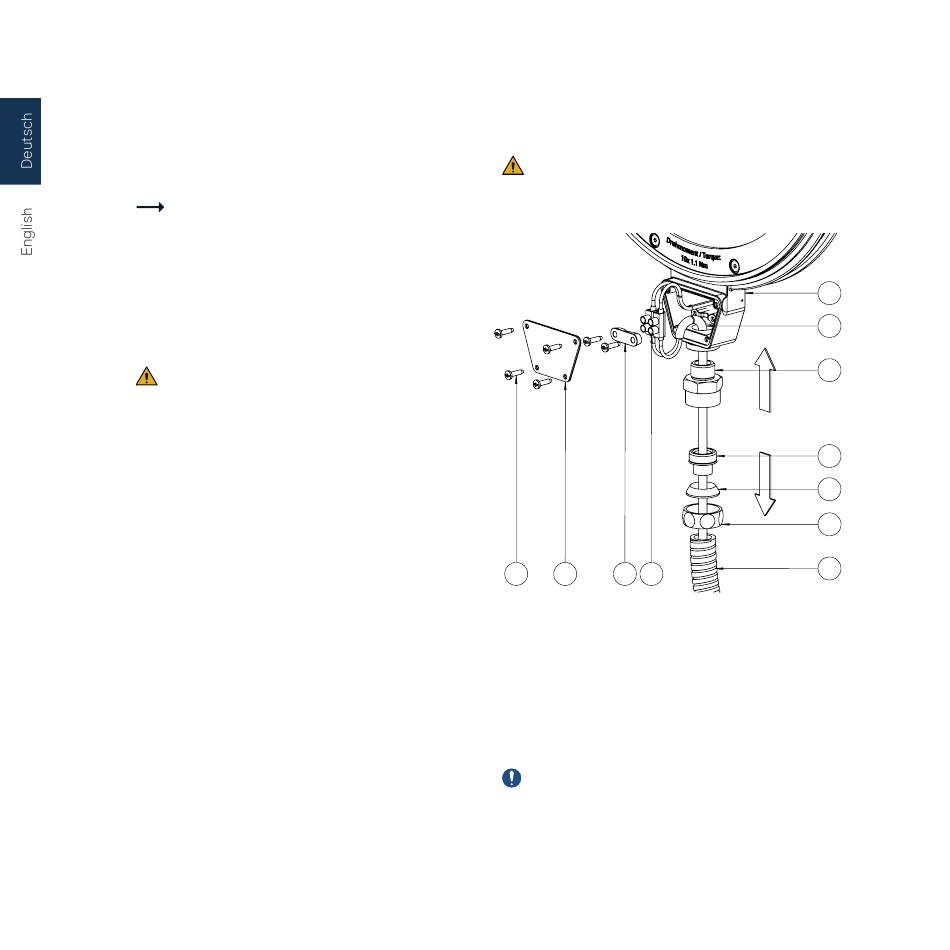

Abbildung 6
Installation mit Schutzschlauch
Längen Sie den Schutzschlauch (Abb. 7-A) bei
Bedarf auf die benötigte Länge mit einer Metall-
säge ab.
Stellen Sie sicher, dass der Schutzschlauch
lang genug ist, um die vollständige Bewegung
einer Schiebetüre auszugleichen, sofern Rotoc-
learS3anderenFenstermontiertwird.
Entgraten Sie die Enden, stecken Sie beide Mut-
tern (Abb. 6-B) sowie die Dichtung (Abb. 6-C)
25
F
H
E
D
C
B
A
