DE – Anleitung zum Einbau

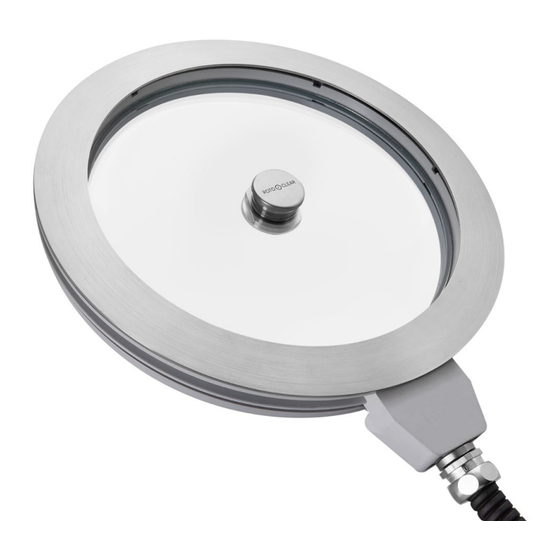

Rotoclear S3 – Kit gebogene Scheibe
Einige Werkzeugmaschinen haben Türen mit gebogenen Scheiben unterschiedlicher Radien. Diese müssen mit
einem Zwischenflansch abgebildet werden, so dass sich das Produkt Rotoclear S3 montieren lässt. Dazu muss ein
Flansch, dessen Kontur dem Innenradius der gekrümmten Scheibe entspricht, gefertigt werden.
Sie benötigen:
-
Rotoclear S3 – Kit gebogene Scheibe
-
DC-Fix Folie
-
CAD-Modell und Zeichnung zum Download unter:
Vorbereitung:
1. Adapterflansch gemäß Zeichnung P11500_226_01 bzw. CAD-Modell aus AlMg3 selbst fertigen.
Der Radius des Adapterflansches ist 1,5 mm kleiner auszuführen als der Innenradius der Scheibe.
2. Klebepads (5x) auf der gekrümmten Fläche so anbringen, sodass die große Bohrung im Zentrum der
Tasche und die 4 Kontrollbohrungen jeweils in den Ecken liegen.

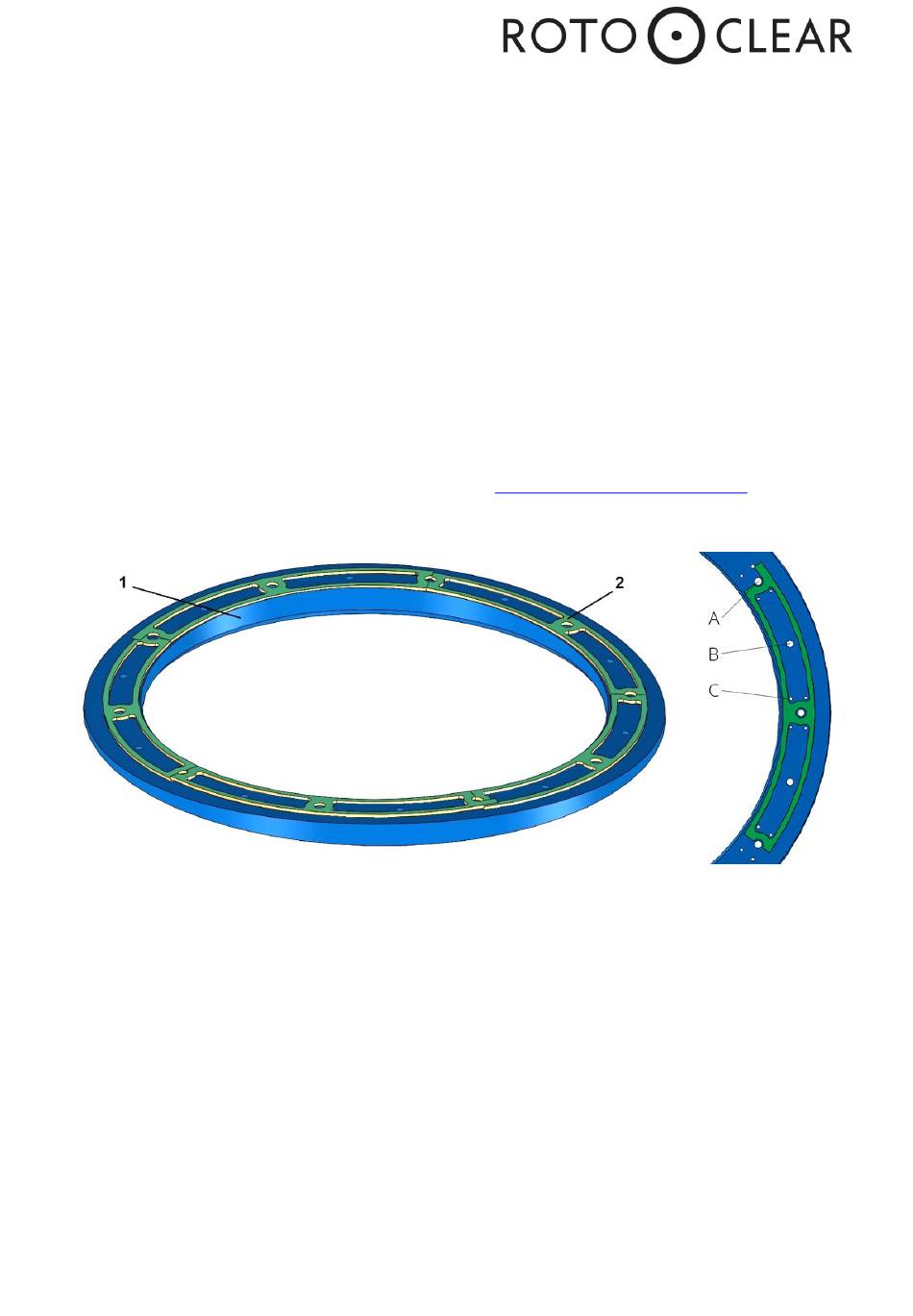

1 – Adapterflansch mit individuellem Radius, 2 – Klebepad,
A – Gewinde, B – Einfüllbohrung, C – Kontrollbohrung
Bestellnummer: 93549
www.rotoclear.de/rotoclear-s3/kits
Juni 2017
Werbung
Verwandte Anleitungen für Rotoclear S3
Inhaltszusammenfassung für Rotoclear S3
- Seite 1 Rotoclear S3 – Kit gebogene Scheibe Einige Werkzeugmaschinen haben Türen mit gebogenen Scheiben unterschiedlicher Radien. Diese müssen mit einem Zwischenflansch abgebildet werden, so dass sich das Produkt Rotoclear S3 montieren lässt. Dazu muss ein Flansch, dessen Kontur dem Innenradius der gekrümmten Scheibe entspricht, gefertigt werden.
- Seite 2 4. Maschinenscheibe innen am Ort der Montage großflächig mit Isopropanol oder Terostat 450 reinigen. Mit trockenem, sauberem und fusselfreien Tuch rückstandsfrei nachreinigen. 5. Position des Rotoclear S3 festlegen und mit Marker auf der Innenseite der Maschinenscheibe die äußere Begrenzung und die horizontale Lage markieren.
- Seite 3 14. Rotoclear S3 kann nun montiert werden. Verwenden Sie hierzu die beiliegenden Zylinderschrauben (M5x25 TX10 VA superflacher Kopf). Folgen Sie weiter der Betriebsanleitung für Rotoclear S3. Diese finden Sie auch unter www.rotoclear.de. Rotoclear S3 kann nur so installiert werden, dass die Anschlussbox oben oder unten sitzt.
