KR CYBERTECH-2

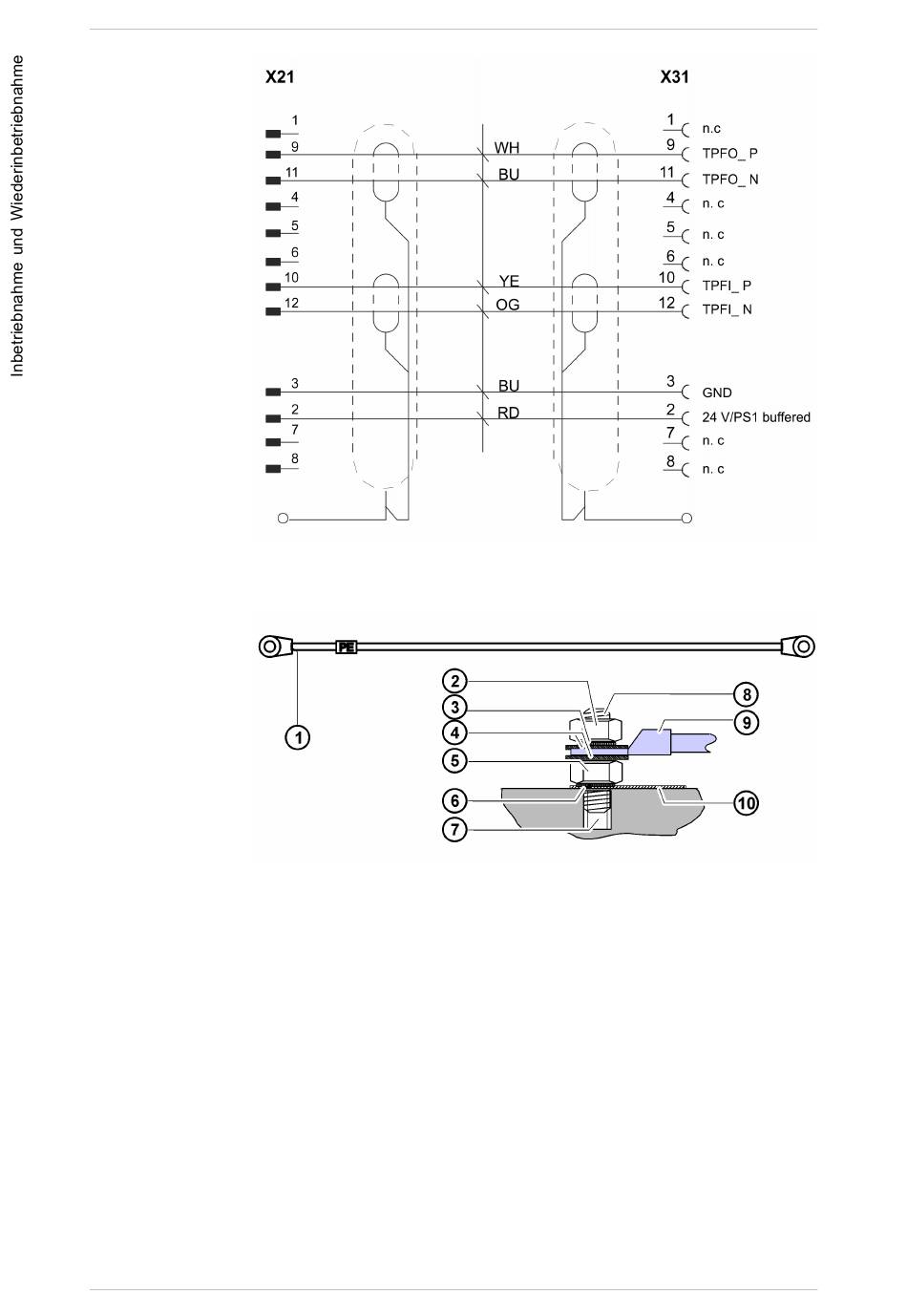

Abb. 7-15: Verbindungsleitung, Verdrahtungsplan, Datenleitung X21 -
X31
Abb. 7-16: Verbindungsleitung Schutzleiter
174/334 | www.kuka.com
1
Schutzleiter
2
Sechskantmutter
3
Spannscheibe
4
Unterlegscheibe 2x
5
Sechskantmutter
6
Spannscheibe
7
Roboter
8
Gewindestift, M8
9
Schutzleiteranschluss
Ringkabelschuh M8
10 Erdungsschild
MA KR CYBERTECH-2 V7 | Stand: 15.04.2021
