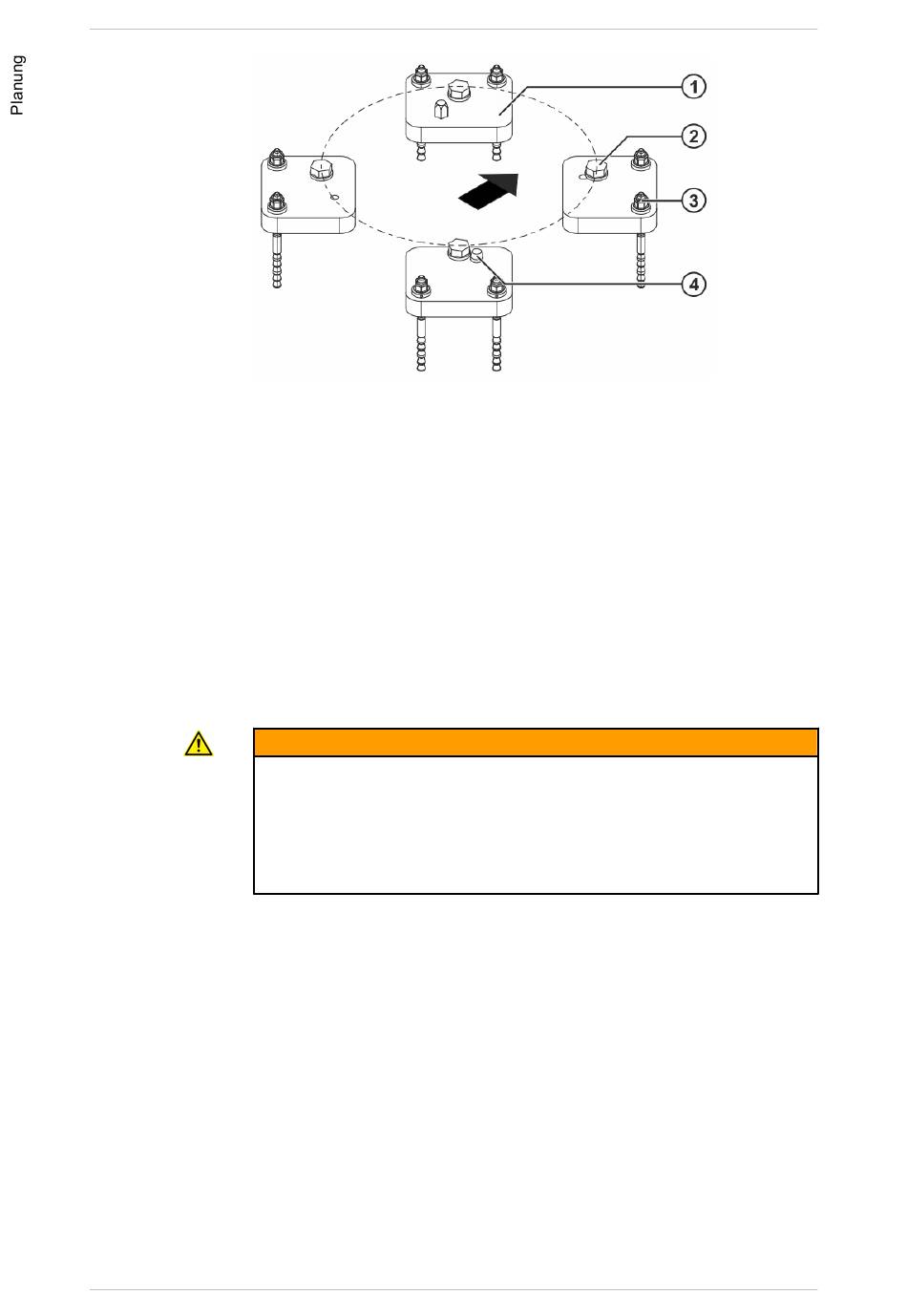

Abb. 5-1: Fundamentbefestigung
Betongüte für Fundamente
Bei der Herstellung von Fundamenten aus Beton auf die Tragfähigkeit des
Untergrunds und auf landesspezifische Bauvorschriften achten. Zwischen
der Fundamentplatte/den Fundamentplatten und dem Betonfundament
darf/dürfen sich keine Isolier- oder Estrichschichten befinden. Der Beton
muss die Qualität folgender Norm erfüllen:
• C20/25 nach DIN EN 206-1:2001/DIN 1045-2:2008
Maßzeichnung
In der folgenden Abbildung (>>>
Fundamentbefestigung sowie die erforderlichen Fundamentdaten darge-
stellt. Die angegebenen Fundamentmaße beziehen sich auf die sichere
Einleitung der Fundamentlasten in das Fundament und nicht auf die
Standfestigkeit des Fundaments.
146/334 | www.kuka.com
1 Fundamentplatte
2 Sechskantschraube mit Sicherungsscheibe
3 Klebedübel
4 Aufnahmebolzen
WARNUNG
Lebensgefahr durch unsachgemäße Montage
Bei unsachgemäßer Montage kann die Kinematik kippen oder abstür-
zen. Tod, schwere Verletzung und Sachschäden können die Folge sein.
• Kinematik nur mit Fundamentbefestigung oder Maschinengestellbe-
festigung montieren.
• Standsicherheit durch Integrator oder Inbetriebnehmer sicherstellen.
Abb.
5-2) sind alle Informationen zur
MA KR CYBERTECH-2 V7 | Stand: 15.04.2021
