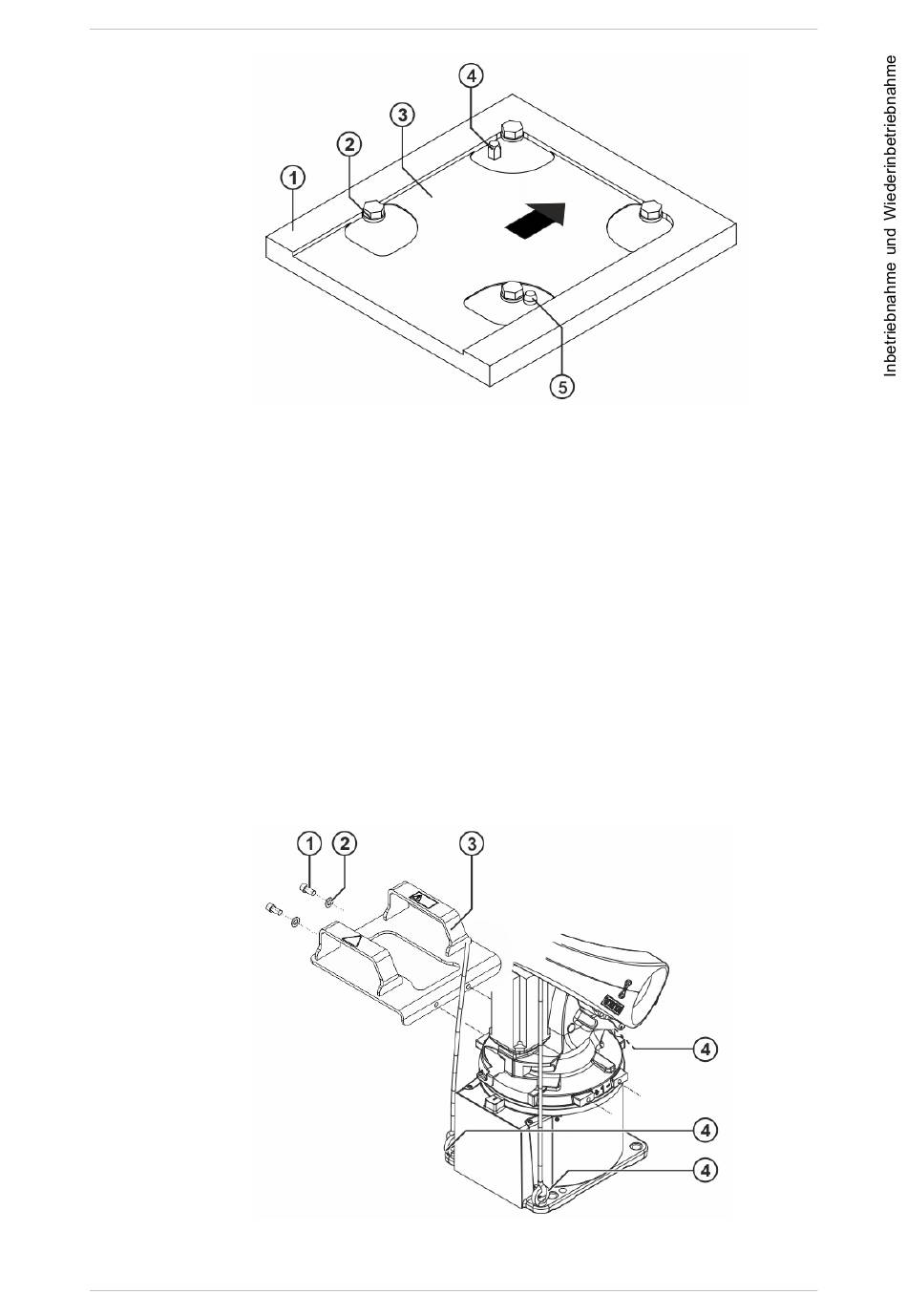

Abb. 7-8: Maschinengestellbefestigung einbauen
7.2.3
Staplertaschen oder Ringschrauben demontieren
Vorgehensweise
• 3 Ringschrauben M12 am Karussell und Grundgestell herausdrehen
Abb. 7-9: Staplertaschen oder Ringschrauben montieren/demontieren
MA KR CYBERTECH-2 V7 | Stand: 15.04.2021
1 Maschinengestell
2 Innensechskantschraube M20x50-8.8
3 Auflagefläche, bearbeitet
4 Aufnahmebolzen, abgeflacht
5 Aufnahmebolzen, rund
oder
2 Staplertaschen entfernen. Dazu 2 Innensechskantschrauben
M12x25-8.8 mit Sicherungsscheiben herausdrehen und Staplertaschen
entfernen.
