Bedienung/Parametrierung über Option LC-Display
4 . 4
Allgemeine Hinweise zur Nutzung
4.4.1

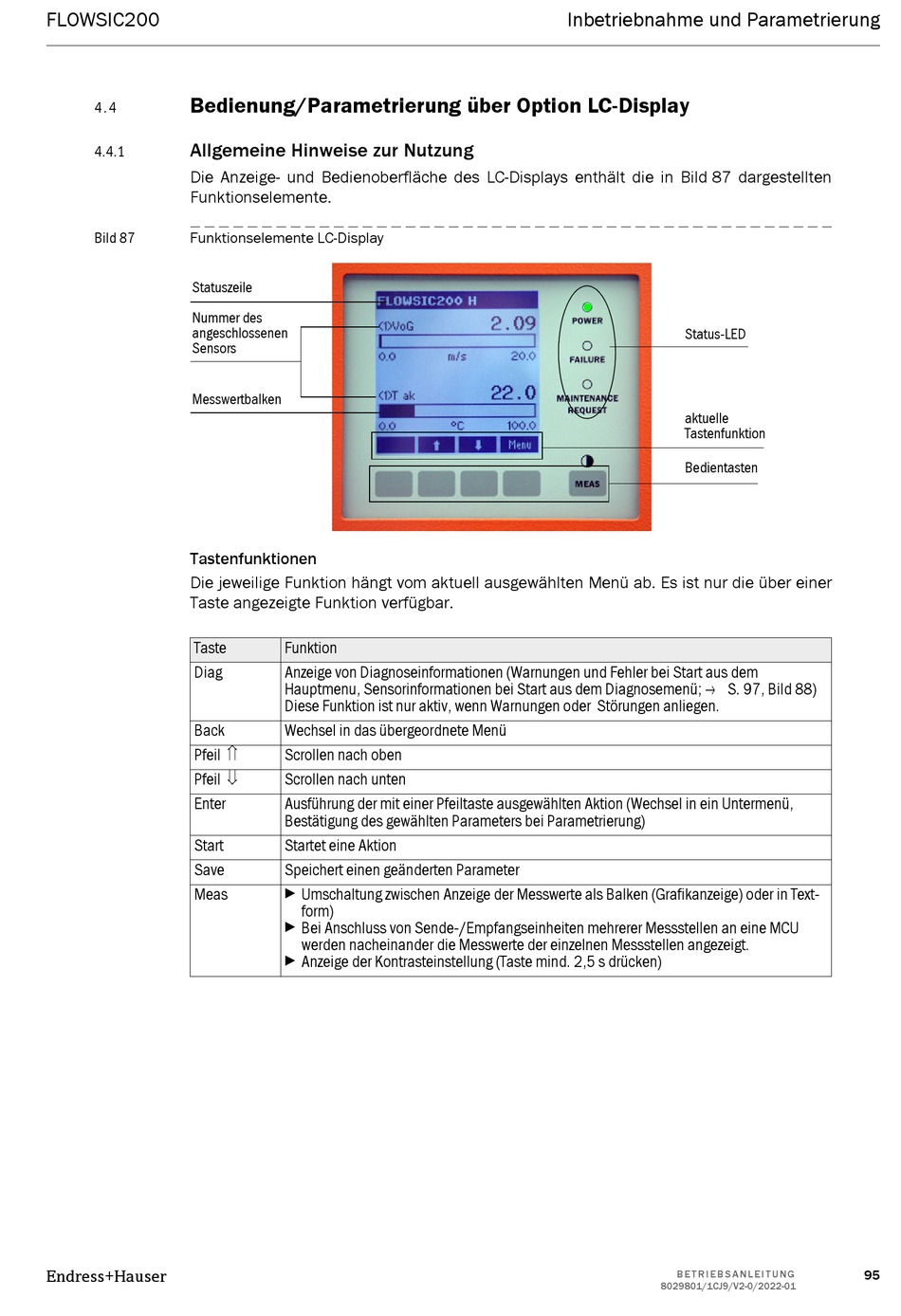

Die Anzeige- und Bedienoberfläche des LC-Displays enthält die in Bild 87 dargestellten
Funktionselemente.
Bild 87
Funktionselemente LC-Display
Statuszeile
Nummer des
angeschlossenen
Sensors
Messwertbalken
Tastenfunktionen
Die jeweilige Funktion hängt vom aktuell ausgewählten Menü ab. Es ist nur die über einer
Taste angezeigte Funktion verfügbar.
Taste
Diag
Back
Pfeil
Pfeil
Enter
Start
Save
Meas
Endress+Hauser
Funktion
Anzeige von Diagnoseinformationen (Warnungen und Fehler bei Start aus dem
Hauptmenu, Sensorinformationen bei Start aus dem Diagnosemenü; → S. 97, Bild 88)
Diese Funktion ist nur aktiv, wenn Warnungen oder Störungen anliegen.
Wechsel in das übergeordnete Menü
Scrollen nach oben
Scrollen nach unten
Ausführung der mit einer Pfeiltaste ausgewählten Aktion (Wechsel in ein Untermenü,
Bestätigung des gewählten Parameters bei Parametrierung)
Startet eine Aktion
Speichert einen geänderten Parameter
Umschaltung zwischen Anzeige der Messwerte als Balken (Grafikanzeige) oder in Text-
form)
Bei Anschluss von Sende-/Empfangseinheiten mehrerer Messstellen an eine MCU
werden nacheinander die Messwerte der einzelnen Messstellen angezeigt.
Anzeige der Kontrasteinstellung (Taste mind. 2,5 s drücken)
Inbetriebnahme und Parametrierung
Status-LED
aktuelle
Tastenfunktion
Bedientasten
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
