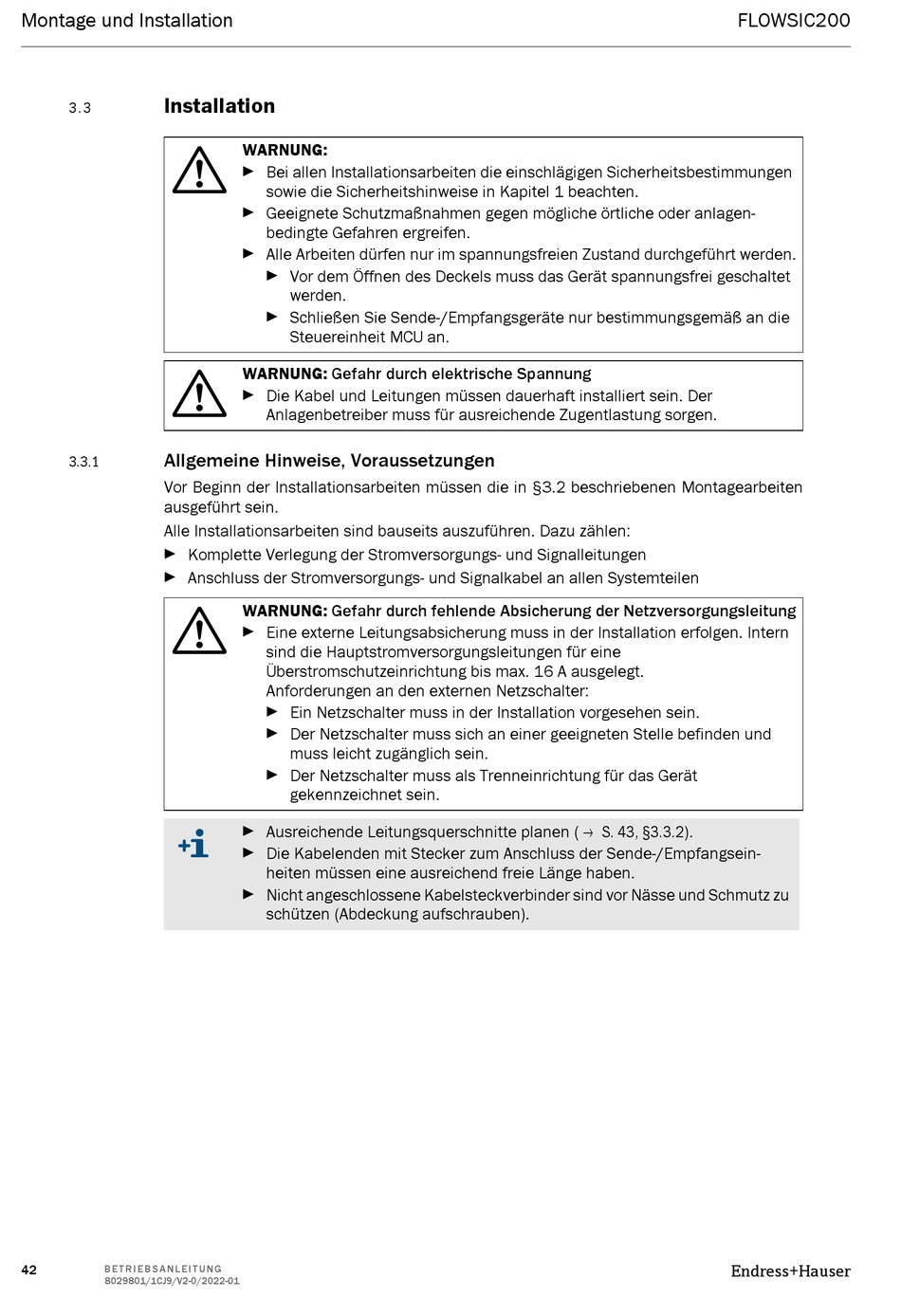

Montage und Installation
Installation
3. 3
Allgemeine Hinweise, Voraussetzungen
3.3.1
Vor Beginn der Installationsarbeiten müssen die in §3.2 beschriebenen Montagearbeiten
ausgeführt sein.
Alle Installationsarbeiten sind bauseits auszuführen. Dazu zählen:
Komplette Verlegung der Stromversorgungs- und Signalleitungen
Anschluss der Stromversorgungs- und Signalkabel an allen Systemteilen
42
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
WARNUNG:
Bei allen Installationsarbeiten die einschlägigen Sicherheitsbestimmungen
sowie die Sicherheitshinweise in Kapitel 1 beachten.
Geeignete Schutzmaßnahmen gegen mögliche örtliche oder anlagen-
bedingte Gefahren ergreifen.
Alle Arbeiten dürfen nur im spannungsfreien Zustand durchgeführt werden.
Vor dem Öffnen des Deckels muss das Gerät spannungsfrei geschaltet
werden.
Schließen Sie Sende-/Empfangsgeräte nur bestimmungsgemäß an die
Steuereinheit MCU an.
WARNUNG: Gefahr durch elektrische Spannung
Die Kabel und Leitungen müssen dauerhaft installiert sein. Der
Anlagenbetreiber muss für ausreichende Zugentlastung sorgen.
WARNUNG: Gefahr durch fehlende Absicherung der Netzversorgungsleitung
Eine externe Leitungsabsicherung muss in der Installation erfolgen. Intern
sind die Hauptstromversorgungsleitungen für eine
Überstromschutzeinrichtung bis max. 16 A ausgelegt.
Anforderungen an den externen Netzschalter:
Ein Netzschalter muss in der Installation vorgesehen sein.
Der Netzschalter muss sich an einer geeigneten Stelle befinden und
muss leicht zugänglich sein.
Der Netzschalter muss als Trenneinrichtung für das Gerät
gekennzeichnet sein.
Ausreichende Leitungsquerschnitte planen ( → S. 43, §3.3.2).
Die Kabelenden mit Stecker zum Anschluss der Sende-/Empfangsein-
heiten müssen eine ausreichend freie Länge haben.
Nicht angeschlossene Kabelsteckverbinder sind vor Nässe und Schmutz zu
schützen (Abdeckung aufschrauben).
FLOWSIC200
