FLOWSIC200
Anlagendaten eingeben
4.2.4
Grundvoraussetzung für jede Messung ist die Auswahl des anzuwendenden Einheitensys-
tems (SI- bzw. US-Norm) und die Eingabe der Installationsparameter (Messstrecke, Einbau-
winkel). Zur Einstellung sind folgende Schritte auszuführen:
Gerätedatei „FLOWSIC200 M", „FLOWSIC200 H" bzw. „FLOWSIC200 H-M" öffnen.
Sende-/Empfangseinheiten in „Wartung" setzen und Passwort Ebene 1 eingeben (→
S. 64, §4.1.4).
Verzeichnis „Parametrierung / Applikationsparameter" (→ S. 70, Bild 57) wählen.
Im Feld „Installationsparameter" (→ S. 70, Bild 57) Messstrecke und Einbauwinkel einge-
ben (→ S. 71, Bild 58). Die eingegebenen Parameter werden beim Wechsel von „War-
tung" in „Messung" in das FLOWSIC200 übernommen.
Für die einzugebenden Installationsparameter gilt:

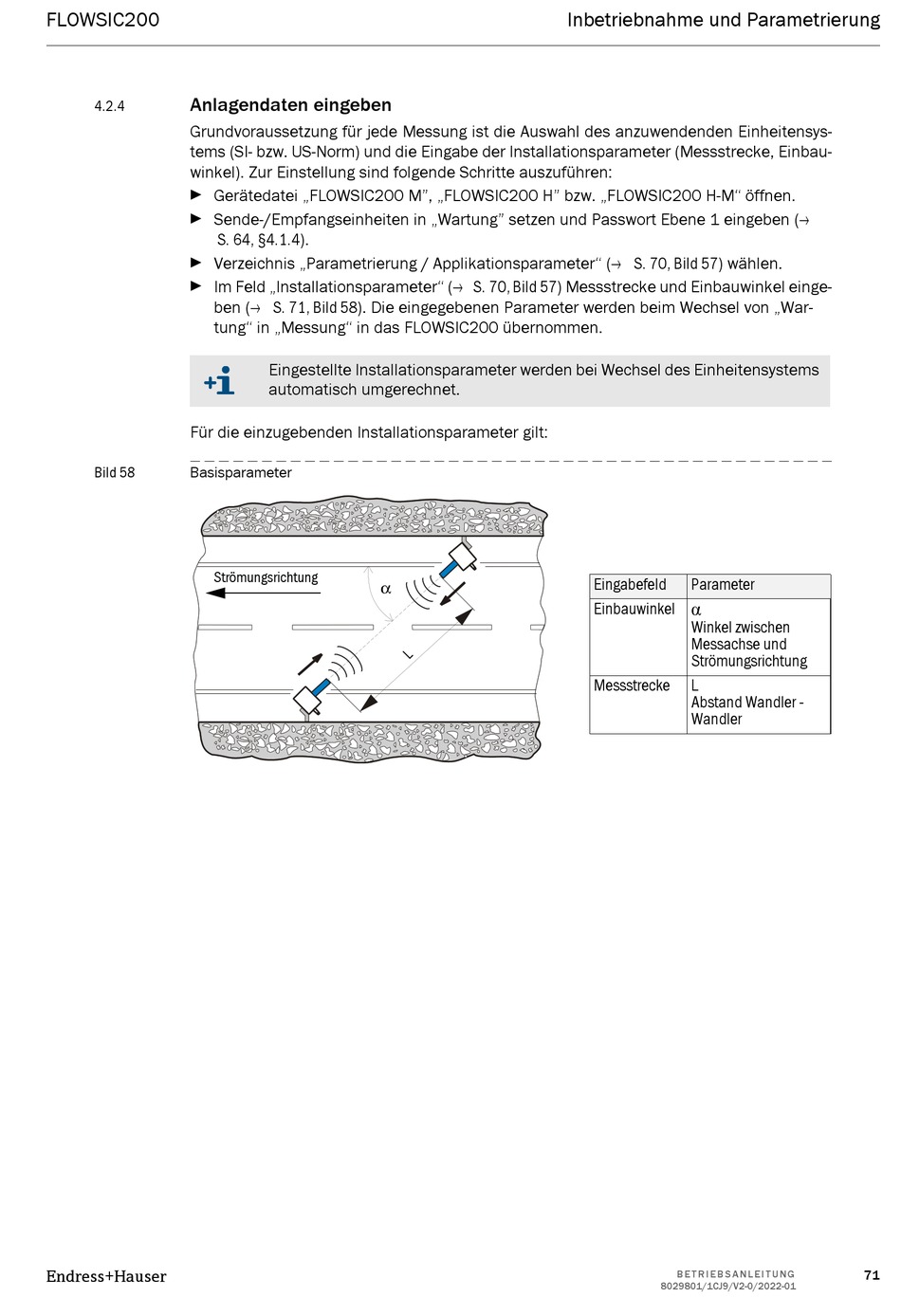

Bild 58
Basisparameter
Strömungsrichtung
Endress+Hauser
Eingestellte Installationsparameter werden bei Wechsel des Einheitensystems
automatisch umgerechnet.
α
Inbetriebnahme und Parametrierung
T est
Eingabefeld
Parameter
α
Einbauwinkel
Winkel zwischen
Messachse und
Strömungsrichtung
Messstrecke
L
Abstand Wandler -
Wandler
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
71
