Montage und Installation
Busverkabelung

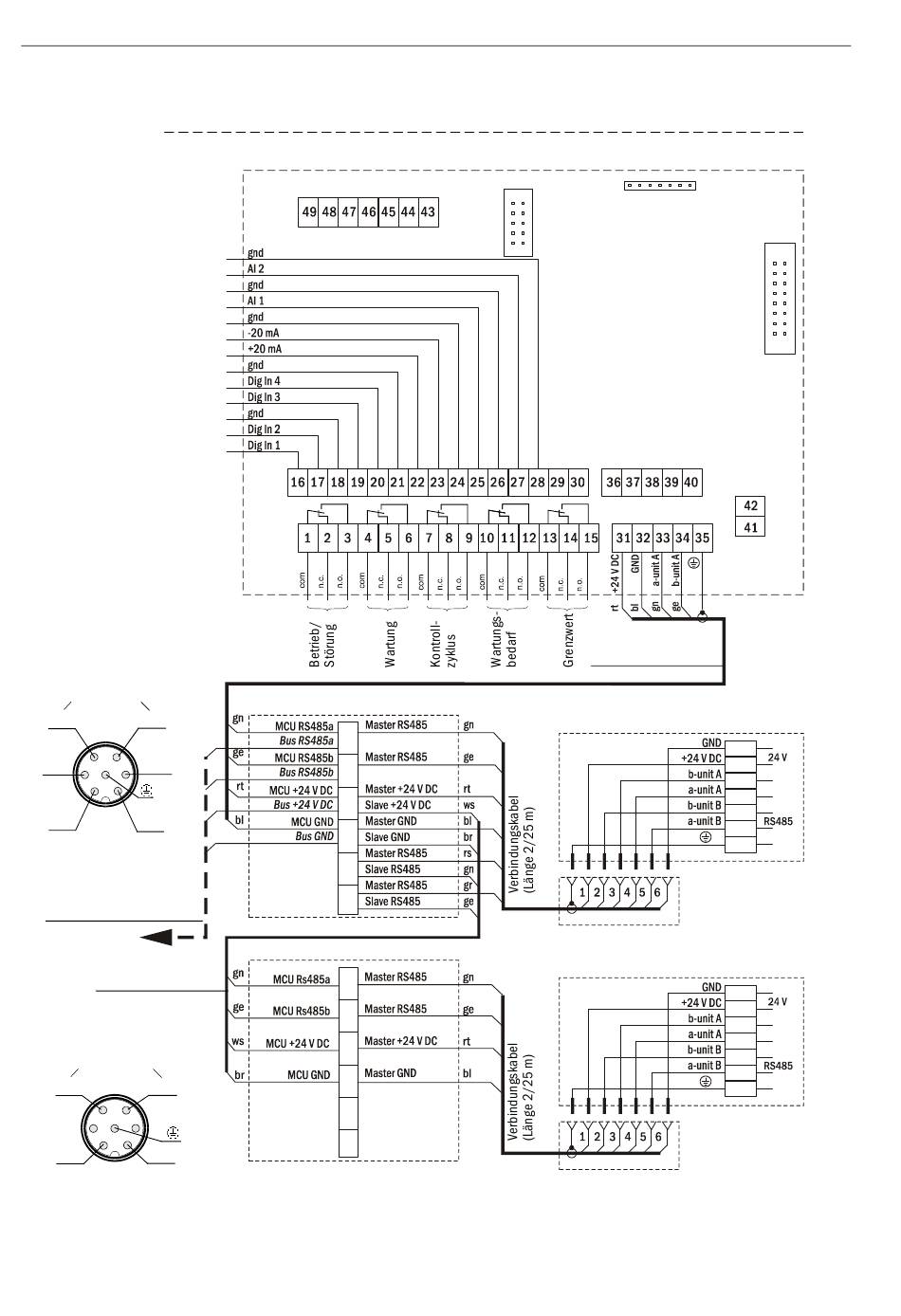

Bild 29
Busverkabelung
Wartung
Kontrollzyklus
Schaltstellung der Relaiskontakte
im stromlosen Zustand
Belegung Steck-
verbinder Master
RS485 zu MCU
4
3
gn
ge
5
2
rs
gr
6
1
bl
rt
bauseitiges Kabel zu
weiteren Messstellen bei
Busverkabelung (max. 8) *
bauseitiges Kabel *
Belegung Steck-
verbinder Slave
RS485 zu Master
4
3
gn
ge
6
1
bl
rt
48
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
MCU
Anschlussbox
Anschlussbox
*: Die Aderfarben dienen nur zur Kennzeichnung der miteinander zu verbindenen Klemmen.
FLOWSIC200
bauseitiges Kabel *
FLSE200 Master (A)
FLSE200 Slave (B)
