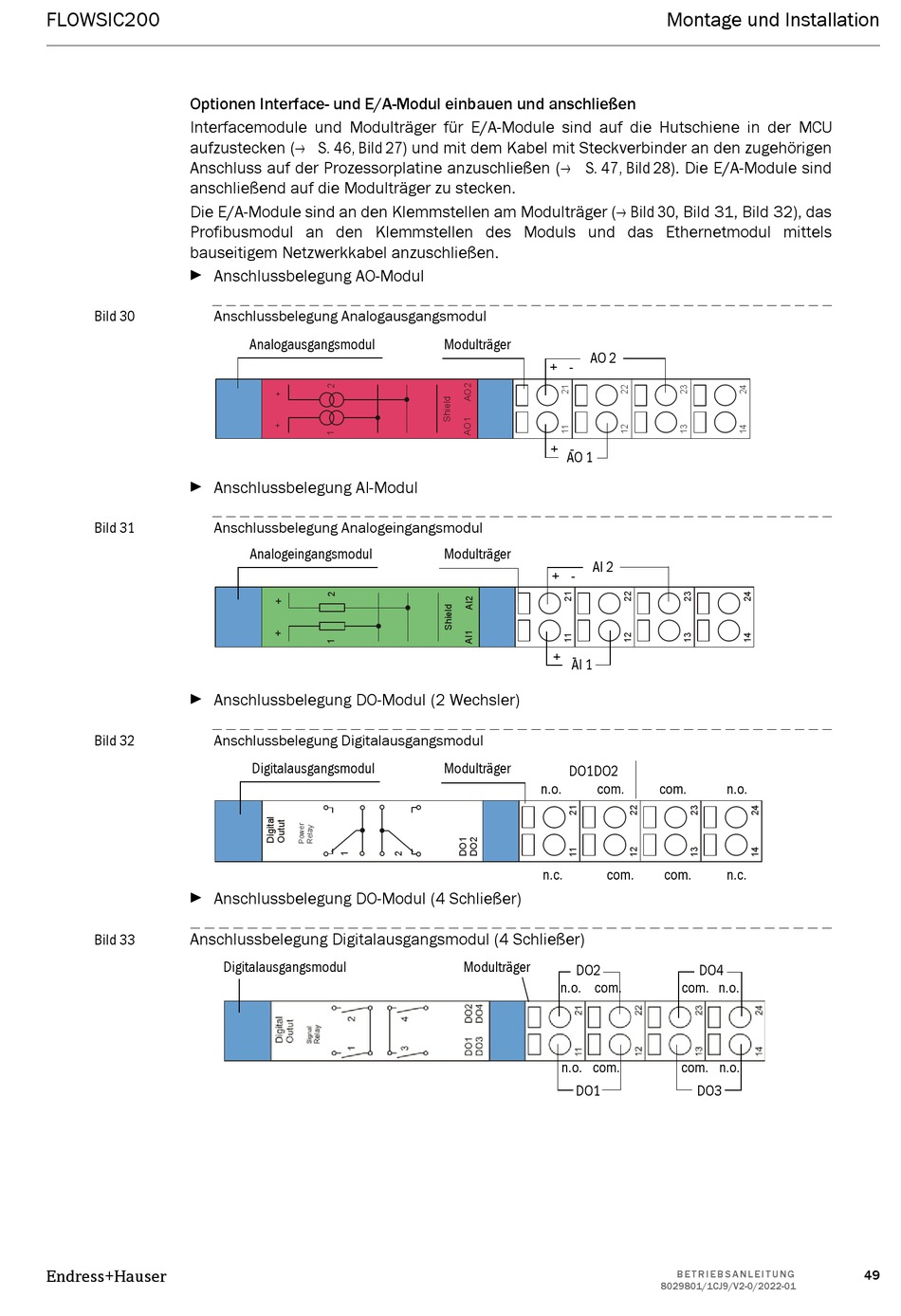

Optionen Interface- und E/A-Modul einbauen und anschließen
Interfacemodule und Modulträger für E/A-Module sind auf die Hutschiene in der MCU
aufzustecken (→ S. 46, Bild 27) und mit dem Kabel mit Steckverbinder an den zugehörigen
Anschluss auf der Prozessorplatine anzuschließen (→ S. 47, Bild 28). Die E/A-Module sind
anschließend auf die Modulträger zu stecken.
Die E/A-Module sind an den Klemmstellen am Modulträger (→ Bild 30, Bild 31, Bild 32), das
Profibusmodul an den Klemmstellen des Moduls und das Ethernetmodul mittels
bauseitigem Netzwerkkabel anzuschließen.
Anschlussbelegung AO-Modul
Bild 30
Anschlussbelegung Analogausgangsmodul
Anschlussbelegung AI-Modul
Bild 31
Anschlussbelegung Analogeingangsmodul
Anschlussbelegung DO-Modul (2 Wechsler)
Bild 32
Anschlussbelegung Digitalausgangsmodul
Anschlussbelegung DO-Modul (4 Schließer)
Anschlussbelegung Digitalausgangsmodul (4 Schließer)
Bild 33
Endress+Hauser
Analogausgangsmodul
Analogeingangsmodul
Digitalausgangsmodul
Digitalausgangsmodul
Modulträger
AO 2
+ -
+ -
AO 1
Modulträger
AI 2
+ -
+ -
AI 1
Modulträger
DO1DO2
n.o.
com.
n.c.
com.
Modulträger
DO2
n.o. com.
n.o. com.
DO1
Montage und Installation
com.
n.o.
com.
n.c.
DO4
com. n.o.
com. n.o.
DO3
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
