Steuereinheit im 19"-Gehäuse anschließen
3.3.5

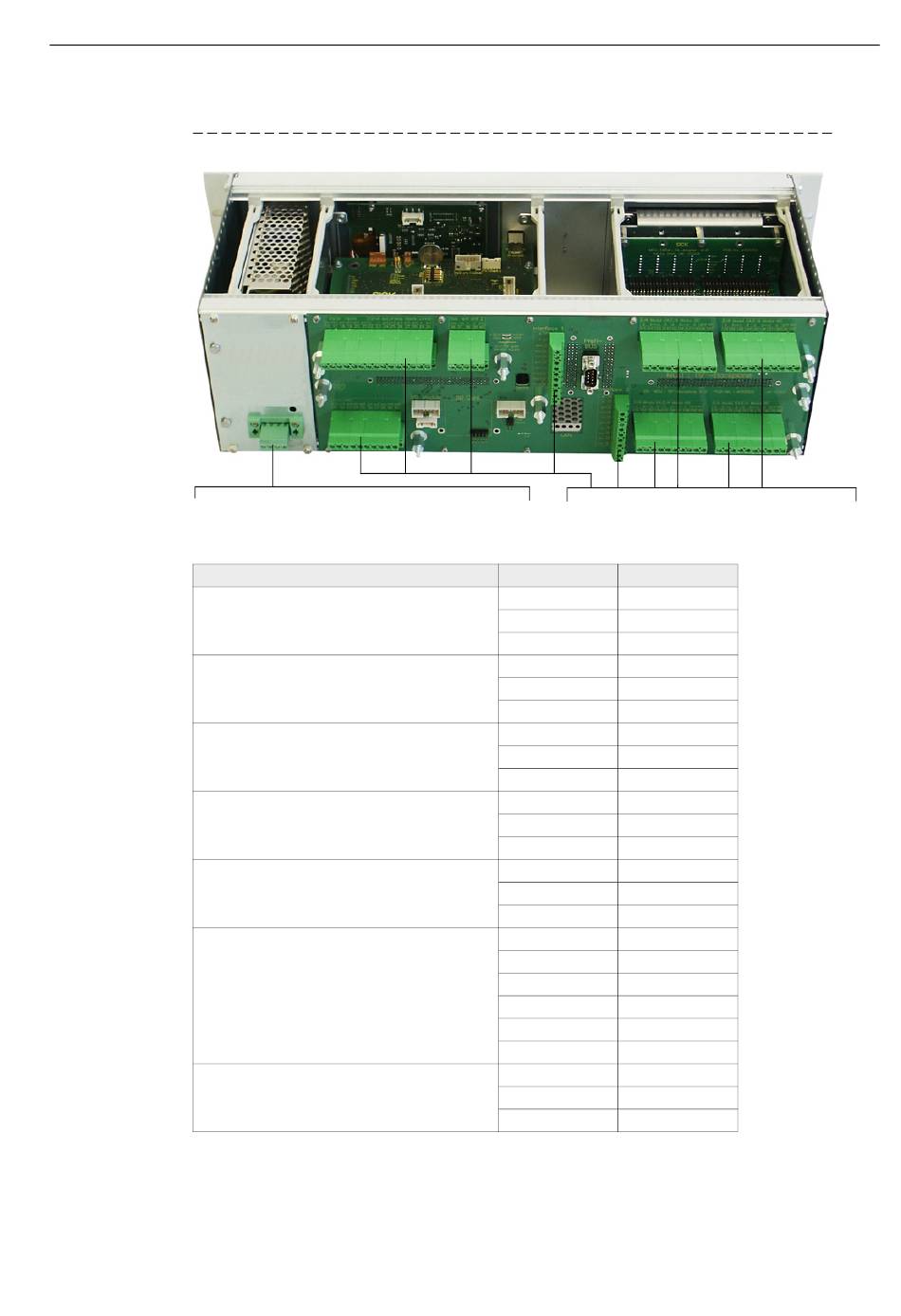

Bild 34 Anschlüsse der MCU bei 19"-Variante
Klemmenanschluss für Stromversorgung 90 ... 250 V AC
1) Sicherungskennwerte siehe Typschild oder Kennzeichnungsschild am Sicherungshalter.
Funktion
Ausgang Relais 1 (Betrieb/Störung)
Ausgang Relais 2 (Wartung)
Ausgang Relais 3 (Kontrollzyklus)
Ausgang Relais 4 (Wartungsbedarf)
Ausgang Relais 5 (Grenzwert)
Digitaleingang
Analogausgang
Endress+Hauser
Montage und Installation
1)
KlemmenAnschluss für kundenseitige Verdrahtung
Anschluss Klemmen-Nr.
com 1
n.c. 2
1)
n.o. 3
2)
com 4
n.c. 5
1)
n.o. 6
2)
com 7
n.c. 8
1)
n.o. 9
2)
com 10
n.c. 11
1)
n.o. 12
2)
com 13
n.c. 14
1)
n.o. 15
2)
d in 1 16
d in 2 17
gnd 18
d in 3 19
d in 4 20
gnd 21
+ 22
- 23
gnd 24
