FLOWSIC200
Bussysteme einstellen
3.2.2
Terminierung überprüfen/einstellen
3.2.2.1
Die Verbindung zwischen Sende-/Empfangseinheiten und MCU muss an Anfang und Ende
mit Widerständen abgeschlossen werden. Diese sind bereits auf den Platinen vorhanden
(Jumper).
Zur Prüfung/Änderung der Terminierung sind MCU und Sende-/Empfangseinheiten zu
öffnen, die Jumper in Abhängigkeit von der Anordnung der MCU auf die jeweiligen Pins zu
stecken und anschließend die Gerätekomponenten wieder zu verschließen.

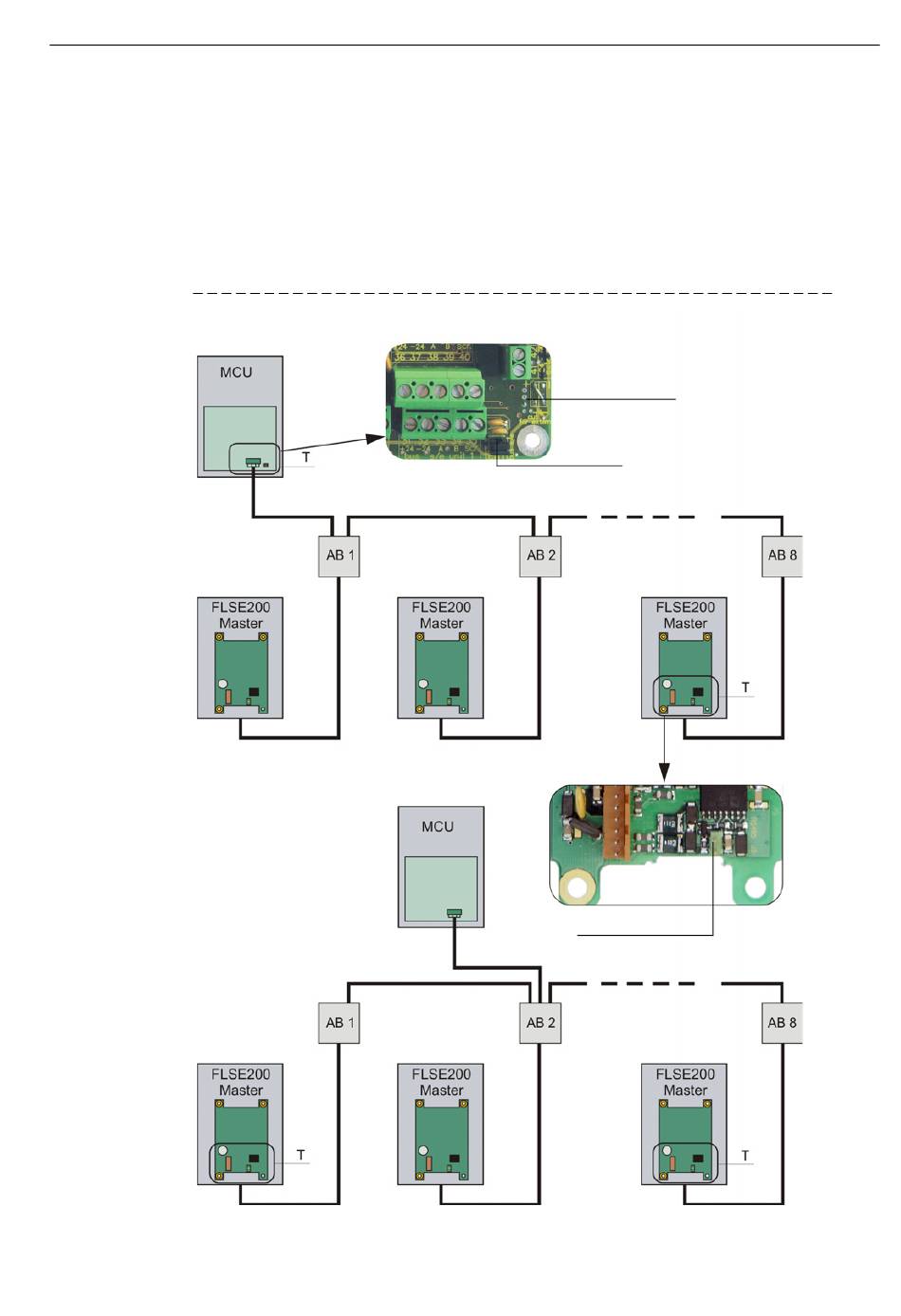

Bild 15
Terminierung
MCU am Busanfang
MCU in Busmitte
Endress+Hauser
Montage und Installation
Prozessorplatine
Jumper
AB x = Option Anschlussbox
T
= Terminierung
Steckplatz für Jumper
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
