Produktbeschreibung
Steuereinheit MCU
2.2.3
Die Steuereinheit hat folgende Funktionen:
Steuerung des Datenverkehrs und Verarbeitung der Daten der über RS485-Interface,
angeschlossenen Sende-/Empfangseinheiten,
Signalausgabe über Analogausgang (Messwert) und Relaisausgänge (Gerätestatus),
Signaleingabe über Analog- und Digitaleingänge,
Spannungsversorgung der angeschlossenen Sende-/Empfangseinheiten,
Kommunikation mit übergeordneten Leitsystemen über optionale Module.
Anlagen- und Geräteparameter können mittels eines Laptops und benutzerfreundlichen
Bedienprogrammes via USB-Schnittstelle sehr einfach und komfortabel eingestellt werden.
Die eingestellten Parameter werden auch bei Stromausfall zuverlässig gespeichert.
Die Steuereinheit ist standardmäßig in einem Edelstahlgehäuse untergebracht.

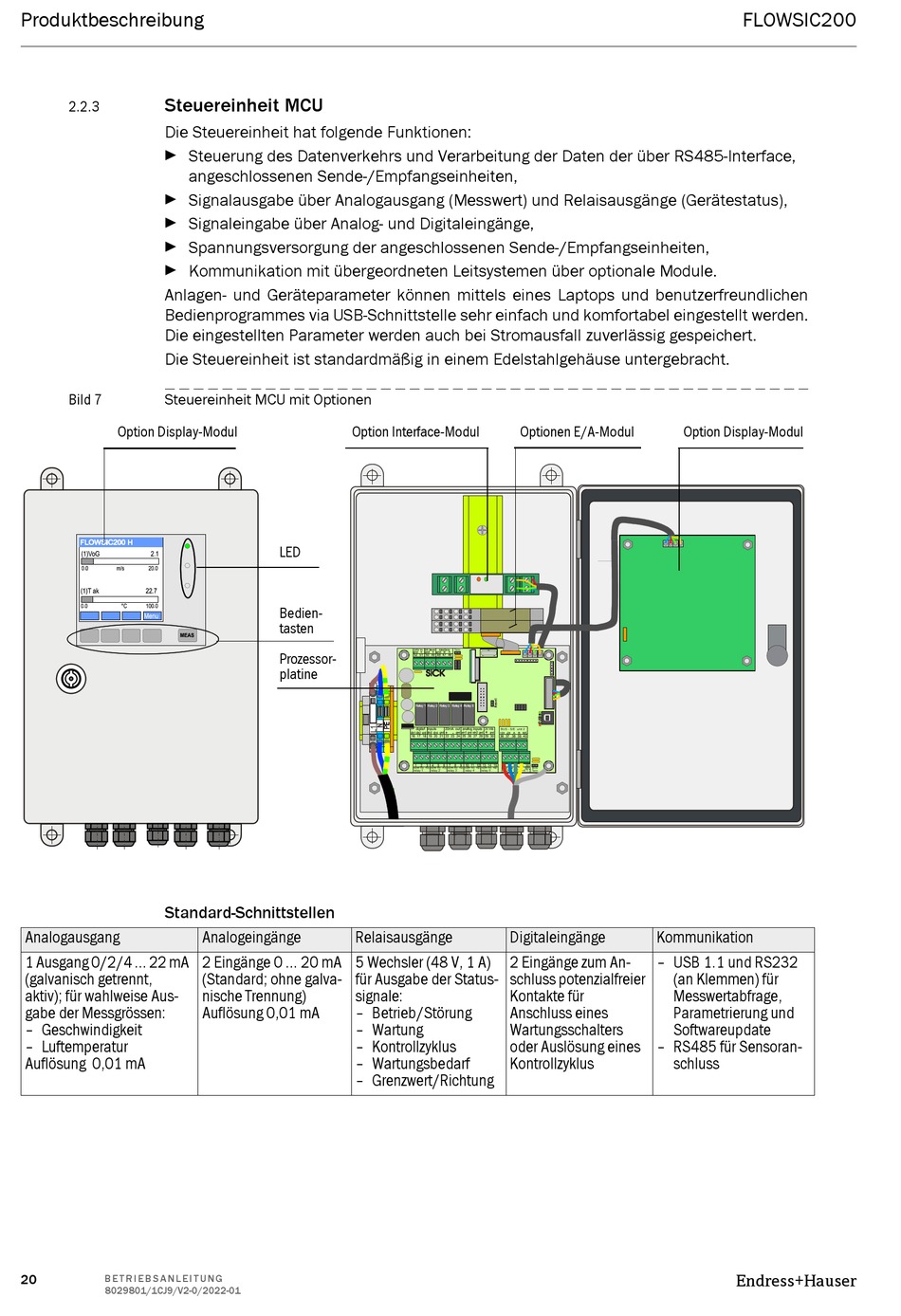

Bild 7
Steuereinheit MCU mit Optionen
Option Display-Modul
Standard-Schnittstellen
Analogausgang
1 Ausgang 0/2/4 ... 22 mA
(galvanisch getrennt,
aktiv); für wahlweise Aus-
gabe der Messgrössen:
– Geschwindigkeit
– Luftemperatur
Auflösung 0,01 mA
20
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Option Interface-Modul
LED
Bedien-
tasten
Prozessor-
platine
Analogeingänge
Relaisausgänge
2 Eingänge 0 ... 20 mA
5 Wechsler (48 V, 1 A)
(Standard; ohne galva-
für Ausgabe der Status-
nische Trennung)
signale:
Auflösung 0,01 mA
– Betrieb/Störung
– Wartung
– Kontrollzyklus
– Wartungsbedarf
– Grenzwert/Richtung
Optionen E/A-Modul
Term
BUS - S/E unit 2
com nc. no. com nc. no. com nc. no. com nc. no. com nc. no.
BUS
relay 1
relay 2
relay 3
relay 4
relay 5
BUS - S/E unit 1
Term
Digitaleingänge
2 Eingänge zum An-
schluss potenzialfreier
Kontakte für
Anschluss eines
Wartungsschalters
oder Auslösung eines
Kontrollzyklus
FLOWSIC200
Option Display-Modul
DISPLAYMODUL
Kommunikation
– USB 1.1 und RS232
(an Klemmen) für
Messwertabfrage,
Parametrierung und
Softwareupdate
– RS485 für Sensoran-
schluss
Endress+Hauser
