Funktionsstörungen
Allgemeines
6. 1
Warnungen oder Gerätestörungen werden in folgender Weise ausgegeben:
An der MCU schaltet das jeweilige Relais (→ S. 48, Bild 29).
Bei vorhandenem LC-Display der MCU wird in der Statuszeile (→ S. 96, §4.4.1) „Wartungs-
bedarf" bzw. „Störung" angezeigt. Außerdem leuchtet die jeweilige LED („MAIN-
TENANCE REQUEST" bei Warnung, „FAILURE" bei Störung).
Nach Betätigen der Taste „Diag" werden im Menü „Diagnose" nach Auswahl des Gerä-
tes („MCU" bzw. „FLOWSIC200 H") mögliche Ursachen als Kurzinformation angezeigt.

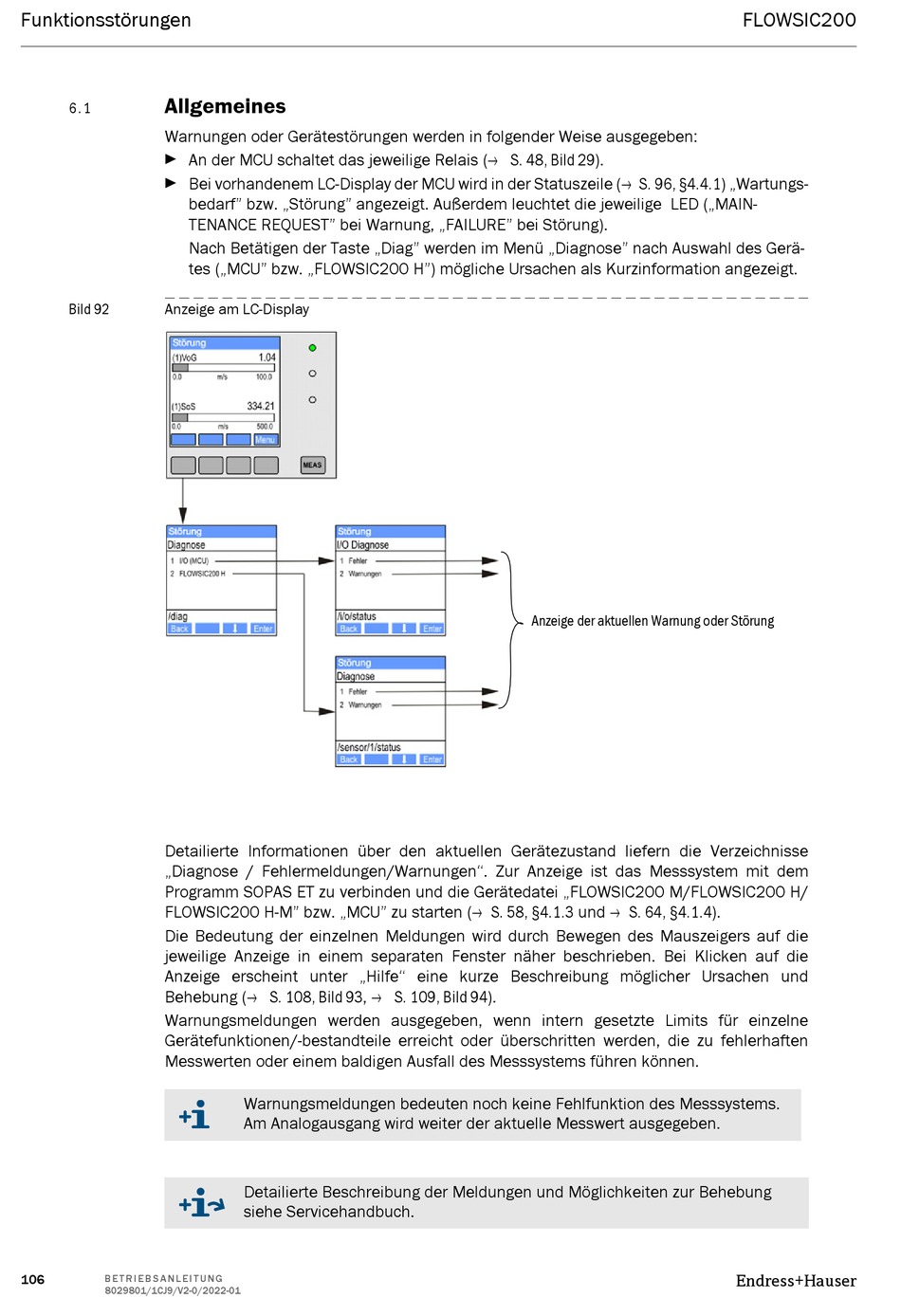

Bild 92
Anzeige am LC-Display
Detailierte Informationen über den aktuellen Gerätezustand liefern die Verzeichnisse
„Diagnose / Fehlermeldungen/Warnungen". Zur Anzeige ist das Messsystem mit dem
Programm SOPAS ET zu verbinden und die Gerätedatei „FLOWSIC200 M/FLOWSIC200 H/
FLOWSIC200 H-M" bzw. „MCU" zu starten (→ S. 58, §4.1.3 und → S. 64, §4.1.4).
Die Bedeutung der einzelnen Meldungen wird durch Bewegen des Mauszeigers auf die
jeweilige Anzeige in einem separaten Fenster näher beschrieben. Bei Klicken auf die
Anzeige erscheint unter „Hilfe" eine kurze Beschreibung möglicher Ursachen und
Behebung (→ S. 108, Bild 93, → S. 109, Bild 94).
Warnungsmeldungen werden ausgegeben, wenn intern gesetzte Limits für einzelne
Gerätefunktionen/-bestandteile erreicht oder überschritten werden, die zu fehlerhaften
Messwerten oder einem baldigen Ausfall des Messsystems führen können.
106
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Warnungsmeldungen bedeuten noch keine Fehlfunktion des Messsystems.
Am Analogausgang wird weiter der aktuelle Messwert ausgegeben.
Detailierte Beschreibung der Meldungen und Möglichkeiten zur Behebung
siehe Servicehandbuch.
Anzeige der aktuellen Warnung oder Störung
FLOWSIC200
