Produktbeschreibung

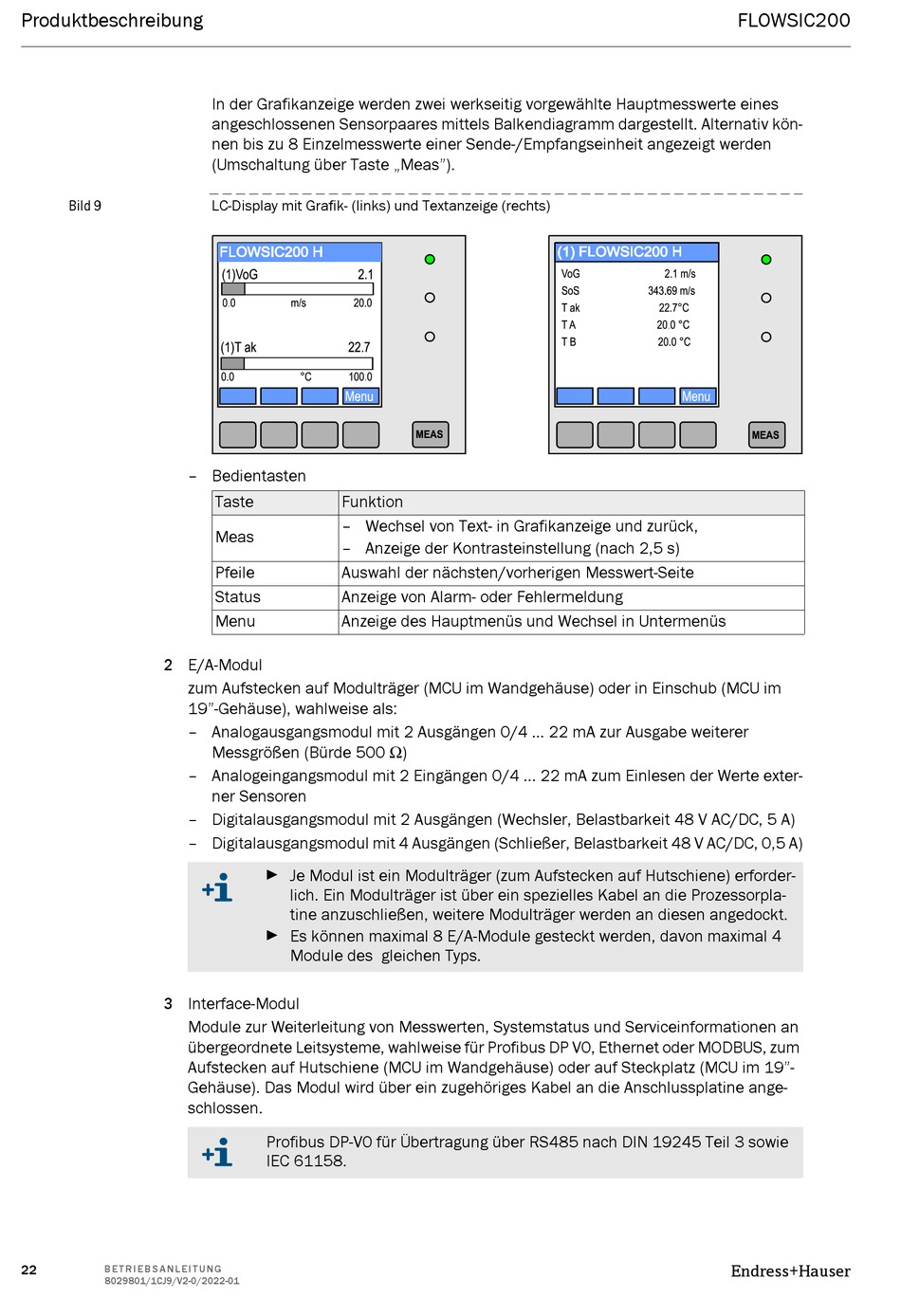

Bild 9
– Bedientasten
2 E/A-Modul
zum Aufstecken auf Modulträger (MCU im Wandgehäuse) oder in Einschub (MCU im
19"-Gehäuse), wahlweise als:
– Analogausgangsmodul mit 2 Ausgängen 0/4 ... 22 mA zur Ausgabe weiterer
– Analogeingangsmodul mit 2 Eingängen 0/4 ... 22 mA zum Einlesen der Werte exter-
– Digitalausgangsmodul mit 2 Ausgängen (Wechsler, Belastbarkeit 48 V AC/DC, 5 A)
– Digitalausgangsmodul mit 4 Ausgängen (Schließer, Belastbarkeit 48 V AC/DC, 0,5 A)
3 Interface-Modul
Module zur Weiterleitung von Messwerten, Systemstatus und Serviceinformationen an
übergeordnete Leitsysteme, wahlweise für Profibus DP V0, Ethernet oder MODBUS, zum
Aufstecken auf Hutschiene (MCU im Wandgehäuse) oder auf Steckplatz (MCU im 19"-
Gehäuse). Das Modul wird über ein zugehöriges Kabel an die Anschlussplatine ange-
schlossen.
22
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
In der Grafikanzeige werden zwei werkseitig vorgewählte Hauptmesswerte eines
angeschlossenen Sensorpaares mittels Balkendiagramm dargestellt. Alternativ kön-
nen bis zu 8 Einzelmesswerte einer Sende-/Empfangseinheit angezeigt werden
(Umschaltung über Taste „Meas").
LC-Display mit Grafik- (links) und Textanzeige (rechts)
Taste
Funktion
– Wechsel von Text- in Grafikanzeige und zurück,
Meas
– Anzeige der Kontrasteinstellung (nach 2,5 s)
Pfeile
Auswahl der nächsten/vorherigen Messwert-Seite
Status
Anzeige von Alarm- oder Fehlermeldung
Menu
Anzeige des Hauptmenüs und Wechsel in Untermenüs
Messgrößen (Bürde 500 Ω)
ner Sensoren
Je Modul ist ein Modulträger (zum Aufstecken auf Hutschiene) erforder-
lich. Ein Modulträger ist über ein spezielles Kabel an die Prozessorpla-
tine anzuschließen, weitere Modulträger werden an diesen angedockt.
Es können maximal 8 E/A-Module gesteckt werden, davon maximal 4
Module des gleichen Typs.
Profibus DP-V0 für Übertragung über RS485 nach DIN 19245 Teil 3 sowie
IEC 61158.
FLOWSIC200
