Inbetriebnahme und Parametrierung
Sensor zuordnen
4.2.1
Die MCU muss auf die anzuschließenden Sende-/Empfangseinheiten eingestellt sein. Bei
Nichtübereinstimmung wird eine Störung gemeldet. Falls die Einstellung werkseitig nicht
möglich ist (z. B. bei gleichzeitiger Lieferung verschiedener Geräte oder späterem MCU-
Tausch), muss die Zuordnung nach Installation erfolgen. Dazu sind folgende Schritte nötig:
 Die Gerätedatei „MCU" wählen, Verzeichnis „Parametrierung / Anwendungseinstellung"
öffnen (→ S. 68, Bild 55) und prüfen, ob der im Auswahlfeld „Eingestellte Variante" ange-
zeigte Typ der richtige ist („unbegrenzt" für FLOWSIC200).
 Wenn das nicht der Fall ist, Messsystem in „Wartung" setzen.
 Im Auswahlfeld „Auswahl" (Bereich „Anwendungseinstellung") „unbegrenzt" wählen, die
Schaltfläche „MCU neu starten" betätigen und das Messsystem neu starten.

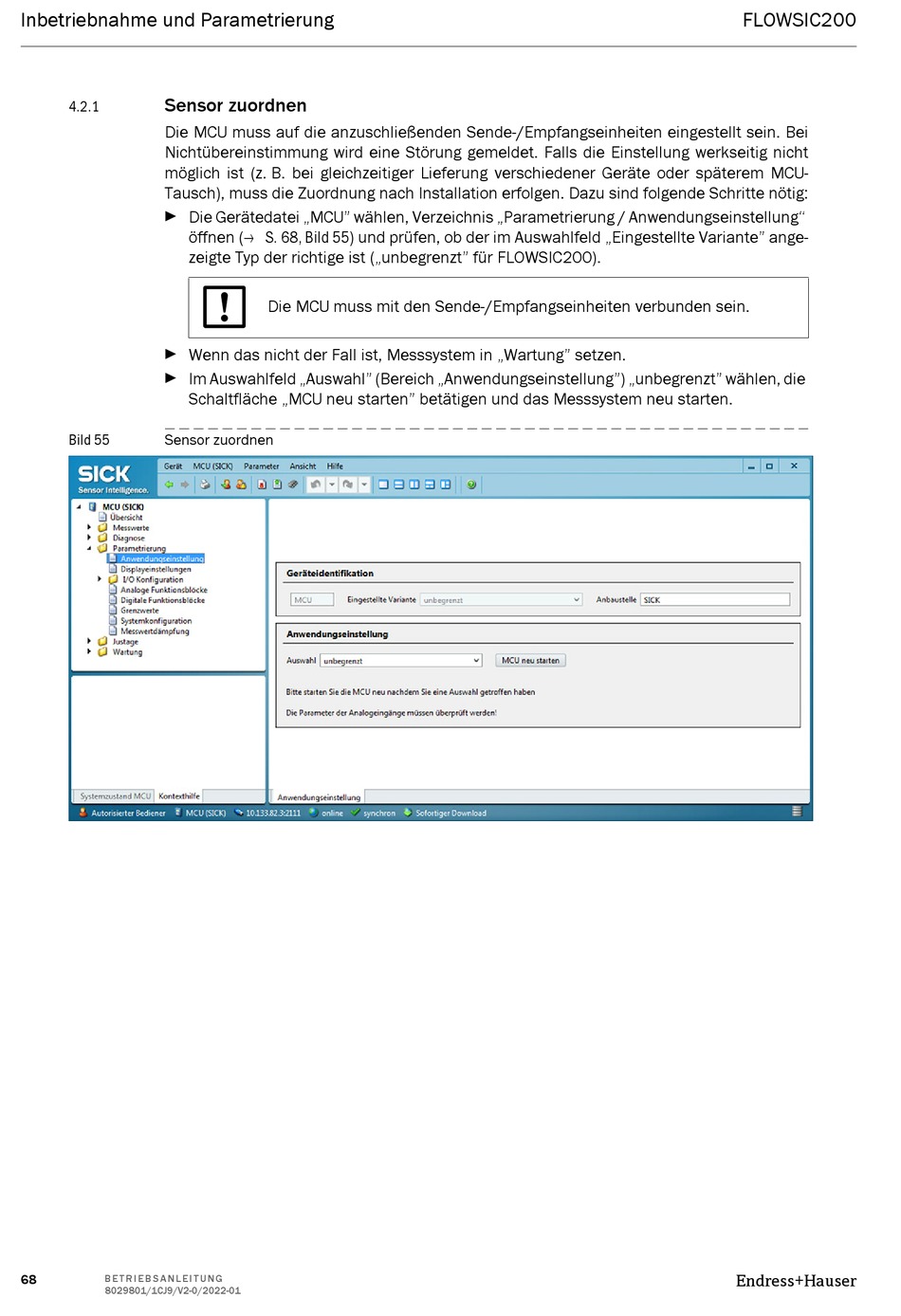

Bild 55 Sensor zuordnen
68
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Die MCU muss mit den Sende-/Empfangseinheiten verbunden sein.
