FLOWSIC200

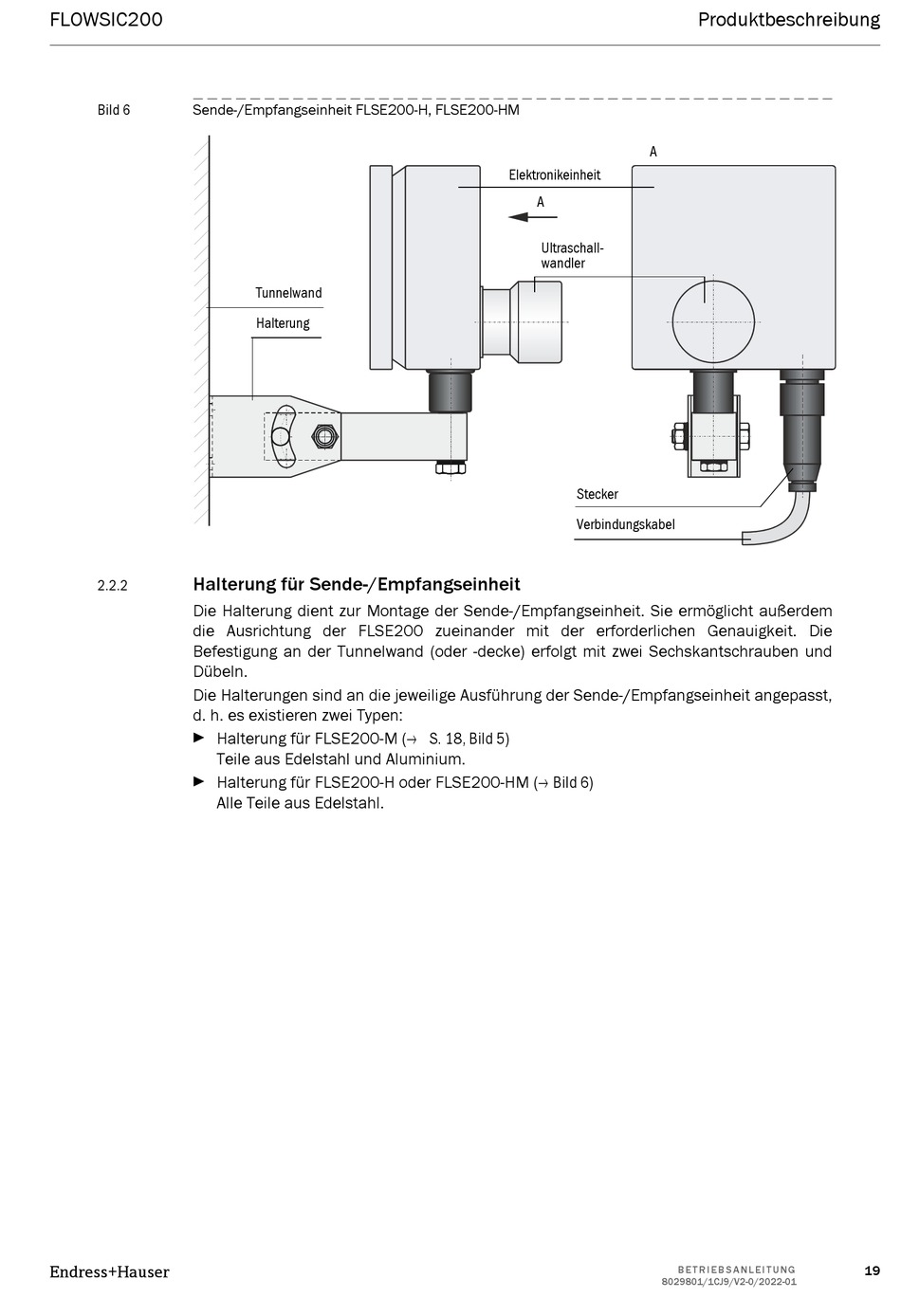

Bild 6 Sende-/Empfangseinheit FLSE200-H, FLSE200-HM
Halterung für Sende-/Empfangseinheit
2.2.2
Die Halterung dient zur Montage der Sende-/Empfangseinheit. Sie ermöglicht außerdem
die Ausrichtung der FLSE200 zueinander mit der erforderlichen Genauigkeit. Die
Befestigung an der Tunnelwand (oder -decke) erfolgt mit zwei Sechskantschrauben und
Dübeln.
Die Halterungen sind an die jeweilige Ausführung der Sende-/Empfangseinheit angepasst,
d. h. es existieren zwei Typen:
 Halterung für FLSE200-M (→ S. 18, Bild 5)
Teile aus Edelstahl und Aluminium.
 Halterung für FLSE200-H oder FLSE200-HM (→ Bild 6)
Alle Teile aus Edelstahl.
Endress+Hauser
Tunnelwand
Halterung
A
Elektronikeinheit
A
Ultraschall-
wandler
Stecker
Verbindungskabel
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Produktbeschreibung
