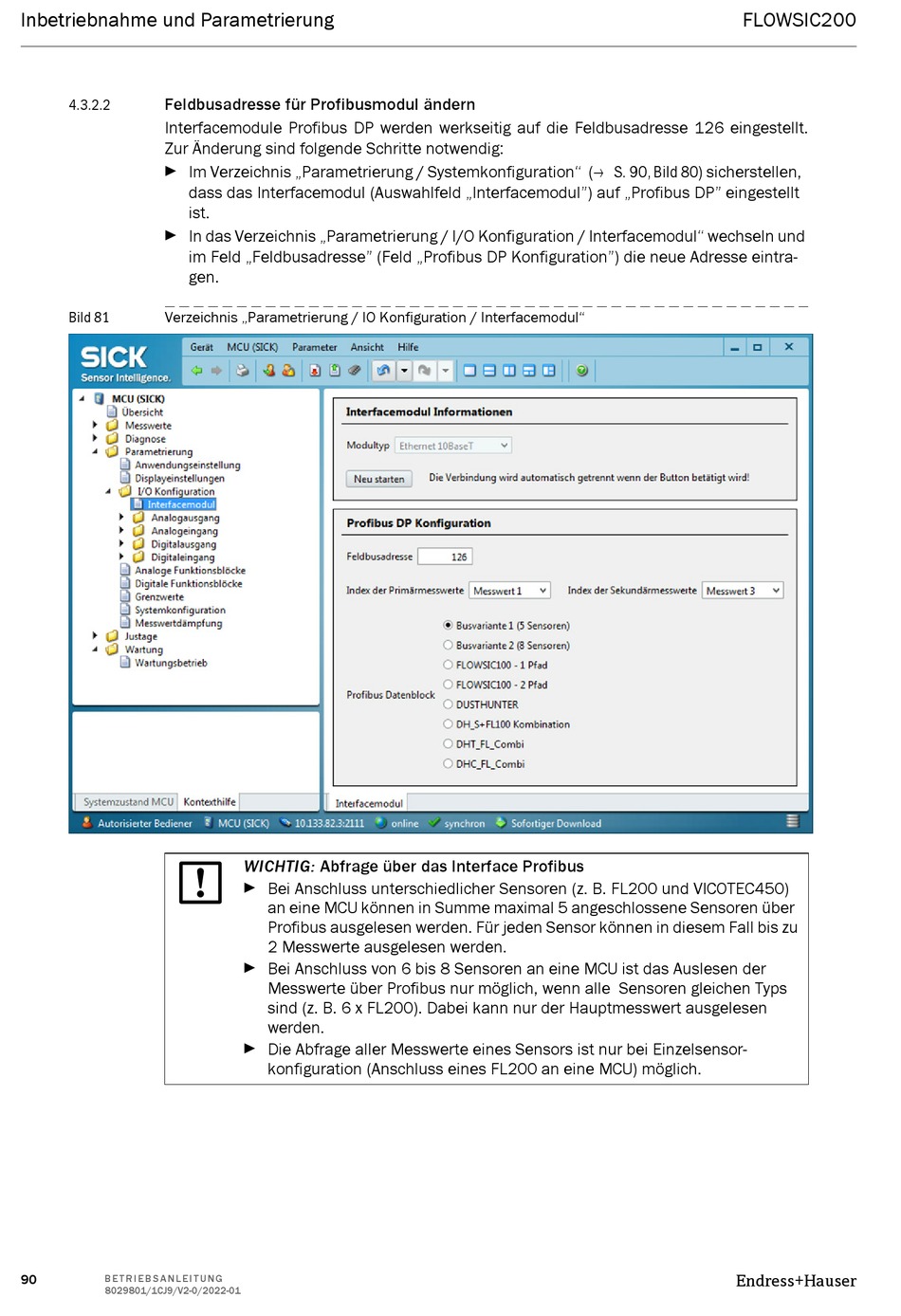

Inbetriebnahme und Parametrierung
Feldbusadresse für Profibusmodul ändern
4.3.2.2
Interfacemodule Profibus DP werden werkseitig auf die Feldbusadresse 126 eingestellt.
Zur Änderung sind folgende Schritte notwendig:
Im Verzeichnis „Parametrierung / Systemkonfiguration" (→ S. 90, Bild 80) sicherstellen,
dass das Interfacemodul (Auswahlfeld „Interfacemodul") auf „Profibus DP" eingestellt
ist.
In das Verzeichnis „Parametrierung / I/O Konfiguration / Interfacemodul" wechseln und
im Feld „Feldbusadresse" (Feld „Profibus DP Konfiguration") die neue Adresse eintra-
gen.
Bild 81
Verzeichnis „Parametrierung / IO Konfiguration / Interfacemodul"
90
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
WICHTIG: Abfrage über das Interface Profibus
Bei Anschluss unterschiedlicher Sensoren (z. B. FL200 und VICOTEC450)
an eine MCU können in Summe maximal 5 angeschlossene Sensoren über
Profibus ausgelesen werden. Für jeden Sensor können in diesem Fall bis zu
2 Messwerte ausgelesen werden.
Bei Anschluss von 6 bis 8 Sensoren an eine MCU ist das Auslesen der
Messwerte über Profibus nur möglich, wenn alle Sensoren gleichen Typs
sind (z. B. 6 x FL200). Dabei kann nur der Hauptmesswert ausgelesen
werden.
Die Abfrage aller Messwerte eines Sensors ist nur bei Einzelsensor-
konfiguration (Anschluss eines FL200 an eine MCU) möglich.
