Montage und Installation
Montage
3. 2
Alle Montagearbeiten sind bauseits auszuführen. Dazu zählen:
 Halterungen für die Sende-/Empfangseinheiten anbauen.
 Bussysteme (sofern vorhanden) konfigurieren.
 Sende-/Empfangseinheiten, Anschlussboxen und MCU montieren.
Halterungen für Sende-/Empfangseinheit montieren
3.2.1
Die Halterungen werden an der Tunnelwand/-decke mit dem jeweils erforderlichen
Befestigungssatz befestigt (Auswahl entsprechend Abschn. → S. 26, §2.2.5. Dazu sind
folgende Schritte notwendig:
 2 Löcher im Abstand von 40 mm bohren (Bohrlochabmessungen → Bild 14).
 Dübel (Befestigungssatz 2D4/2D8/4D8-1.4571/PA, 2M8-1.4571) bzw. Ankerbolzen
(Befestigungssatz 2M8/4M8-1.4529) einsetzen.
 Halterungen mit den Sechskantschrauben bzw. Muttern befestigen.

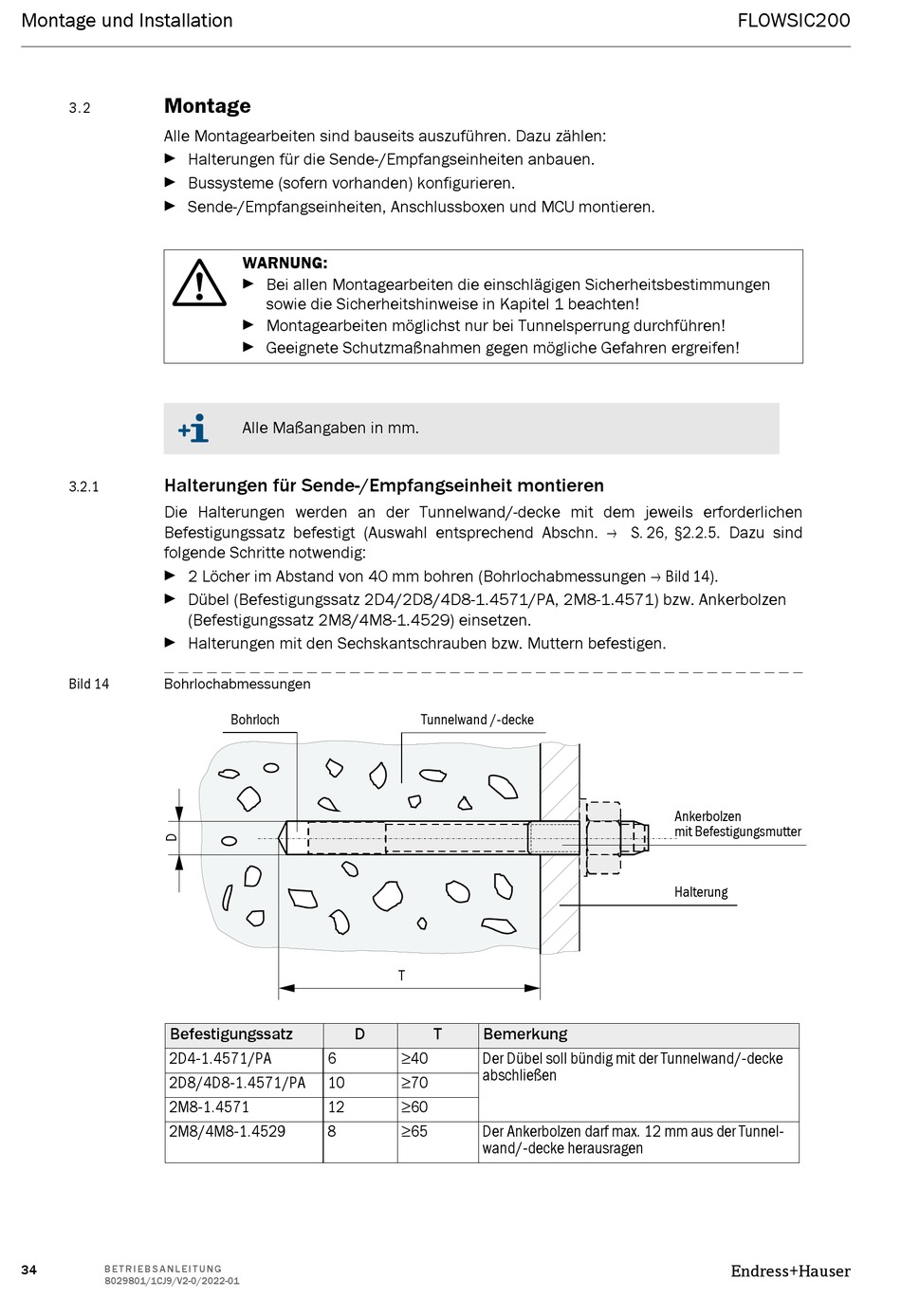

Bild 14
Bohrlochabmessungen
Befestigungssatz
2D4-1.4571/PA
2D8/4D8-1.4571/PA
2M8-1.4571
2M8/4M8-1.4529
34
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
WARNUNG:
 Bei allen Montagearbeiten die einschlägigen Sicherheitsbestimmungen
sowie die Sicherheitshinweise in Kapitel 1 beachten!
 Montagearbeiten möglichst nur bei Tunnelsperrung durchführen!
 Geeignete Schutzmaßnahmen gegen mögliche Gefahren ergreifen!
Alle Maßangaben in mm.
Bohrloch
T
D
6
10
12
8
Tunnelwand /-decke
T
Bemerkung
≥40
Der Dübel soll bündig mit der Tunnelwand/-decke
abschließen
≥70
≥60
≥65
Der Ankerbolzen darf max. 12 mm aus der Tunnel-
wand/-decke herausragen
FLOWSIC200
Ankerbolzen
mit Befestigungsmutter
Halterung
