FLOWSIC200

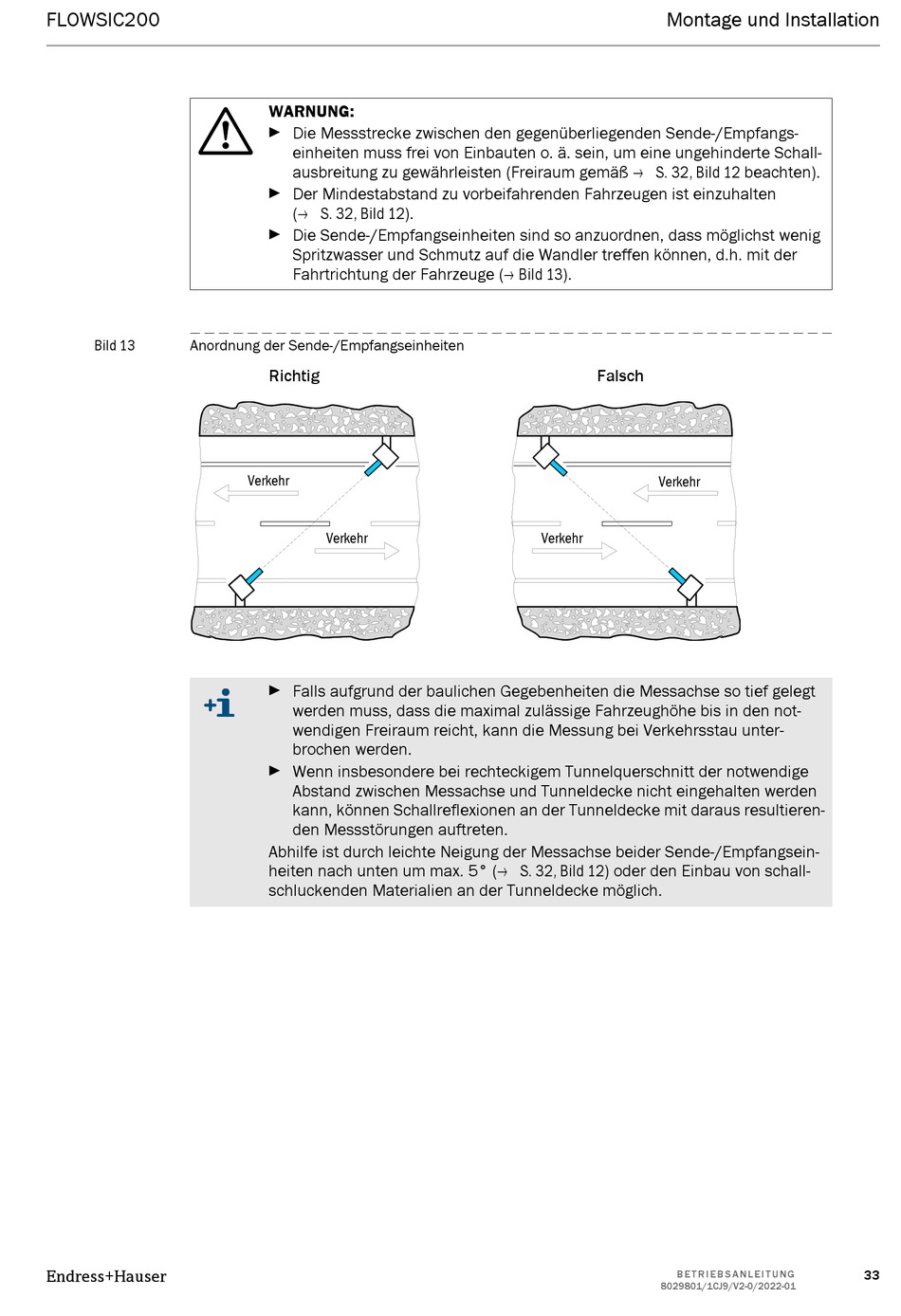

Bild 13
Anordnung der Sende-/Empfangseinheiten
Endress+Hauser
WARNUNG:
Die Messstrecke zwischen den gegenüberliegenden Sende-/Empfangs-
einheiten muss frei von Einbauten o. ä. sein, um eine ungehinderte Schall-
ausbreitung zu gewährleisten (Freiraum gemäß → S. 32, Bild 12 beachten).
Der Mindestabstand zu vorbeifahrenden Fahrzeugen ist einzuhalten
(→ S. 32, Bild 12).
Die Sende-/Empfangseinheiten sind so anzuordnen, dass möglichst wenig
Spritzwasser und Schmutz auf die Wandler treffen können, d.h. mit der
Fahrtrichtung der Fahrzeuge (→ Bild 13).
Richtig
Verkehr
Verkehr
Falls aufgrund der baulichen Gegebenheiten die Messachse so tief gelegt
werden muss, dass die maximal zulässige Fahrzeughöhe bis in den not-
wendigen Freiraum reicht, kann die Messung bei Verkehrsstau unter-
brochen werden.
Wenn insbesondere bei rechteckigem Tunnelquerschnitt der notwendige
Abstand zwischen Messachse und Tunneldecke nicht eingehalten werden
kann, können Schallreflexionen an der Tunneldecke mit daraus resultieren-
den Messstörungen auftreten.
Abhilfe ist durch leichte Neigung der Messachse beider Sende-/Empfangsein-
heiten nach unten um max. 5° (→ S. 32, Bild 12) oder den Einbau von schall-
schluckenden Materialien an der Tunneldecke möglich.
Montage und Installation
Falsch
Verkehr
Verkehr
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
33
