Inbetriebnahme und Parametrierung
Grenzwertrelais parametrieren
4.2.8
Zur Parametrierung ist das Verzeichnis „Parametrierung / Grenzwerte" zu wählen.

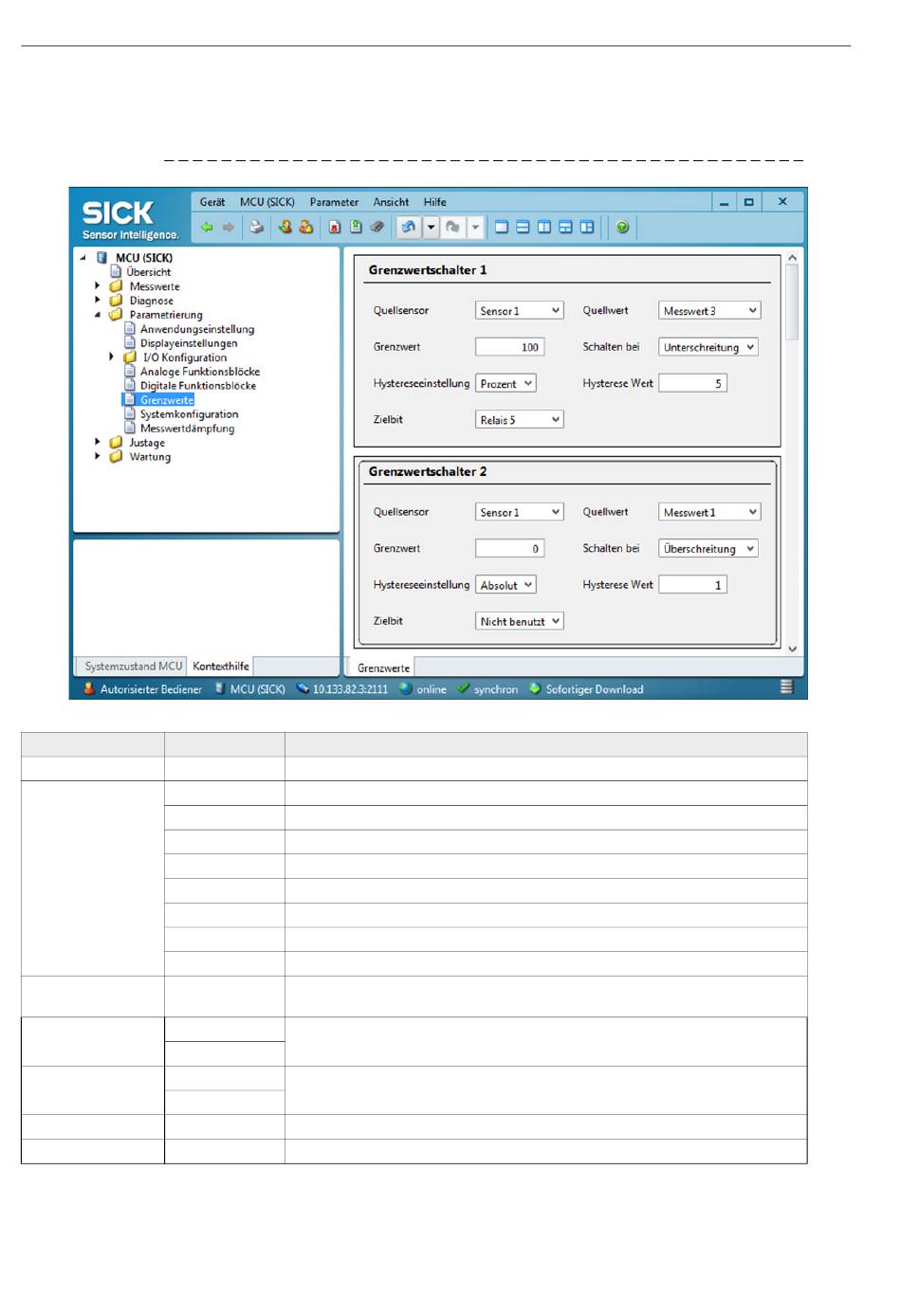

Bild 63 Verzeichnis „Parametrierung / Grenzwerte"
Fenster Parameter
Quellsensor Sensor 1 bis 8
Quellwert Messwert 1
Messwert 2
Messwert 3
Messwert 4
Messwert 5
Messwert 6
Messwert 7
Messwert 8
Grenzwert Wert
Schalten bei Überschreitung
Unterschreitung
Hysterese- Prozent
einstellung
Absolut
Hysterese Wert Wert
Zielbit Relais 5
* nicht relevant für FLOWSIC200
76
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Bemerkung
Sensor, dessen Ausgangssignal ein Grenzwert zugeordnet werden soll.
Betriebsvolumenstrom*
Strömungsgeschwindigkeit
Schallgeschwindigkeit
akustische Temperatur
Temperatur A*
Temperatur B*
Signal-/Rauschabstand A
Signal-/Rauschabstand B
Eingabe eines Wertes, bei dem das Grenzwertrelais bei Über-/Unterschreitung
schalten soll.
Festlegung der Schaltrichtung
Zuordnung der im Feld „Hystere Wert" eingegebenen Größe als Relativ- oder Absolut-
wert vom festgelegten Grenzwert
Festlegung eines Spielraumes für das Rücksetzen des Grenzwertrelais
Zielbit = spezieller Speicher der MCU zur Überwachung von Grenzwerten
