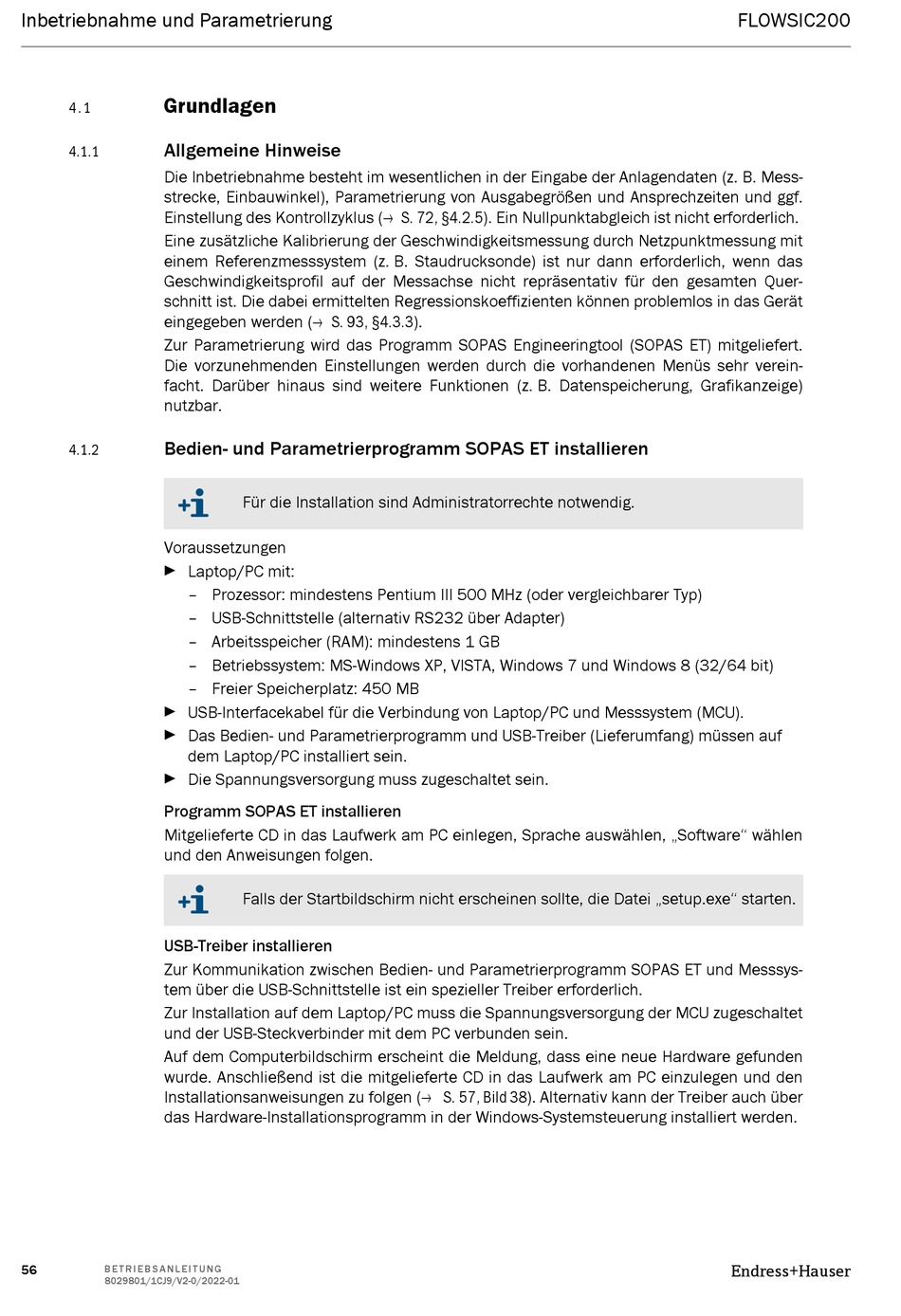

Inbetriebnahme und Parametrierung
Grundlagen
4. 1
Allgemeine Hinweise
4.1.1
Die Inbetriebnahme besteht im wesentlichen in der Eingabe der Anlagendaten (z. B. Mess-
strecke, Einbauwinkel), Parametrierung von Ausgabegrößen und Ansprechzeiten und ggf.
Einstellung des Kontrollzyklus (→ S. 72, §4.2.5). Ein Nullpunktabgleich ist nicht erforderlich.
Eine zusätzliche Kalibrierung der Geschwindigkeitsmessung durch Netzpunktmessung mit
einem Referenzmesssystem (z. B. Staudrucksonde) ist nur dann erforderlich, wenn das
Geschwindigkeitsprofil auf der Messachse nicht repräsentativ für den gesamten Quer-
schnitt ist. Die dabei ermittelten Regressionskoeffizienten können problemlos in das Gerät
eingegeben werden (→ S. 93, §4.3.3).
Zur Parametrierung wird das Programm SOPAS Engineeringtool (SOPAS ET) mitgeliefert.
Die vorzunehmenden Einstellungen werden durch die vorhandenen Menüs sehr verein-
facht. Darüber hinaus sind weitere Funktionen (z. B. Datenspeicherung, Grafikanzeige)
nutzbar.
Bedien- und Parametrierprogramm SOPAS ET installieren
4.1.2
Voraussetzungen
Laptop/PC mit:
– Prozessor: mindestens Pentium III 500 MHz (oder vergleichbarer Typ)
– USB-Schnittstelle (alternativ RS232 über Adapter)
– Arbeitsspeicher (RAM): mindestens 1 GB
– Betriebssystem: MS-Windows XP, VISTA, Windows 7 und Windows 8 (32/64 bit)
– Freier Speicherplatz: 450 MB
USB-Interfacekabel für die Verbindung von Laptop/PC und Messsystem (MCU).
Das Bedien- und Parametrierprogramm und USB-Treiber (Lieferumfang) müssen auf
dem Laptop/PC installiert sein.
Die Spannungsversorgung muss zugeschaltet sein.
Programm SOPAS ET installieren
Mitgelieferte CD in das Laufwerk am PC einlegen, Sprache auswählen, „Software" wählen
und den Anweisungen folgen.
USB-Treiber installieren
Zur Kommunikation zwischen Bedien- und Parametrierprogramm SOPAS ET und Messsys-
tem über die USB-Schnittstelle ist ein spezieller Treiber erforderlich.
Zur Installation auf dem Laptop/PC muss die Spannungsversorgung der MCU zugeschaltet
und der USB-Steckverbinder mit dem PC verbunden sein.
Auf dem Computerbildschirm erscheint die Meldung, dass eine neue Hardware gefunden
wurde. Anschließend ist die mitgelieferte CD in das Laufwerk am PC einzulegen und den
Installationsanweisungen zu folgen (→ S. 57, Bild 38). Alternativ kann der Treiber auch über
das Hardware-Installationsprogramm in der Windows-Systemsteuerung installiert werden.
56
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Für die Installation sind Administratorrechte notwendig.
Falls der Startbildschirm nicht erscheinen sollte, die Datei „setup.exe" starten.
FLOWSIC200
Endress+Hauser
