FLOWSIC200
Optionale Interfacemodule parametrieren
4.3.2
Allgemeine Hinweise
4.3.2.1
Für Auswahl und Einstellung der optional verfügbaren Interfacemodule Profibus DP,
Ethernet, Ethernet 3-fach, Modbus RS485 und Modbus TCP sind folgende Schritte
notwendig:
Die Gerätedatei „MCU" auswählen, Passwort Ebene 1 eingeben und das Messsystem in
den Zustand „Wartung" setzen (→ S. 64, §4.1.4).
In das Verzeichnis „Parametrierung / Systemkonfiguration" wechseln.
Im Feld „Interfacemodul" wird das installierte Interfacemodul angezeigt.
Das Interfacemodul entsprechend der Erfordernisse konfigurieren.
Messsystem wieder in Betriebszustand setzen.

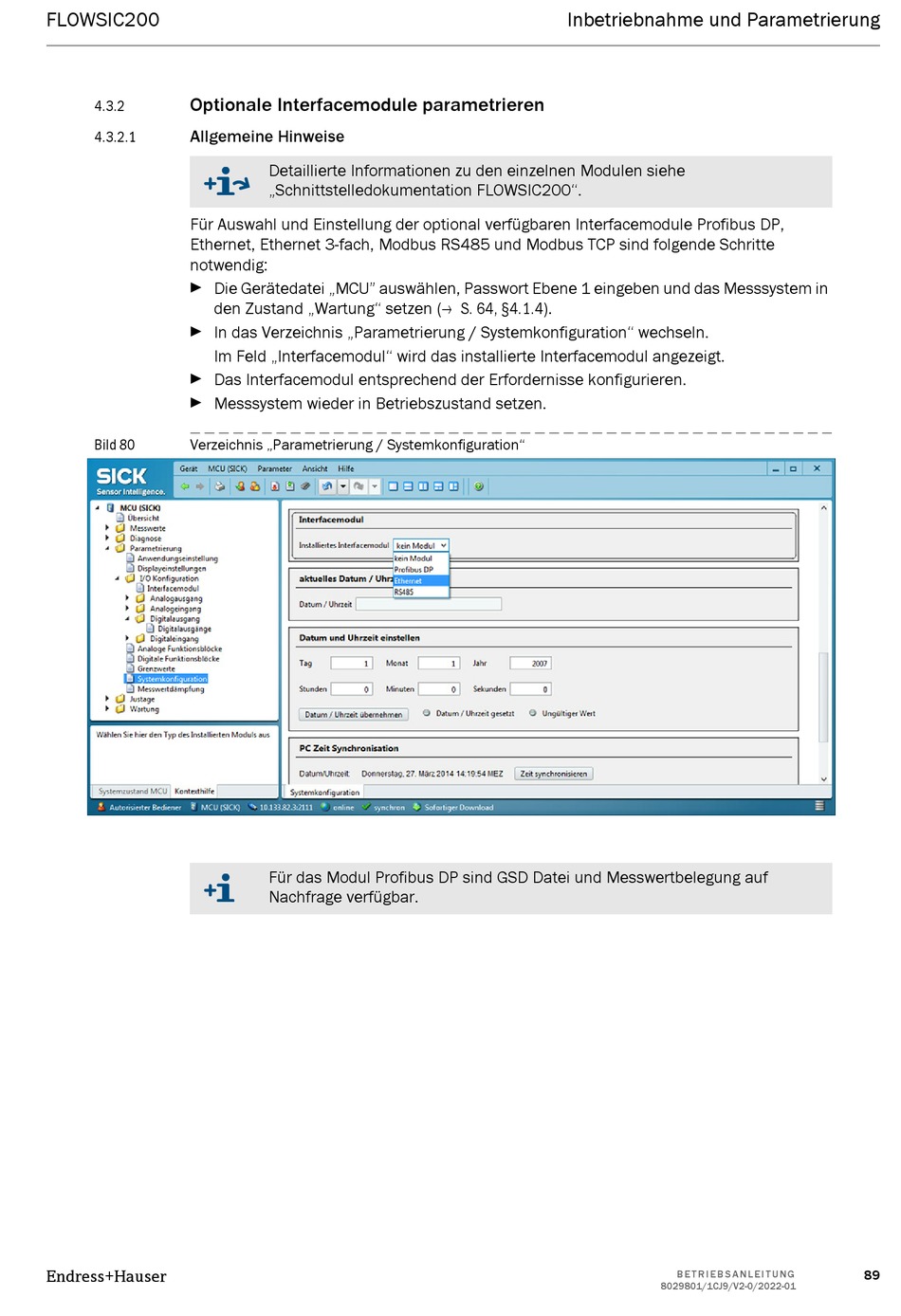

Bild 80
Verzeichnis „Parametrierung / Systemkonfiguration"
Endress+Hauser
Detaillierte Informationen zu den einzelnen Modulen siehe
„Schnittstelledokumentation FLOWSIC200".
Für das Modul Profibus DP sind GSD Datei und Messwertbelegung auf
Nachfrage verfügbar.
Inbetriebnahme und Parametrierung
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
89
