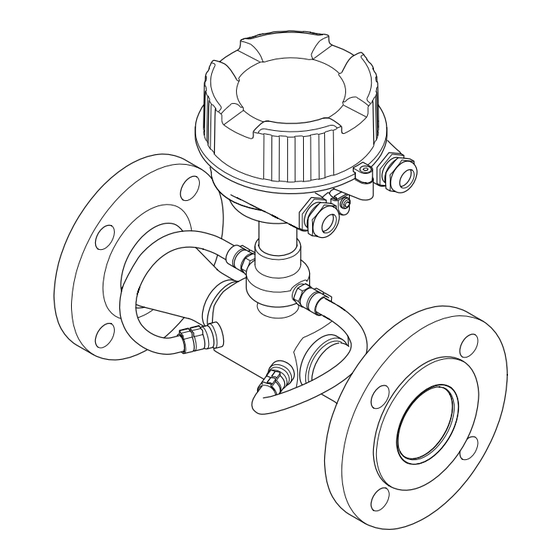

Seite 1 Products Solutions Services GP01124D/06/DE/01.17 71382731 Gültig ab Version 01.00.zz (Gerätefirmware) Beschreibung Geräteparameter Proline Prosonic Flow 100 HART Ultraschalllaufzeit-Durchflussmessgerät...
Seite 3: Inhaltsverzeichnis
Proline Prosonic Flow 100 HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Länderspezifische Werkseinstellun- gen ......156 Dokumentfunktion .
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Proline Prosonic Flow 100 HART Hinweise zum Dokument Dokumentfunktion Das Dokument ist Teil der Betriebsanleitung und dient als Nachschlagewerk für Parame- ter: Es liefert detaillierte Erläuterungen zu jedem einzelnen Parameter des Experten- Bedienmenüs. Es dient der Durchführung von Aufgaben, die detaillierte Kenntnisse über die Funktions- weise des Geräts erfordern:...
Seite 5 Proline Prosonic Flow 100 HART Hinweise zum Dokument Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung Wizard 1 / Parameter 1 Wizard n / Parameter n Freigabecode eingeben Erweitertes Setup...
Seite 6: Aufbau Einer Parameterbeschreibung
Hinweise zum Dokument Proline Prosonic Flow 100 HART 1.3.2 Aufbau einer Parameterbeschreibung Im Folgenden werden die einzelnen Bestandteile einer Parameterbeschreibung erläutert: Vollständiger Name des Parameters Schreibgeschützter Parameter = Navigation Navigationspfad zum Parameter via Vor-Ort-Anzeige (Direktzugriffscode) oder Webbrowser Navigationspfad zum Parameter via Bedientool Die Namen der Menüs, Untermenüs und Parameter werden in abgekürzter Form aufgeführt, wie sie auf...
Seite 7: Symbole In Grafiken
Proline Prosonic Flow 100 HART Hinweise zum Dokument 1.4.2 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3 ... Positionsnummern A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Dokumentation 1.5.1 Standarddokumentation Betriebsanleitung Messgerät Dokumentationscode Prosonic Flow E 100 BA01769D 1.5.2...
Seite 8: Übersicht Zum Experten-Bedienmenü
Übersicht zum Experten-Bedienmenü Proline Prosonic Flow 100 HART Übersicht zum Experten-Bedienmenü Die folgende Tabelle gibt eine Übersicht zur Menüstruktur vom Experten-Bedienmenü mit seinen Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Untermenüs oder Parameters.  Experte Direktzugriff (0106) →  10 →...
Seite 9 Proline Prosonic Flow 100 HART Übersicht zum Experten-Bedienmenü ‣ Webserver →  115 ‣ Diagnosekonfig. →  118 ‣ Applikation →  124 Summenz. rücks. (2806) →  124 ‣ Summenzähler 1 … n →  124 ‣ Diagnose →  129 Akt.
Seite 10: Ter
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Die Parameter werden im Folgenden nach der Menüstruktur der Vor-Ort-Anzeige aufge- führt. Spezifische Parameter für die Bedientools sind an den entsprechenden Stellen in der Menüstruktur eingefügt.  Experte Direktzugriff (0106) →...
Seite 11: Zusätzliche Information
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 00914-2 A0029414 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: • Die führenden Nullen im Direktzugriffscode müssen nicht eingegeben werden. Beispiel: Eingabe von 914 statt 00914 • Wenn keine Kanalnummer eingegeben wird, wird automatisch Kanal 1 angesprungen.
Seite 12 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Beschreibung Anzeige der Zugriffsrechte auf die Parameter via Vor-Ort-Bedienung. Anzeige • Bediener • Instandhalter Werkseinstellung Bediener Zusätzliche Information Beschreibung Wenn vor einem Parameter das -Symbol erscheint, ist er mit den aktuellen Zugriffsrech- ten über die Vor-Ort-Anzeige nicht änderbar.
Seite 13: Untermenü "System
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Eingabe 0 … 9 999 Untermenü "System" Navigation  Experte → System ‣ System ‣ Anzeige →  13 ‣ Diag.einstellung →  31 ‣ Administration →  26 3.1.1 Untermenü "Anzeige"...
Seite 14: Werkseinstellung
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART 4.Nachkommast. (0119) →  22 Intervall Anz. (0096) →  22 Dämpfung Anzeige (0094) →  23 Kopfzeile (0097) →  23 →  24 Kopfzeilentext (0112) Trennzeichen (0101) →  24 Kontrast Anzeige (0105) →...
Seite 15 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Format Anzeige Navigation  Experte → System → Anzeige → Format Anzeige (0098) Voraussetzung Eine Vor-Ort-Anzeige ist vorhanden. Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Auswahl • 1 Wert groß • Bargraph+1 Wert •...
Seite 16 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Mögliche Messwertdarstellungen auf der Vor-Ort-Anzeige: Option "1 Wert groß" X X X X X X X 900.00 A0016529 Option "Bargraph+1 Wert" X X X X X X X 900.00 l/h 60.00 A0016530 Option "2 Werte"...
Seite 17 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 1. Anzeigewert  Navigation  Experte → System → Anzeige → 1. Anzeigewert (0107) Voraussetzung Eine Vor-Ort-Anzeige ist vorhanden. Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Auswahl • Massefluss • Schallgeschwind.
Seite 18 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Die Einstellung, den angezeigten Messwert als Bargraph darzustellen, erfolgt über Parameter Format Anzeige (→  15). Eingabe Die Einheit des dargestellten Messwerts wird aus dem Untermenü Systemeinheiten (→  47) übernommen.
Seite 19 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 2. Anzeigewert  Navigation  Experte → System → Anzeige → 2. Anzeigewert (0108) Voraussetzung Eine Vor-Ort-Anzeige ist vorhanden. Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Auswahl Auswahlliste siehe Parameter 1. Anzeigewert (→  17)
Seite 20 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART 3. Anzeigewert  Navigation  Experte → System → Anzeige → 3. Anzeigewert (0110) Voraussetzung Eine Vor-Ort-Anzeige ist vorhanden. Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Auswahl Auswahlliste siehe Parameter 1. Anzeigewert (→  17)
Seite 21 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 3.Wert 100%Barg  Navigation  Experte → System → Anzeige → 3.Wert 100%Barg (0126) Voraussetzung In Parameter 3. Anzeigewert (→  20) wurde eine Auswahl getroffen. Beschreibung Eingabe des 100%-Werts für die Bargraph-Anzeige des 3. Anzeigewerts.
Seite 22 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Auswahl Auswahlliste siehe Parameter 1. Anzeigewert (→  17) Werkseinstellung Keine Zusätzliche Information Beschreibung Wenn mehrere Messwerte untereinander stehen, erscheint dieser an 4. Stelle. Der Wert wird nur während des normalen Messbetriebs angezeigt.
Seite 23 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte festgelegt wer- den als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort- Anzeige angezeigt werden können. • Welche Messwerte auf der Vor-Ort-Anzeige angezeigt werden, wird über die Para- meter 1.
Seite 24 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART XXXXXXXXX A0029422 Position des Kopfzeilentexts auf der Anzeige Auswahl • Messstellenbez. Wird in Parameter Messstellenbez. (→  138) definiert. • Freitext Wird in Parameter Kopfzeilentext (→  24) definiert. Kopfzeilentext  Navigation ...
Seite 25 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Beschreibung Auswahl des Trennzeichens für die Dezimaldarstellung von Zahlenwerten. Auswahl • . (Punkt) • , (Komma) Werkseinstellung . (Punkt) Kontrast Anzeige Navigation  Experte → System → Anzeige → Kontrast Anzeige (0105) Voraussetzung Eine Vor-Ort-Anzeige ist vorhanden.
Seite 26: Untermenü "Administration
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Wenn vor einem Parameter das -Symbol erscheint, ist er mit den aktuellen Zugriffsrech- ten über die Vor-Ort-Anzeige nicht änderbar. Die Zugriffsrechte sind über Parameter Freig.code eing. (→  12) änderbar.
Seite 27 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freig.code eing. (→  12) der Freigabecode eingege- ben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebsor- ganisation. Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus.
Seite 28 Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Werkseinstellung 0x00 Zusätzliche Information Beschreibung Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. Eingabe Die Eingabe der Resetcodes ist nur möglich via: • Webbrowser • DeviceCare, FieldCare (via Schnittstelle CDI RJ45) • Feldbus...
Seite 29 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freig.code eing. (→  12) der Freigabecode eingege- ben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebsor- ganisation. Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus.
Seite 30 Die Eingabe eines fehlerhaften bzw. ungültigen Codes führt zum Verlust bereits aktivierter Softwareoptionen. ▸ Vor Eingabe eines neuen Aktivierungscodes: Vorhandenen Aktivierungscode notieren. ▸ Den neuen Aktivierungscode eingeben, den Endress+Hauser bei Bestellung der neuen Softwareoption zur Verfügung gestellt hat. ▸ Nach Eingabe des Aktivierungscodes: In Parameter SW-Optionsübers. (→  31) prü- fen, ob die neue Softwareoption angezeigt wird.
Seite 31: Untermenü "Diag.einstellung
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter ▸ Den neuen Aktivierungscode unter Angabe der Seriennummer bei Ihrer Endress+Hauser Vertriebsorganisation prüfen lassen oder erneut anfragen. Beispiel für eine Softwareoption Bestellmerkmal "Anwendungspaket", Option EB "Heartbeat Verification + Monitoring" In Parameter SW-Optionsübers. (→  31) werden die aktuell aktivierten Soft- ware-Optionen angezeigt.
Seite 32 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Alarmverzög.  Navigation  Experte → System → Diag.einstellung → Alarmverzög. (0651) Beschreibung Eingabe der Zeitspanne, bis das Gerät eine Diagnosemeldung generiert. Das Zurücksetzen der Diagnosemeldung erfolgt ohne Zeitverzögerung. Eingabe 0 … 60 s Werkseinstellung Zusätzliche Information...
Seite 33 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Diagnosenr. 443 (0659) →  34 Diagnosenr. 840 (0680) →  34 Diagnosenr. 881 (0724) →  35 Diagnosenr. 835 (0678) →  35 Diagnosenr. 834 (0677) →  35 Diagnosenr. 833 (0676) →...
Seite 34 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 442 Frequenz- ausg.. Auswahl • Aus • Alarm • Warnung • Nur Logbuch Werkseinstellung Warnung Zusätzliche Information Auswahl Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  32 Diagnosenr.
Seite 35 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  32 Diagnosenr. 881 (Sens.sig.pfad 1 … n)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 881 (0724) Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 881 Sens.sig.pfad...
Seite 36 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Auswahl • Aus • Alarm • Warnung • Nur Logbuch Werkseinstellung Warnung Zusätzliche Information Auswahl Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  32 Diagnosenr. 833 (Elektroniktemp.)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 833...
Seite 37 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Diagnosenr. 302 (Verifik. aktiv)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 302 (0742) Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 302 Verifik. aktiv. Auswahl • Aus •...
Seite 38: Untermenü "Sensor
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Detaillierte Beschreibung der zur Auswahl stehenden Optionen: →  32 Diagnosenr. 160 (Signalpfad aus)  Navigation  Experte → System → Diag.einstellung → Diagnoseverhalt. → Diagnosenr. 160 (0776) Beschreibung Auswahl zur Änderung des Diagnoseverhaltens der Diagnosemeldung 160 Signalpfad aus.
Seite 39: Untermenü "Messwerte
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 3.2.1 Untermenü "Messwerte" Navigation  Experte → Sensor → Messwerte ‣ Messwerte ‣ Prozessgrößen →  39 ‣ Systemwerte →  41 ‣ Ausgangswerte →  43 ‣ →  45 Summenzähler Untermenü...
Seite 40: Experte → Sensor → Messwerte → Prozessgrößen
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Massefluss Navigation  Experte → Sensor → Messwerte → Prozessgrößen → Massefluss (1847) Beschreibung Anzeige des aktuell berechneten Masseflusses. Anzeige Gleitkommazahl mit Vorzeichen Zusätzliche Information Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflusseinh. (→  49) Schallgeschwind.
Seite 41 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Untermenü "Systemwerte" Navigation  Experte → Sensor → Messwerte → Systemwerte ‣ Systemwerte Signalstärke (2914) →  41 Asymmetrie (2913) →  41 SNR (2917) →  42 Turbulenz (2907) →  42 Signalstärke...
Seite 42 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Grenzwerte Wenn der Wert 0 angezeigt wird, sind beide Messwerte gleich. Je höher der angezeigte Wert ist, desto größer ist die Differenz zwischen den beiden Messwerten der Signalpfade.
Seite 43 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Der Profilfaktor beschreibt den Korrekturfaktor, der aufgrund des vorliegenden Strö- mungsprofils angewendet wird. Je mehr das Profil von einer Gleichverteilung abweicht, desto kleiner wird der Faktor. Der Profilfaktor wird zur Berechnung des Durchflusses benötigt.
Seite 44 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Impulsausgang 1 Navigation  Experte → Sensor → Messwerte → Ausgangswerte → Impulsausgang 1 (0456–1) Voraussetzung In Parameter Betriebsart (→  80) ist die Option Impuls ausgewählt. Beschreibung Anzeige der aktuell ausgegebenen Impulsfrequenz.
Seite 45 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Schaltzustand 1 Navigation  Experte → Sensor → Messwerte → Ausgangswerte → Schaltzustand 1 (0461–1) Voraussetzung In Parameter Betriebsart (→  80) ist die Option Schalter ausgewählt. Beschreibung Anzeige des aktuellen Schaltzustands vom Statusausgang.
Seite 46 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Da nur maximal 7-stellige Zahlen im Bedientool angezeigt werden können, ergibt sich der aktuelle Zählerstand nach Überschreiten dieses Anzeigebereichs aus der Summe von Sum- menzählerwert und Überlaufwert aus Parameter Summenz.überl. 1 … n.
Seite 47: Untermenü "Systemeinheiten
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 3.2.2 Untermenü "Systemeinheiten" Navigation  Experte → Sensor → Systemeinheiten ‣ Systemeinheiten Volumenfl.einh. (0553) →  47 Volumeneinheit (0563) →  49 Masseflusseinh. (0554) →  49 →  50 Masseeinheit (0574) →...
Seite 48 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • cm³/s • af/s • gal/s (imp) • cm³/min • af/min • gal/min (imp) • cm³/h • af/h • gal/h (imp) • cm³/d • af/d • gal/d (imp) •...
Seite 49: Volumeneinheit
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Volumeneinheit  Navigation  Experte → Sensor → Systemeinheiten → Volumeneinheit (0563) Beschreibung Auswahl der Einheit für das Volumen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • cm³ • af • gal (imp) • dm³...
Seite 50 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Auswirkung Die gewählte Einheit gilt für: Parameter Massefluss Auswahl Zur Erläuterung der abgekürzten Einheiten: →  159 Kundenspezifische Einheiten Die Einheit für die kundenspezifische Masse wird in Parameter Text Masse festge- legt.
Seite 51 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Auswirkung Die gewählte Einheit gilt für: • Temperatur (→  40) • Max. Wert (→  148) • Min. Wert (→  148) • Max. Wert (→  146) • Min. Wert (→  146) Auswahl Zur Erläuterung der abgekürzten Einheiten: →...
Seite 52 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Auswirkung Die gewählte Einheit gilt für: • Fließgeschwind. (→  40) • Schallgeschwind. (→  40) • Max. Wert (→  147) • Min. Wert (→  147) • Max. Wert (→  145) •...
Seite 53: Untermenü "Prozessparameter
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Einh. kin. Visk.  Navigation  Experte → Sensor → Systemeinheiten → Einh. kin. Visk. (0578) Beschreibung Auswahl der Einheit für die kinematische Viskosität. Auswahl SI-Einheiten • cSt • m²/s • St Werkseinstellung Abhängig vom Land:...
Seite 54: Messwertunterdrückung Ist Aktiv
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Messwertunterdr.  Navigation  Experte → Sensor → Prozessparameter → Messwertunterdr. (1839) Beschreibung Auswahl zur Unterbrechung der Auswertung von Messwerten. Dies eignet sich z.B. für die Reinigungsprozesse einer Rohrleitung. Auswahl • Aus •...
Seite 55: Temp.dämpfung
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Die Dämpfung ist durch ein PT1-Glied realisiert. Eingabe • Wert = 0: Keine Dämpfung • Wert > 0: Dämpfung wird erhöht Bei Eingabe des Werts 0 (Werkseinstellung) ist die Dämpfung ausgeschaltet.
Seite 56 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zuord.Prozessgr.  Navigation  Experte → Sensor → Prozessparameter → Schleichmenge → Zuord.Prozessgr. (1837) Beschreibung Auswahl der Prozessgröße für die Schleichmengenerkennung. Auswahl • Aus • Volumenfluss • Massefluss Werkseinstellung Einschaltpunkt  Navigation ...
Seite 57: Untermenü "Externe Komp
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beispiel A0012887 Durchfluss Zeit Hysterese Schleichmengenunterdrückung aktiv Schleichmengenunterdrückung wird aktiviert Schleichmengenunterdrückung wird deaktiviert Eingegebener Einschaltpunkt Eingegebener Ausschaltpunkt 3.2.4 Untermenü "Externe Komp." Navigation  Experte → Sensor → Externe Komp. ‣...
Seite 58: Untermenü "Sensorabgleich
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART 3.2.5 Untermenü "Sensorabgleich" Navigation  Experte → Sensor → Sensorabgleich ‣ Sensorabgleich ‣ Anpass.Prozessgr →  58 Untermenü "Anpassung Prozessgrößen" Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr ‣ Anpass.Prozessgr Vol.fluss-Offset (1831) →...
Seite 59 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Vol.flussfaktor  Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr → Vol.flussfaktor (1832) Beschreibung Eingabe eines Mengenfaktors (ohne Zeit) für den Volumenfluss. Dieser Multiplikations- faktor wird über dem Volumenflussbereich angewendet. Eingabe...
Seite 60: Untermenü "Kalibrierung
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Schallg.-Offset  Navigation  Experte → Sensor → Sensorabgleich → Anpass.Prozessgr → Schallg.-Offset (1848) Beschreibung Eingabe der Nullpunktverschiebung für den Schallgeschwindigkeits-Nachabgleich. Die Schallgeschwindigkeitseinheit, auf der die Verschiebung basiert, ist m/s. Eingabe Gleitkommazahl mit Vorzeichen...
Seite 61 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Kalibr.faktor Navigation  Experte → Sensor → Kalibrierung → Kalibr.faktor (2920) Beschreibung Anzeige des aktuellen Kalibrierfaktors für den Messaufnehmer. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung Nullpunkt Navigation  Experte → Sensor → Kalibrierung → Nullpunkt (2921) Beschreibung Anzeige des aktuellen Nullpunkt-Korrekturwerts für den Messaufnehmer.
Seite 62 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Tag (2842) →  63 Stunde (2843) →  63 AM/PM (2813) →  63 Minute (2844) →  64 Jahr  Navigation  Experte → Sensor → Kalibrierung → Rekalibrierung → Jahr (2846) Voraussetzung Editierbar, wenn die Heartbeat Verification nicht aktiv ist.
Seite 63 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter  Navigation  Experte → Sensor → Kalibrierung → Rekalibrierung → Tag (2842) Voraussetzung Editierbar, wenn die Heartbeat Verification nicht aktiv ist. Beschreibung Eingabe des Monatstages der Rekalibrierung. Eingabe 1 … 31 d...
Seite 64: Untermenü "Ausgang
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Minute  Navigation  Experte → Sensor → Kalibrierung → Rekalibrierung → Minute (2844) Voraussetzung Editierbar, wenn die Heartbeat Verification nicht aktiv ist. Beschreibung Eingabe der Minuten der Rekalibrierung. Eingabe 0 … 59 min...
Seite 65 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Fehlerstrom (0352–1) →  76 Ausgangsstrom 1 (0361–1) →  76 Gemess. Strom 1 (0366–1) →  77 Zuord. Strom 1  Navigation  Experte → Ausgang → Stromausg. 1 → Zuord. Strom 1 (0359–1) Beschreibung Auswahl für die Zuordnung einer Prozessgröße zum Stromausgang.
Seite 66: Werkseinstellung
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung • Bei Gerätealarm gibt der Stromausgang den in Parameter Fehlerverhalten (→  75) festgelegten Wert aus. • Der Messbereich wird über die Parameter 0/4 mA-Wert (→  67) und Parame- ter 20mA-Wert (→...
Seite 67 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 0/4 mA-Wert  Navigation  Experte → Ausgang → Stromausg. 1 → 0/4 mA-Wert (0367–1) Voraussetzung In Parameter Strombereich (→  65) ist eine der folgenden Optionen ausgewählt: • 4...20 mA NAMUR •...
Seite 68 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Parametrierbeispiel B Messmodus mit Option Förder/Rückfluss I [mA] A0013758 Stromstärke Durchfluss 0/4 mA-Strom zugeordneter Wert Förderfluss Rückfluss Parametrierbeispiel C Messmodus mit Option Kompens. Rückfl. Bei einem stark schwankenden Durchfluss (z.B. bei Kolbenpumpenanwendungen) werden Durchflussanteile außerhalb der Messspanne zwischengespeichert, verrechnet und max.
Seite 69 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Wenn in Parameter Messmodus (→  69) die Option Förder/Rückfluss ausgewählt ist, können für die Werte der Parameter 0/4 mA-Wert (→  67) und Parameter 20mA- Wert (→  68) keine unterschiedlichen Vorzeichen eingegeben werden. Es wird die Dia- gnosemeldung S441 Stromausg.
Seite 70 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Die Durchflussanteile außerhalb des skalierten Messbereichs werden bei der Signalaus- gabe wie folgt berücksichtigt: Beide Werte werden ungleich dem Nulldurchfluss festgelegt z.B.: – 0/4 mA-Stromwert = –5 m – 20 mA-Stromwert = 10 m Option "Förder/Rückfluss"...
Seite 71 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter I [mA] A0028084  3 Messbereich Stromstärke Durchfluss Anfangswert (0/4 mA-Strom zugeordneter Wert) Endwert (20 mA-Strom zugeordneter Wert) Mit folgendem Durchflussverhalten: A0028091  4 Durchflussverhalten Durchfluss Zeit Mit Option Förderrichtung Das Stromausgangssignal folgt proportional der zugeordneten Prozessgröße. Die Durch- flussanteile außerhalb des skalierten Messbereichs, werden bei der Signalausgabe nicht...
Seite 72 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Durchflussanteile außerhalb der Messspanne werden zwischengespeichert, verrechnet und max. 60 s zeitversetzt ausgegeben. I [mA] S = A A0028094 Stromstärke Zeit Gespeicherte Durchflussanteile Verrechnung gespeicherter Durchflussanteile Beispiel 2 Definierter Messbereich: Anfangswert und Endwert mit ungleichen Vorzeichen...
Seite 73 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter I [mA] A0028100 Stromstärke Zeit Mit Option Förder/Rückfluss Diese Auswahl ist in dem Fall nicht möglich, da die Werte für die Parameter 0/4 mA-Wert (→  67) und Parameter 20mA-Wert (→  68) unterschiedliche Vorzeichen besitzen.
Seite 74 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Beschreibung Eingabe einer Zeitkonstante für die Reaktionszeit vom Stromausgangssignal auf prozess- bedingte Messwertschwankungen. Eingabe 0,0 … 999,9 s Werkseinstellung 1,0 s Zusätzliche Information Eingabe Eingabe einer Zeitkonstante (PT1-Glied ) für die Dämpfung des Stromausgangs: •...
Seite 75 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Fehlerverhalten  Navigation  Experte → Ausgang → Stromausg. 1 → Fehlerverhalten (0364–1) Voraussetzung In Parameter Zuord. Strom (→  65) ist eine der folgenden Optionen ausgewählt: • Volumenfluss • Massefluss • Schallgeschwind.
Seite 76 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Das Fehlerverhalten weiterer Ausgänge und Summenzähler ist von dieser Einstellung nicht betroffen und wird in separaten Parametern festgelegt. Option "Min." Der Stromausgang gibt den Wert des unteren Ausfallsignalpegels aus.
Seite 77 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Gemess. Strom 1 Navigation  Experte → Ausgang → Stromausg. 1 → Gemess. Strom 1 (0366–1) Beschreibung Anzeige des aktuell gemessenen Stromwerts vom Stromausgang. Anzeige 0 … 30 mA Nachabgleich  Navigation ...
Seite 78: Untermenü "Pfs-Ausgang
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART 4 mA-Nachabgl.  Navigation  Experte → Ausgang → Stromausg. 1 → 4 mA-Nachabgl. (0357–1) Voraussetzung Wenn der Abgleich des Stromausgangs 4 mA beträgt. Beschreibung Eingabe des unteren Trimmingwerts für den Nachabgleich (ca. 4 mA).
Seite 79 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Impulswertigkeit (0455–1) →  82 Impulsbreite (0452–1) →  82 Messmodus (0457–1) →  83 Fehlerverhalten (0480–1) →  84 Impulsausgang 1 (0456–1) →  84 Zuord. Frequenz (0478–1) →  85 Anfangsfrequenz (0453–1)
Seite 80 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Fehlerverhalten (0486–1) →  97 Schaltzustand 1 (0461–1) →  97 Invert. Signal (0470–1) →  97 Betriebsart  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Betriebsart (0469–1) Beschreibung Auswahl der Betriebsart des Ausgangs als Impuls-, Frequenz- oder Schaltausgang.
Seite 81 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Beispiel • Durchflussmenge ca. 100 g/s • Max. Frequenz 10 kHz • Durchflussmenge bei max. Frequenz 1 000 g/s • Ausgangsfrequenz ca. 1 000 Hz U[V] A0026886  7 Durchflussproportionaler Frequenzausgang Option "Schalter"...
Seite 82: Impulswertigkeit
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Werkseinstellung Impulswertigkeit  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Impulswertigkeit (0455–1) Voraussetzung In Parameter Betriebsart (→  80) ist die Option Impuls und in Parameter Zuord. Impuls (→  81) ist eine der folgenden Optionen ausgewählt: •...
Seite 83 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter U[V] B < P U[V] B = P A0026882 Eingegebene Impulsbreite Pausen zwischen den einzelnen Impulsen Beipiel • Impulswertigkeit: 0,1 g • Impulsbreite: 0,1 ms • f : 1 / (2 × 0,1 ms) = 5 kHz •...
Seite 84 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Fehlerverhalten  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Fehlerverhalten (0480–1) Voraussetzung In Parameter Betriebsart (→  80) ist die Option Impuls und in Parameter Zuord. Impuls (→  81) ist eine der folgenden Optionen ausgewählt: •...
Seite 85 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter A0028726 Nicht leitend Leitend NC Öffner (Normally Closed) NO Schließer (Normally Opened) Das Ausgangsverhalten kann über den Parameter Invert. Signal (→  97) umgekehrt werden, d.h. der Transistor leitet für die Dauer des Impulses nicht.
Seite 86 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART • Akzeptanzrate • Signalstärke • SNR • Turbulenz • Signalasymmetrie Beschreibung Eingabe der Anfangsfrequenz. Eingabe 0,0 … 10 000,0 Hz Werkseinstellung 0,0 Hz Endfrequenz  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Endfrequenz (0454–1) Voraussetzung In Parameter Betriebsart (→...
Seite 87 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Beschreibung Eingabe des Messwerts für die Anfangsfrequenz. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Abhängig von Land und Nennweite Zusätzliche Information Abhängigkeit Die Eingabe ist abhängig von der in Parameter Zuord. Frequenz (→  85) ausge- wählten Prozessgröße.
Seite 88 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Messmodus  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Messmodus (0479–1) Voraussetzung In Parameter Betriebsart (→  80) ist die Option Frequenz und in Parameter Zuord. Frequenz (→  85) ist eine der folgenden Optionen ausgewählt: •...
Seite 89 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Beschreibung Eingabe einer Zeitkonstante für die Reaktionszeit vom Ausgangssignal auf Messwert- schwankungen. Eingabe 0 … 999,9 s Werkseinstellung 0,0 s Zusätzliche Information Eingabe Eingabe einer Zeitkonstante (PT1-Glied ) für die Dämpfung des Frequenzausgangs: •...
Seite 90 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Fehlerverhalten  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Fehlerverhalten (0451–1) Voraussetzung In Parameter Betriebsart (→  80) ist die Option Frequenz und in Parameter Zuord. Frequenz (→  85) ist eine der folgenden Optionen ausgewählt: •...
Seite 91 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter • Akzeptanzrate • Signalstärke • SNR • Turbulenz • Signalasymmetrie Beschreibung Eingabe des Werts für die Frequenzausgabe bei Gerätealarm zur Überbrückung des Alarms. Eingabe 0,0 … 12 500,0 Hz Werkseinstellung 0,0 Hz Ausgangsfreq.
Seite 92 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Auswahl • Aus Der Schaltausgang ist dauerhaft ausgeschaltet (offen, nicht leitend). • An Der Schaltausgang ist dauerhaft eingeschaltet (geschlossen, leitend). • Diagnoseverh. Zeigt an, ob ein Diagnoseereignis anliegt oder nicht. Wird verwendet, um Diagnoseinfor- mationen auszugeben und auf Systemlevel angemessen darauf zu reagieren.
Seite 93 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Beschreibung Auswahl einer Prozessgröße für die Grenzfunktion. Auswahl • Aus • Volumenfluss • Massefluss • Schallgeschwind. • Fließgeschwind. • Temperatur • Signalstärke • SNR • Turbulenz • Signalasymmetrie • Akzeptanzrate • Summenzähler 1 •...
Seite 94: Einschaltpunkt
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART A0026892 Ausschaltpunkt Einschaltpunkt Leitend Nicht leitend Prozessgröße Statusausgang Verhalten des Stausausgangs bei Einschaltpunkt = Ausschaltpunkt: • Prozessgröße > Einschaltpunkt: Transistor leitend • Prozessgröße < Ausschaltpunkt: Transistor nicht leitend A0026893 Einschaltpunkt = Ausschaltpunkt...
Seite 95: Ausschaltpunkt
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Eingabe des Grenzwerts für den Einschaltpunkt (Prozessgröße > Einschaltpunkt = geschlossen, leitend). Für die Verwendung einer Hysterese: Einschaltpunkt > Ausschaltpunkt. Abhängigkeit Die Einheit ist abhängig von der in Parameter Zuord. Grenzwert (→  92) ausge- wählten Prozessgröße.
Seite 96 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Werkseinstellung Volumenfluss Zuordnung Status  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Zuordnung Status (0485–1) Voraussetzung • In Parameter Betriebsart (→  80) ist die Option Schalter ausgewählt. • In Parameter Funkt.Schaltausg (→  91) ist die Option Status ausgewählt.
Seite 97 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Fehlerverhalten  Navigation  Experte → Ausgang → PFS-Ausgang 1 → Fehlerverhalten (0486–1) Beschreibung Auswahl des Fehlerverhaltens des Schaltausgangs bei Gerätealarm. Auswahl • Aktueller Status • Offen • Geschlossen Werkseinstellung Offen Zusätzliche Information Auswahl •...
Seite 98: Untermenü "Kommunikation
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Werkseinstellung Nein Zusätzliche Information Auswahl Option Nein (passiv - negativ) A0026693 Option Ja (passiv - positiv) A0026692 Untermenü "Kommunikation" Navigation  Experte → Kommunikation ‣ Kommunikation ‣ HART-Ausgang →  98 ‣...
Seite 99 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Untermenü "Konfiguration" Navigation  Experte → Kommunikation → HART-Ausgang → Konfiguration ‣ Konfiguration HART-Kurzbeschr. (0220) →  99 Messstellenbez. (0215) →  99 HART-Adresse (0219) →  100 Präambelanzahl (0217) →  100 Feldb.schreibz.
Seite 100 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART HART-Adresse  Navigation  Experte → Kommunikation → HART-Ausgang → Konfiguration → HART-Adresse (0219) Beschreibung Eingabe der Adresse, über die der Datenaustausch via HART-Protokoll erfolgt. Eingabe 0 … 63 Werkseinstellung Zusätzliche Information Beschreibung Für die Adressierung bei einem HART-Multidrop-Netzwerk muss in Parameter Strom-...
Seite 101 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Wenn der Lese- und/oder Schreibschutz aktiviert wurde, kann der Parameter nur noch via Vor-Ort-Bedienung angesteuert und zurückgesetzt werden. Via Bedientools ist kein Zugriff mehr möglich. Auswahl • Lesen+Schreiben Die Parameter sind les- und schreibbar.
Seite 102: Navigation
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Burst-Modus 1 … n  Navigation  Experte → Kommunikation → HART-Ausgang → Burst-Konfig. → Burst-Konfig. 1 … n → Burst-Modus 1 … n (2032–1 … n) Beschreibung Auswahl zur Aktivierung des HART-Burst-Modus für die Burst-Nachricht X.
Seite 103: Burst-Variable 0
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Folgende Messgrößen (HART-Gerätevariablen) können ausgelesen werden: • Volumenfluss • Massefluss • Temperatur • Summenzähler 1…3 • Schallgeschwind. • Fließgeschwind. • Signalasymmetrie • Akzeptanzrate • Turbulenz • Signalstärke • SNR • Percent of range •...
Seite 104: Burst-Variable
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART • Dritt. Messw(TV) • Viert. Messw(QV) • Unbenutzt Werkseinstellung Volumenfluss Zusätzliche Information Auswahl Wenn kein Burst-Telegramm konfiguriert wird, dann wird die Option Unbenutzt gesetzt. Burst-Variable 1  Navigation  Experte → Kommunikation → HART-Ausgang → Burst-Konfig. → Burst-Konfig.
Seite 105 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Burst-Variable 4  Navigation  Experte → Kommunikation → HART-Ausgang → Burst-Konfig. → Burst-Konfig. 1 … n → Burst-Variable 4 (2037) Beschreibung Bei HART-Kommando 9: Auswahl der HART-Gerätevariable oder der Prozessgröße. Auswahl Siehe Parameter Burst-Variable 0 (→...
Seite 106: Triggermodus (2044-1
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Triggermodus  Navigation  Experte → Kommunikation → HART-Ausgang → Burst-Konfig. → Burst-Konfig. 1 … n → Triggermodus (2044–1 … n) Beschreibung Auswahl des Ereignisses, das die Burst- Nachricht X auslöst. Auswahl •...
Seite 107: Min.updatezeit (2042-1
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Min.Updatezeit  Navigation  Experte → Kommunikation → HART-Ausgang → Burst-Konfig. → Burst-Konfig. 1 … n → Min.Updatezeit (2042–1 … n) Beschreibung Eingabe der minimalen Zeitspanne zwischen zwei Burst-Kommandos der Burst-Nachricht Eingabe...
Seite 108: Gerätetyp
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Softwarerevision (0224) →  110 HART-Datum (0202) →  110 Geräterevision Navigation  Experte → Kommunikation → HART-Ausgang → Information → Geräterevision (0204) Beschreibung Anzeige der Geräterevision (Device Revision), mit der das Gerät bei der HART Communica- tion Foundation registriert ist.
Seite 109 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Der Gerätetyp wird vom Hersteller vergeben. Er wird benötigt, um dem Gerät die pas- sende Gerätebeschreibungsdatei (DD) zuzuordnen. Hersteller-ID Navigation  Experte → Kommunikation → HART-Ausgang → Information → Hersteller-ID...
Seite 110 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART HART-Nachricht  Navigation  Experte → Kommunikation → HART-Ausgang → Information → HART-Nachricht (0216) Beschreibung Eingabe einer HART-Nachricht, die auf Anforderung vom Master über das HART-Protokoll gesendet wird. Eingabe Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /) Werkseinstellung Pros.Flow E 100...
Seite 111 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beispiel Installationsdatum des Geräts Untermenü "Ausgang" Navigation  Experte → Kommunikation → HART-Ausgang → Ausgang ‣ Ausgang Zuordnung PV (0234) →  111 Erster Messw(PV) (0201) →  112 →  112 Zuordnung SV (0235) →...
Seite 112 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Werkseinstellung Volumenfluss Erster Messw(PV) Navigation  Experte → Kommunikation → HART-Ausgang → Ausgang → Erster Messw(PV) (0201) Beschreibung Anzeige des aktuellen Messwerts der ersten dynamischen Variable (PV). Anzeige Gleitkommazahl mit Vorzeichen Zusätzliche Information Anzeige Der angezeigte Messwert ist abhängig von der in Parameter Zuordnung PV (→...
Seite 113 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zweit. Messw(SV) Navigation  Experte → Kommunikation → HART-Ausgang → Ausgang → Zweit. Messw(SV) (0226) Beschreibung Anzeige des aktuellen Messwerts der zweiten dynamischen Variable (SV). Anzeige Gleitkommazahl mit Vorzeichen Zusätzliche Information Anzeige Der angezeigte Messwert ist abhängig von der in Parameter Zuordnung SV (→...
Seite 114 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Anzeige Gleitkommazahl mit Vorzeichen Zusätzliche Information Anzeige Der angezeigte Messwert ist abhängig von der in Parameter Zuordnung TV (→  113) ausgewählten Prozessgröße. Abhängigkeit Die Einheit des dargestellten Messwerts wird übernommen aus: Untermenü Syste- meinheiten (→...
Seite 115: Untermenü "Webserver
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Anzeige Der angezeigte Messwert ist abhängig von der in Parameter Zuordnung QV (→  114) ausgewählten Prozessgröße. Abhängigkeit Die Einheit des dargestellten Messwerts wird übernommen aus: Untermenü Syste- meinheiten (→  47).
Seite 116 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART • Polski • русский язык(Ru) • Svenska • Türkçe • 中文 (Chinese) • 日本語 (Japanese) • 한국어 (Korean) • ‫(ا ل ْ ع َ ر َب ي ّة‬Ara) • Bahasa Indonesia • ภาษาไทย (Thai) •...
Seite 117 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter IP-Adresse  Navigation  Experte → Kommunikation → Webserver → IP-Adresse (7209) Beschreibung Anzeige der IP-Adresse vom Webserver des Messgeräts. Eingabe 4 Oktett: 0…255 (im jeweiligen Oktett) Werkseinstellung 192.168.1.212 Subnet mask ...
Seite 118: Untermenü "Diagnosekonfig
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Nach Deaktivierung kann die Webserver Funkt. nur über die Vor-Ort-Anzeige oder das Bedientool FieldCare wieder aktiviert werden. Auswahl Option Beschreibung • Der Webserver ist komplett deaktiviert. • Der Port 80 ist gesperrt.
Seite 119 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Navigation  Experte → Kommunikation → Diagnosekonfig. ‣ Diagnosekonfig. Ereigniskateg. 124 (0270) →  119 Ereigniskateg. 125 (0271) →  120 Ereigniskateg. 160 (0272) →  120 Ereigniskateg. 441 (0210) →  120 Ereigniskateg.
Seite 120 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Ereigniskateg. 125 (Rel.Schallgeschw)  Navigation  Experte → Kommunikation → Diagnosekonfig. → Ereigniskateg. 125 (0271) Beschreibung Auswahl für die Zuordnung einer Kategorie zur Diagnosemeldung 125 Rel.Schallgeschw. Auswahl • Ausfall (F) • Funkt.kontr. (C) •...
Seite 121 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Auswahl Detaillierte Beschreibung der zur Auswahl stehenden Ereigniskategorien: Ereigniskateg. 442 (Frequenzausg.)  Navigation  Experte → Kommunikation → Diagnosekonfig. → Ereigniskateg. 442 (0230) Voraussetzung Der Impuls-/Frequenz-/Schaltausgang ist vorhanden. Beschreibung Auswahl für die Zuordnung einer Kategorie zur Diagnosemeldung 442 Frequenzausg..
Seite 122 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Ereigniskateg. 832 (Elektroniktemp.)  Navigation  Experte → Kommunikation → Diagnosekonfig. → Ereigniskateg. 832 (0218) Beschreibung Auswahl für die Zuordnung einer Kategorie zur Diagnosemeldung 832 Elektroniktemp.. Auswahl • Ausfall (F) • Funkt.kontr. (C) •...
Seite 123 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Auswahl Detaillierte Beschreibung der zur Auswahl stehenden Ereigniskategorien: Ereigniskateg. 835 (Prozesstemp.)  Navigation  Experte → Kommunikation → Diagnosekonfig. → Ereigniskateg. 835 (0229) Beschreibung Auswahl für die Zuordnung einer Kategorie zur Diagnosemeldung 835 Prozesstemp..
Seite 124: Untermenü "Applikation
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Untermenü "Applikation" Navigation  Experte → Applikation ‣ Applikation Summenz. rücks. (2806) →  124 ‣ Summenzähler 1 … n →  124 Summenz. rücks. Navigation  Experte → Applikation → Summenz. rücks. (2806) Beschreibung Auswahl zum Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Sum-...
Seite 125 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Vorwahlmenge 1 … n (0913–1 … n) →  127 Fehlerverhalten (0901–1 … n) →  128 Zuord.Prozessgr.  Navigation  Experte → Applikation → Summenzähler 1 … n → Zuord.Prozessgr. (0914–1 … n) Beschreibung Auswahl einer Prozessgröße für den Summenzähler 1 …...
Seite 126 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART SI-Einheiten US-Einheiten Imperial Einheiten • cm³ • af • gal (imp) • dm³ • ft³ • Mgal (imp) • m³ • fl oz (us) • bbl (imp;beer) • ml • gal (us) •...
Seite 127 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Steuerung Sz. 1 … n Navigation  Experte → Applikation → Summenzähler 1 … n → Steuerung Sz. 1 … n (0912–1 … n) Voraussetzung In Parameter Zuord.Prozessgr. (→  125) von Untermenü Summenzähler 1 … n ist eine der folgenden Optionen ausgewählt:...
Seite 128: Untermenü "Bestandszähler
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Eingabe Für den Summenzähler wird die Einheit der ausgewählten Prozessgröße in Parameter Einh. Summenz. (→  125) festgelegt. Beispiel Diese Einstellung eignet sich z.B. für wiederkehrende Abfüllprozesse mit einer festen Füll- menge.
Seite 129: Untermenü "Diagnose
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Einheit Navigation  Experte → Applikation → Bestandszähler → Einheit (0974) Beschreibung Anzeige der Einheit vom Bestandszähler. Anzeige SI-Einheiten US-Einheiten • g • oz • kg • lb • t • STon...
Seite 130 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART ‣ Diagnoseliste →  132 ‣ Ereignislogbuch →  136 ‣ Geräteinfo →  137 ‣ Mainboard-Modul →  141 ‣ →  142 Sensorelektronik ‣ Anzeigemodul →  143 ‣ Heartbeat →...
Seite 131 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Anzeige Die Diagnosemeldung lässt sich über Parameter Akt. Diagnose (→  130) anzeigen. Beispiel Zum Anzeigeformat: 24d12h13m00s Letzte Diagnose Navigation  Experte → Diagnose → Letzte Diagnose (0690) Voraussetzung Zwei Diagnoseereignisse sind bereits aufgetreten.
Seite 132: Untermenü "Diagnoseliste
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Anzeige Tage (d), Stunden (h), Minuten (m) und Sekunden (s) Betriebszeit Navigation  Experte → Diagnose → Betriebszeit (0652) Beschreibung Anzeige der Zeitdauer, die das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist.
Seite 133 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zeitstempel Navigation  Experte → Diagnose → Diagnoseliste → Zeitstempel Beschreibung Anzeige der Betriebszeit, zu der die Diagnosemeldung mit der höchsten Priorität aufgetre- ten ist. Anzeige Tage (d), Stunden (h), Minuten (m) und Sekunden (s) Zusätzliche Information...
Seite 134 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Diagnose 3 Navigation  Experte → Diagnose → Diagnoseliste → Diagnose 3 (0694) Beschreibung Anzeige der aktuell anstehenden Diagnosemeldung mit der dritthöchsten Priorität. Anzeige Symbol für Diagnoseverhalten, Diagnosecode und Kurztext. Zusätzliche Information...
Seite 135 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zeitstempel Navigation  Experte → Diagnose → Diagnoseliste → Zeitstempel Beschreibung Anzeige der Betriebszeit, zu der die Diagnosemeldung mit der vierthöchsten Priorität auf- getreten ist. Anzeige Tage (d), Stunden (h), Minuten (m) und Sekunden (s) Zusätzliche Information...
Seite 136: Untermenü "Ereignislogbuch
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART 3.6.2 Untermenü "Ereignislogbuch" Navigation  Experte → Diagnose → Ereignislogbuch ‣ Ereignislogbuch Filteroptionen (0705) ‣ Ereignisliste →  136 Filteroptionen  Navigation  Experte → Diagnose → Ereignislogbuch → Filteroptionen Beschreibung Auswahl der Kategorie, deren Ereignismeldungen in der Ereignisliste des Bedientools angezeigt werden.
Seite 137: Ereignisliste
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Ereignisliste →  137 Ereignisliste Navigation  Experte → Diagnose → Ereignislogbuch → Ereignisliste Beschreibung Anzeige der Historie an aufgetretenen Ereignismeldungen der in Parameter Filteroptio- nen ausgewählten Kategorie. Anzeige • Bei Ereignismeldung der Kategorie I Informationsereignis, Kurztext, Symbol für Ereignisaufzeichnung und Betriebszeit des...
Seite 138: Seriennummer
Max. 11-stellige Zeichenfolge aus Buchstaben und Zahlen. Zusätzliche Information Beschreibung Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Firmwareversion Navigation ...
Seite 139 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Anzeige Zeichenfolge im Format: xx.yy.zz Zusätzliche Information Anzeige Die Firmwareversion befindet sich auch auf: • Der Titelseite der Anleitung • Dem Messumformer-Typenschild Gerätename Navigation  Experte → Diagnose → Geräteinfo → Gerätename (0013) Beschreibung Anzeige des Namens des Messumformers.
Seite 140 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Der erweiterte Bestellcode gibt für das Messgerät die Ausprägung aller Merkmale der Pro- duktstruktur an und charakterisiert damit das Messgerät eindeutig. Befindet sich auch auf Typenschild von Messaufnehmer und Messumformer im Feld "Ext.
Seite 141: Untermenü "Mainboard-Modul
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Werkseinstellung 2.02.00 Zusätzliche Information Beschreibung In diesem elektronischen Typenschild ist ein Datensatz zur Geräteidentifizierung gespei- chert, der über die Daten von den Typenschildern hinausgeht, die außen am Gerät ange- bracht sind. 3.6.4 Untermenü...
Seite 142: Untermenü "Sensorelektronik
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Anzeige Positive Ganzzahl 3.6.5 Untermenü "Sensorelektronik" Navigation  Experte → Diagnose → Sensorelektronik ‣ Sensorelektronik Softwarerevision (0072) →  142 Build-Nr. Softw. (0079) →  142 Bootloader-Rev. (0073) →  142 Softwarerevision Navigation ...
Seite 143: Untermenü "Anzeigemodul
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter 3.6.6 Untermenü "Anzeigemodul" Navigation  Experte → Diagnose → Anzeigemodul ‣ Anzeigemodul Softwarerevision (0072) →  143 Build-Nr. Softw. (0079) →  143 Bootloader-Rev. (0073) →  143 Softwarerevision Navigation  Experte → Diagnose → Anzeigemodul → Softwarerevision (0072) Beschreibung Anzeige der Software-Revision des Moduls.
Seite 144: Untermenü "Min/Max-Werte
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART 3.6.7 Untermenü "Min/Max-Werte" Navigation  Experte → Diagnose → Min/Max-Werte ‣ Min/Max-Werte Min/Max rücksetz  Navigation  Experte → Diagnose → Min/Max-Werte → Min/Max rücksetz (5647) Beschreibung Auswahl von Messgrößen, deren gemessene Minimal-, Mittel- und Maximalwerte zurück- gesetzt werden sollen.
Seite 145 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Untermenü "Schallgeschwind." Navigation  Experte → Diagnose → Min/Max-Werte → Messstelle 1 → Schallgeschwind. ‣ Schallgeschwind. Max. Wert (2968) →  145 Min. Wert (2969) →  145 Max. Wert Navigation  Experte → Diagnose → Min/Max-Werte → Messstelle 1 → Schallgeschwind. → Max.
Seite 146 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Max. Wert Navigation  Experte → Diagnose → Min/Max-Werte → Messstelle 1 → Sensorelek.temp. → Max. Wert (3020) Beschreibung Maximaler Wert der Sensorelektroniktemperatur seit dem letzten Zurücksetzen. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung Positive Gleitkommazahl Min.
Seite 147 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Min. Wert Navigation  Experte → Diagnose → Min/Max-Werte → Messstelle 1 → Signalstärke → Min. Wert (2973) Beschreibung Minimaler Wert der Signalstärke seit dem letzten Zurücksetzen. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 dB Untermenü...
Seite 148: Untermenü "Heartbeat
Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Werkseinstellung 0 m/s Untermenü "Messstofftemp." Navigation  Experte → Diagnose → Min/Max-Werte → Messstelle 1 → Messstofftemp. ‣ Messstofftemp. Max. Wert (2963) →  148 Min. Wert (2950) →  148 Max. Wert Navigation ...
Seite 149: Untermenü "Simulation
Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Navigation  Experte → Diagnose → Heartbeat ‣ Heartbeat ‣ Grundeinstellung ‣ Verifik.ausführ. ‣ Verifik.ergebnis 3.6.9 Untermenü "Simulation" Navigation  Experte → Diagnose → Simulation ‣ Simulation →  150 Zuord. Prozessgr (1810) Wert Prozessgr.
Seite 150 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zuord. Prozessgr  Navigation  Experte → Diagnose → Simulation → Zuord. Prozessgr (1810) Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktionskontrolle (C) angezeigt.
Seite 151 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Sim. Stromausg 1  Navigation  Experte → Diagnose → Simulation → Sim. Stromausg 1 (0354–1) Beschreibung Auswahl zum Ein- und Ausschalten der Simulation des Stromausgangs. Solange die Simu- lation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Katego- rie Funktionskontrolle (C) angezeigt.
Seite 152 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Werkseinstellung Zusätzliche Information Beschreibung Der gewünschte Simulationswert wird in Parameter Wert Freq.aus. (→  152) fest- gelegt. Auswahl • Aus Die Frequenzsimulation ist ausgeschaltet. Das Gerät befindet sich im gewöhnlichen Messbetrieb oder es wird eine andere Prozessgröße simuliert.
Seite 153 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Zusätzliche Information Beschreibung Der gewünschte Simulationswert wird in Parameter Wert Impuls. (→  153) fest- gelegt. Auswahl • Aus Die Impulssimulation ist ausgeschaltet. Das Gerät befindet sich im gewöhnlichen Mess- betrieb oder es wird eine andere Prozessgröße simuliert.
Seite 154 Beschreibung der Geräteparameter Proline Prosonic Flow 100 HART Zusätzliche Information Beschreibung Der gewünschte Simulationswert wird in Parameter Schaltzustand (→  154) fest- gelegt. Auswahl • Aus Die Schaltsimulation ist ausgeschaltet. Das Gerät befindet sich im gewöhnlichen Messbe- trieb oder es wird eine andere Prozessgröße simuliert.
Seite 155 Proline Prosonic Flow 100 HART Beschreibung der Geräteparameter Ereign.kategorie  Navigation  Experte → Diagnose → Simulation → Ereign.kategorie (0738) Beschreibung Auswahl der Kategorie der Diagnoseereignisse, die für die Simulation in Parameter Sim. Diagnose (→  155) angezeigt werden. Auswahl •...
Seite 156: Länderspezifische Werkseinstellun- 4 Gen
Länderspezifische Werkseinstellungen Proline Prosonic Flow 100 HART Länderspezifische Werkseinstellungen SI-Einheiten Nicht für USA und Kanada gültig. 4.1.1 Systemeinheiten Masse Massefluss kg/h Volumen m³ Volumenfluss m³/h Geschwindigkeit Temperatur °C Länge 4.1.2 Endwerte Die Werkseinstellungen gelten für folgende Parameter: • 20 mA-Wert (Endwert des Stromausgang) •...
Seite 157: Us-Einheiten
Proline Prosonic Flow 100 HART Länderspezifische Werkseinstellungen Nennweite Einschaltpunkt (v ~ 0,1 m/s) [mm] /min] 14,4 24,0 33,6 57,6 127,2 US-Einheiten Nur für USA und Kanada gültig. 4.2.1 Systemeinheiten Masse Massefluss lb/min Volumen ft³ Volumenfluss ft³/min Geschwindigkeit ft/s Temperatur °F Länge...
Seite 158: Einschaltpunkt Schleichmengenunterdrückung
Länderspezifische Werkseinstellungen Proline Prosonic Flow 100 HART Nennweite [gal/Puls] [in] 4.2.5 Einschaltpunkt Schleichmengenunterdrückung Der Einschaltpunkt ist abhängig von Messstoffart und Nennweite. Nennweite Einschaltpunkt (v ~ 0,1 m/s) [in] /min] 2 ½ 15,2 33,6 Endress+Hauser...
Seite 159: Erläuterung Der Einheitenabkür
Proline Prosonic Flow 100 HART Erläuterung der Einheitenabkürzungen Erläuterung der Einheitenabkürzungen SI-Einheiten Prozessgröße Einheiten Erläuterung Geschwindigkeit m/s Meter/Zeiteinheit Masse g, kg, t Gramm, Kilogramm, Tonne Massefluss g/s, g/min Gramm/Zeiteinheit kg/s, kg/min, kg/h, kg/d Kilogramm/Zeiteinheit t/h, t/d Tonne/Zeiteinheit Temperatur °C , K...
Seite 160: Stichwortverzeichnis
Stichwortverzeichnis Proline Prosonic Flow 100 HART Stichwortverzeichnis 0 … 9 Burst-Variable 2 (Parameter) ....104 Burst-Variable 3 (Parameter) ....104 0/4 mA-Wert (Parameter) .
Seite 161 Proline Prosonic Flow 100 HART Stichwortverzeichnis Ausschaltpunkt Einschaltpunkt Schleichmengenunterdrück. Impuls-/Frequenz-/Schaltausgang 1 (0464–1) 95 (1805) ....... . . 56 Ausschaltpunkt Schleichmengenunterdrück.
Seite 162 Stichwortverzeichnis Proline Prosonic Flow 100 HART Hersteller-ID (0259) ..... . 109 Nennweite (2807) ......61 Hintergrundbeleuchtung (0111) .
Seite 163 Proline Prosonic Flow 100 HART Stichwortverzeichnis Zuordnung Diagnoseverhalten Impuls-/Frequenz-/Schaltausgang 1 (0482–1) 92 Einheit (Parameter) ......129 Zuordnung Frequenzausgang Einheit kinematische Viskosität (Parameter) .
Seite 164 Stichwortverzeichnis Proline Prosonic Flow 100 HART Geschwindigkeitseinheit (Parameter) ... . . 51 Messwerte (Untermenü) ..... . 39 Messwertunterdrückung (Parameter) .
Seite 165 Proline Prosonic Flow 100 HART Stichwortverzeichnis Summenzählerüberlauf 1 … n (Parameter) ..46 Simulation ......149 Summenzählerwert 1 …...
Seite 166 Stichwortverzeichnis Proline Prosonic Flow 100 HART Zuordnung Verhalten von Diagnosenr. 441 (Parame- ter) ........33 Zuordnung Verhalten von Diagnosenr.
Seite 168 www.addresses.endress.com...

Endress+Hauser Proline Prosonic Flow 100 HART Betriebsanleitung
