Montage und Installation
 Anschluss Digitalmodul

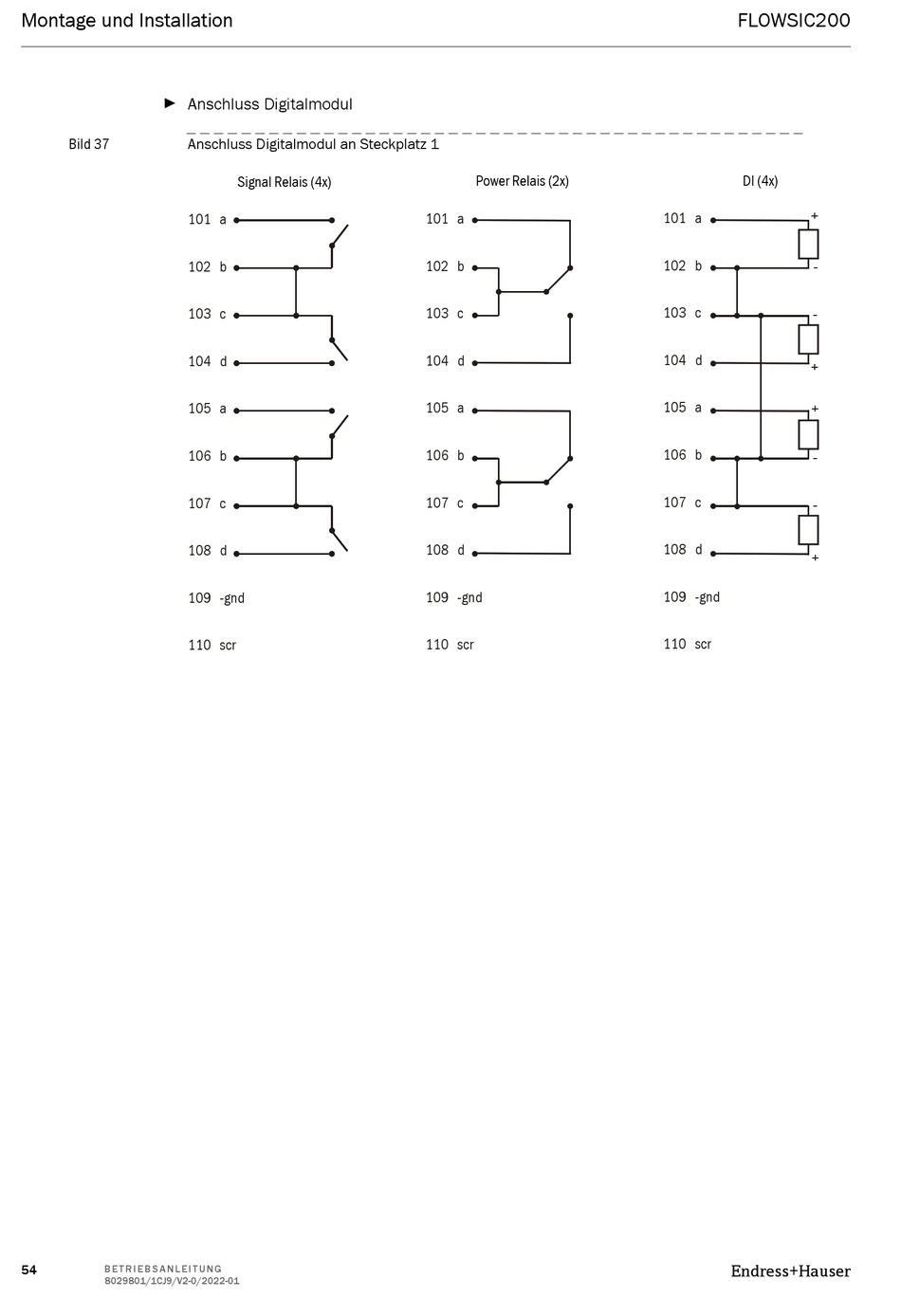

Bild 37 Anschluss Digitalmodul an Steckplatz 1
101 a
102 b
103 c
104 d
105 a
106 b
107 c
108 d
109 -gnd
110 scr
54
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Signal Relais (4x) Power Relais (2x)
101 a
102 b
103 c
104 d
105 a
106 b
107 c
108 d
109 -gnd
110 scr
FLOWSIC200
DI (4x)
+
101 a
102 b
-
103 c
-
104 d
+
105 a
+
106 b
-
107 c
-
108 d
+
109 -gnd
110 scr
