FLOWSIC200
Erweiterte Inbetriebnahme
4 . 3
Optionale Analog- und Digitalausgangsmodule parametrieren
4.3.1
Voraussetzung ist, dass die in der MCU installierten Module aktiviert sind. Dazu die
Gerätedatei „MCU" öffnen, das Verzeichnis „Parametrierung / Systemkonfiguration"
wählen und prüfen, ob die im Feld „Anzahl peripherer I/O" eingetragene Anzahl der
Ausgänge mit den vorhandenen übereinstimmt (bei Bedarf korrigieren).

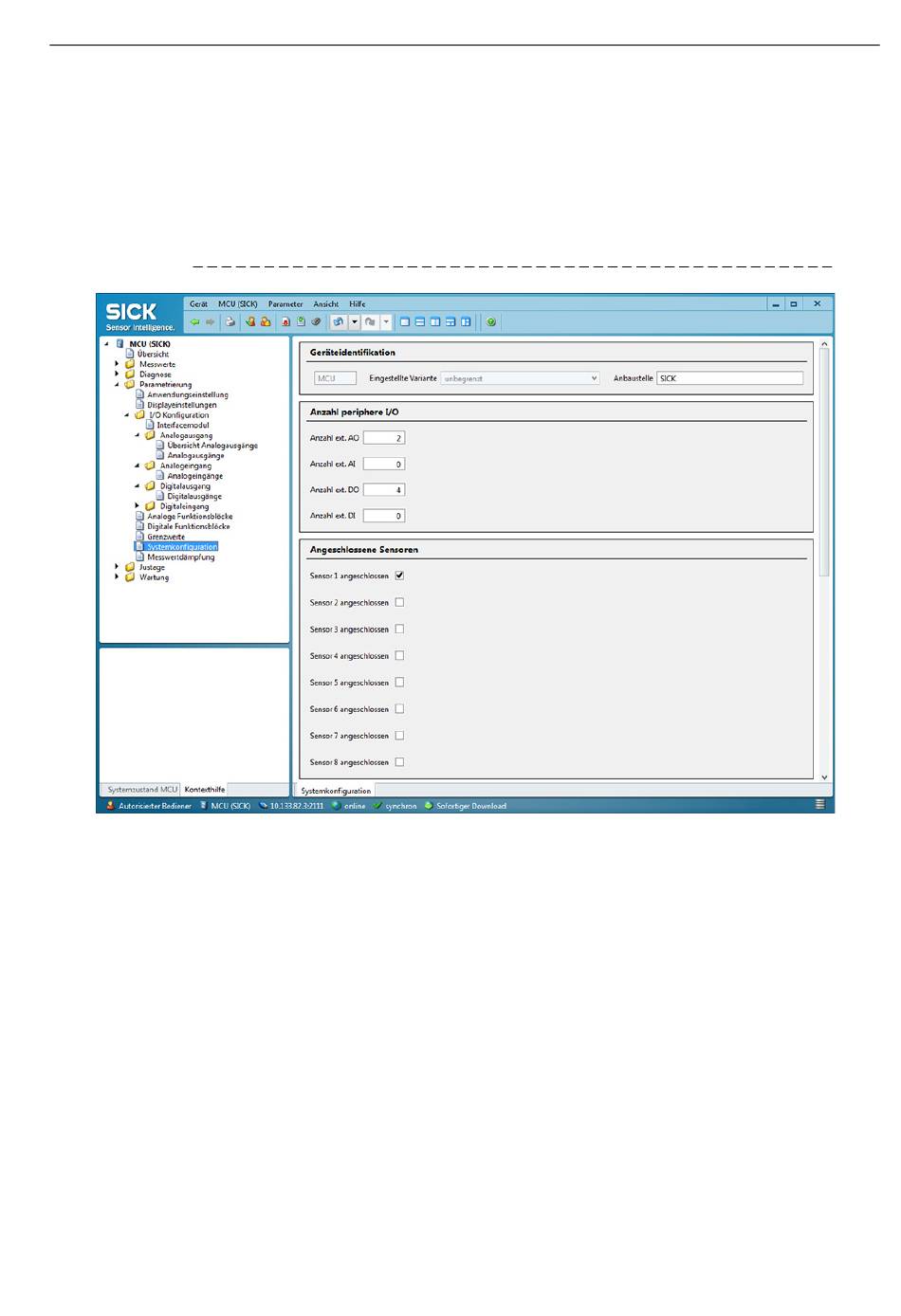

Bild 76
Verzeichnis „Parametrierung / Systemkonfiguration" (Beispiel für Einstellungen)
Analogausgänge
4.3.1.1
Die Parametrierung ist gemäß → S. 73, §4.2.6 vorzunehmen (→ S. 74, Bild 61).
Die Grundeinstellungen (Unterverzeichnis „Übersicht Analogausgänge" (→
gelten für alle zusätzlichen Analogausgänge in gleicher Weise.
Endress+Hauser
Inbetriebnahme und Parametrierung
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
S. 73, Bild 60)
85
