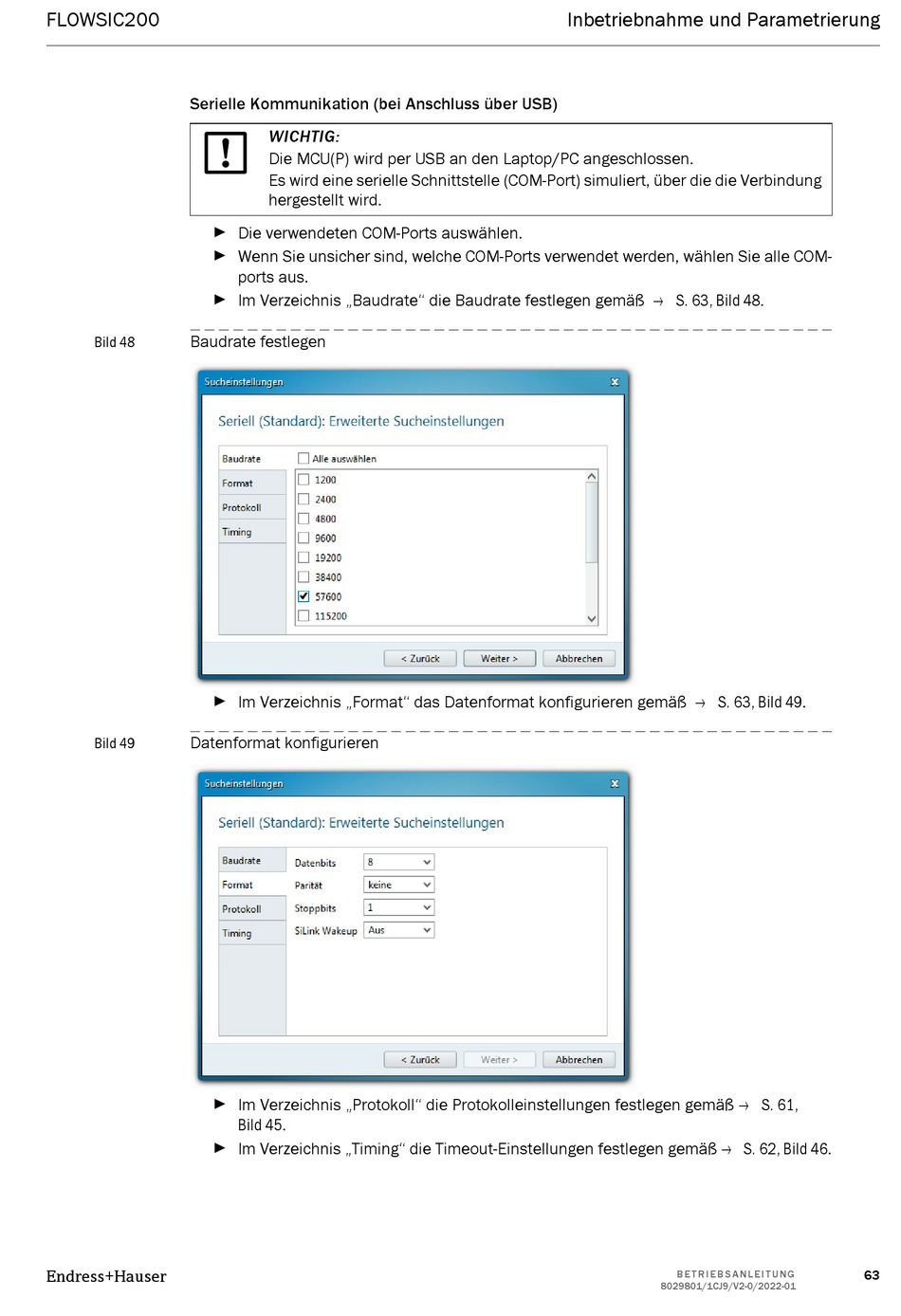

Endress+Hauser FLOWSIC200 Betriebsanleitung Seite 63

FLOWSIC200
Serielle Kommunikation (bei Anschluss über USB)
 Die verwendeten COM-Ports auswählen.
 Wenn Sie unsicher sind, welche COM-Ports verwendet werden, wählen Sie alle COM-
 Im Verzeichnis „Baudrate" die Baudrate festlegen gemäß → S. 63, Bild 48.
Baudrate festlegen
Bild 48
 Im Verzeichnis „Format" das Datenformat konfigurieren gemäß → S. 63, Bild 49.
Datenformat konfigurieren
Bild 49
 Im Verzeichnis „Protokoll" die Protokolleinstellungen festlegen gemäß → S. 61,
 Im Verzeichnis „Timing" die Timeout-Einstellungen festlegen gemäß → S. 62, Bild 46.
Endress+Hauser
WICHTIG:
Die MCU(P) wird per USB an den Laptop/PC angeschlossen.
Es wird eine serielle Schnittstelle (COM-Port) simuliert, über die die Verbindung
hergestellt wird.
ports aus.
Bild 45.
Inbetriebnahme und Parametrierung
