Produktbeschreibung
Funktionsprinzip
2.1.3
Das FLOWSIC200 arbeitet nach dem Prinzip der Ultraschall-Laufzeitdifferenzmessung. Auf
beiden Seiten eines Tunnels werden Sende-/Empfangseinheiten in einem bestimmten
Neigungswinkel zur Strömung montiert (→ Bild 4).
Die Sende-/Empfangseinheiten enthalten piezoelektrische Ultraschallwandler, die ab-
wechselnd als Sender und Empfänger arbeiten. Die Schallimpulse werden im Winkel α zur
Strömungsrichtung abgestrahlt. In Abhängigkeit vom Winkel α und der Strömungsge-
schwindigkeit ergeben sich durch „Mitnahme- bzw. Bremseffekte" unterschiedliche Lauf-
zeiten für die jeweilige Schallrichtung (Formeln 2.1 und 2.2). Die Laufzeiten der Schall-
impulse unterscheiden sich dabei umso mehr, je höher die Strömungsgeschwindigkeit und
je kleiner der Winkel zur Strömungsrichtung ist.
Die Strömungsgeschwindigkeit v wird aus der Differenz beider Laufzeiten unabhängig vom
Wert der Schallgeschwindigkeit ermittelt. Änderungen der Schallgeschwindigkeit durch
Druck- oder Temperaturschwankungen haben damit bei diesem Messverfahren keinen
Einfluss auf die ermittelte Strömungsgeschwindigkeit.

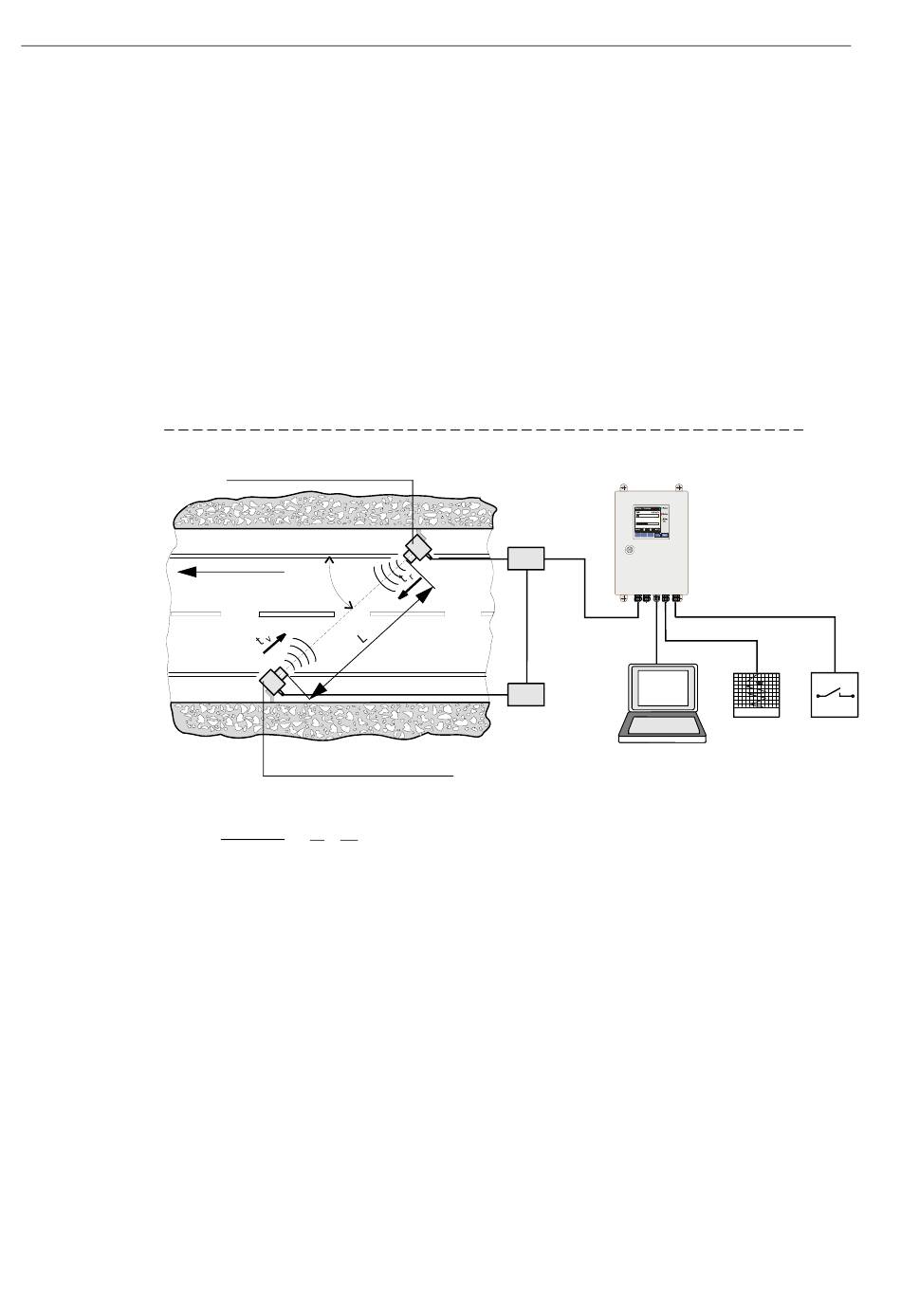

Bild 4
Funktionsprinzip FLOWSIC200
Strömungsrichtung
16
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
Sende-/Empfangseinheit Master
α
Sende-/Empfangseinheit Slave
L
1
1
(
)
·
-
v =
·
cos α
2
t
t
r
v
MCU
Tak
-40°
SOPAS ET
v = Strömungsgeschwindigkeit in m/s
L = Messstrecke in m
α = Neigungswinkel in °
t
=Laufzeit des Schalls in Strömungsrichtung
v
t
=Laufzeit des Schalls entgegen der Strömung
r
FLOWSIC200
18,7°
60°
