Montage und Installation

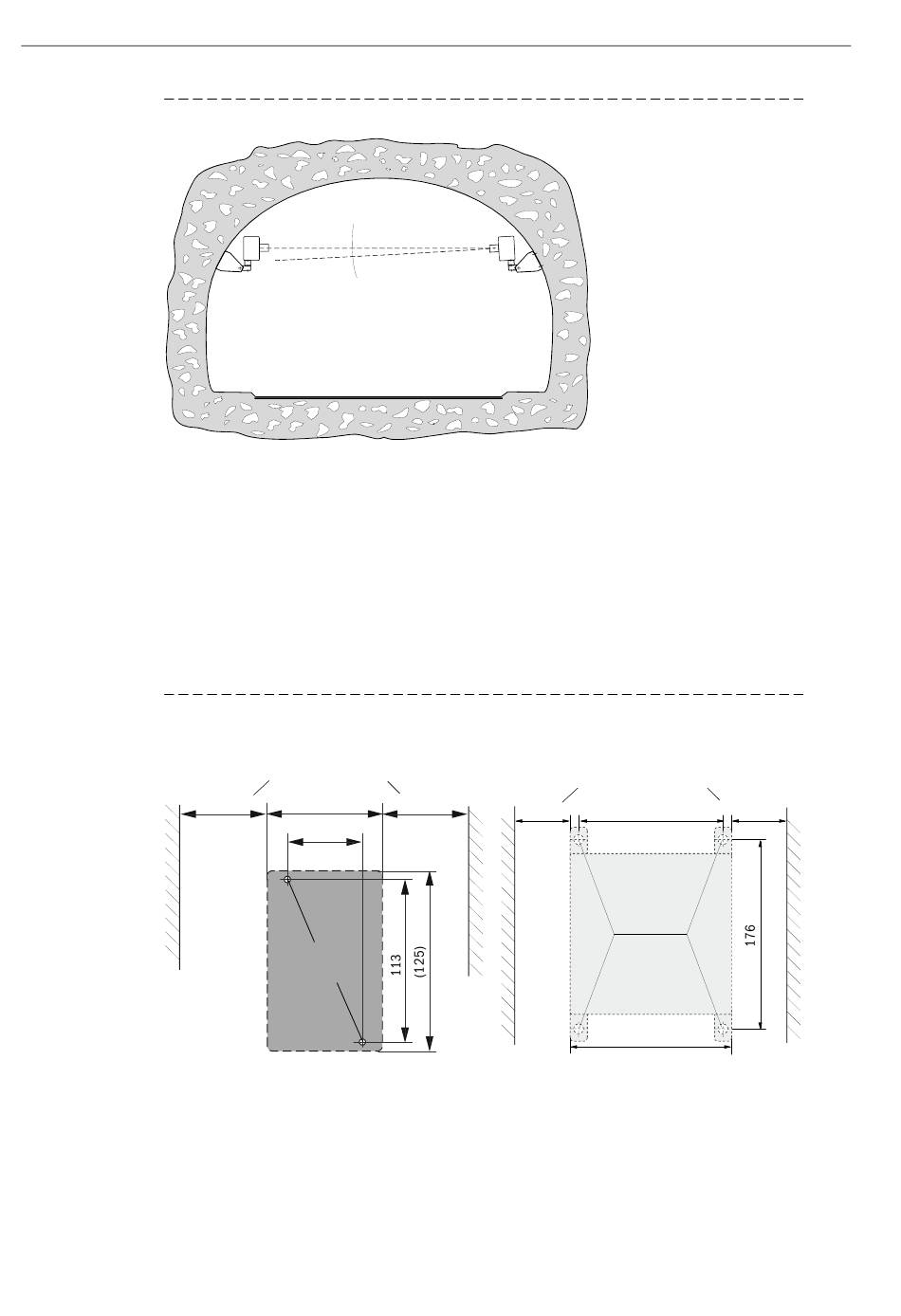

Bild 23
Zulässiger Verschwenkbereich horizontal
In Ausnahmefällen können beide Sende-/Empfangseinheiten bis zu 5° nach unten geneigt
montiert werden (→ S. 32, §3.1.2).
Die Sende-/Empfangseinheiten können in 2 Schritten ausgerichtet werden:
1 Grobausrichtung mit Hilfsmittel (Schnur o. ä.) oder nach Sicht
2 Feinjustierung mittels Laserpointer o. ä.
Montage Anschlussbox
3.2.5
Diese Baugruppe ist auf einer ebenen Fläche (Tunnelwand oder -decke) gemäß → Bild 24 zu
montieren. Zur Befestigung können die jeweils geeigneten Befestigungssätze gemäß →
S. 26, §2.2.5 verwendet werden (Bohrlochabmessungen und Einbau → S. 34, Bild 14).
Bild 24
Montagemaße Anschlussbox
40
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
< 1°
Alu-Gehäuse
Freiraum für Kabel
(80)
> 150
52
M4
> 150
> 150
FLOWSIC200
Edelstahlgehäuse
Freiraum für Kabel
> 150
132
M 8
(150)
