Montage und Installation
Projektierung
3. 1
Planungsschritte
3.1.1
Vor Beginn der Montage- und Installationsarbeiten sind folgende Planungen notwendig:
Messort(e) festlegen.
Systemkomponenten gemäß → S. 18, §2.2 entsprechend der Einsatzbedingungen und
Kundenanforderungen auswählen.
Anbauorte festlegen für Sende-/Empfangseinheiten, MCU und Anschlussboxen.
Spannungsversorgung planen.
Anforderungen an den Anbauort für die Sende-/Empfangseinheiten
3.1.2
Die Sende-/Empfangseinheiten Master und Slave sind an einander gegenüberliegenden
Tunnelwänden in ausreichender Höhe über der Fahrbahn seitlich versetzt zu montieren
(→ Bild 12). Der Winkel zwischen Mess- und Tunnelachse sollte nicht wesentlich größer als
60° sein (Minimalwert 45°).

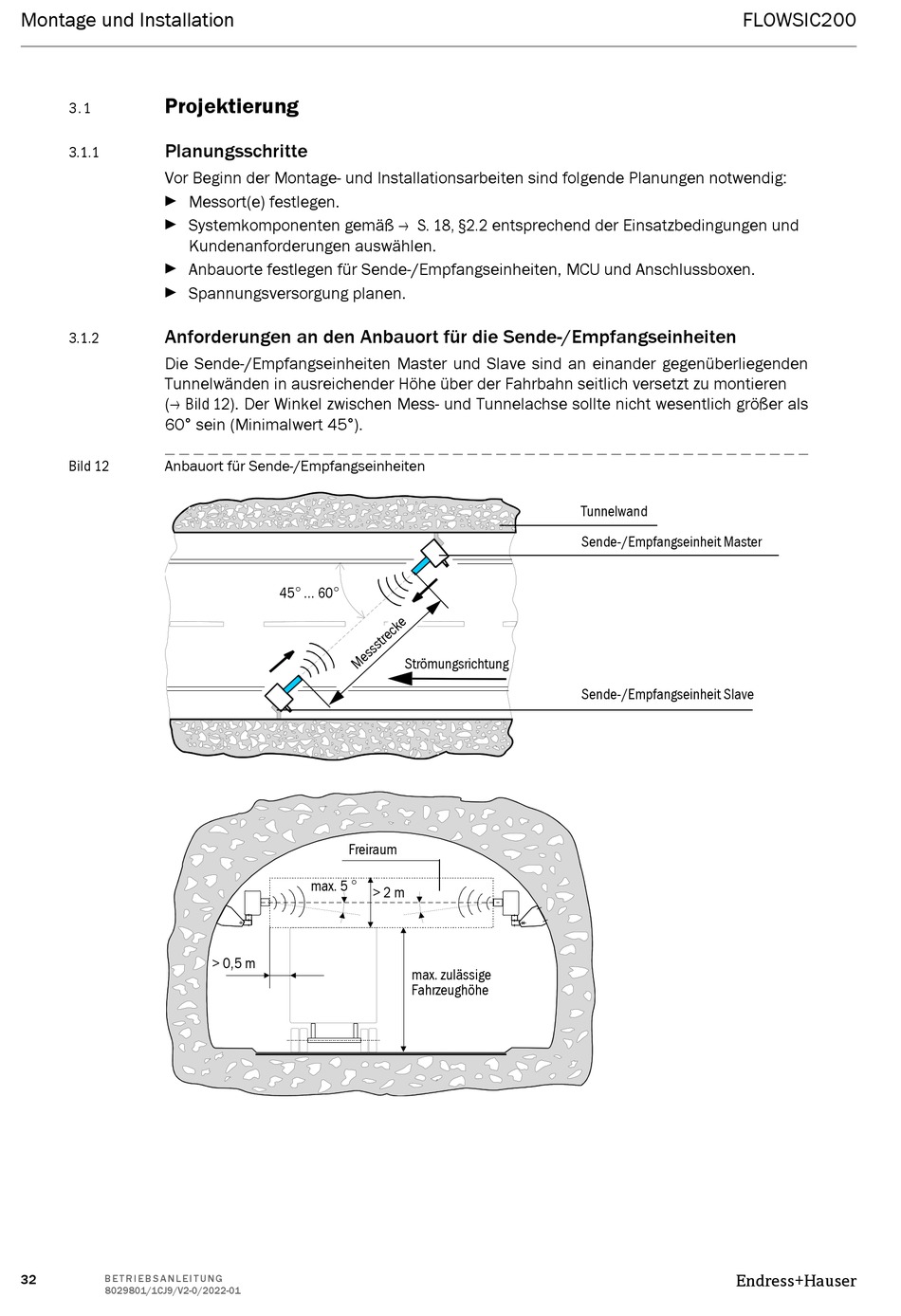

Bild 12
Anbauort für Sende-/Empfangseinheiten
32
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
45° ... 60°
Freiraum
max. 5 °
> 2 m
> 0,5 m
Strömungsrichtung
max. zulässige
Fahrzeughöhe
FLOWSIC200
Tunnelwand
Sende-/Empfangseinheit Master
Sende-/Empfangseinheit Slave
