Montage und Installation
Busadressierung über Hardwareeinstellung
3.2.2.2
Bei die Busssystemen erforderliche Busadresse einer Sende-/Empfangseinheit (nur
Master) kann hard- oder softwaremäßig (→ S. 94, §4.3.4) zugeordnet werden. Die hardware-
mäßige Adressierung wird mit Start des Programms SOPAS ET (→ S. 56, §4.1) eingelesen
und hat eine höhere Priorität als eine softwaremäßige Adressierung.
Busadresse und Sensornummer in der MCU sind immer identisch.
Standardmäßig wird die Adresse mittels Miniaturschalter auf der Digitalplatine in der
Sende-/Empfangseinheit eingestellt (3 Schalter für hexadezimale Adressierung von
Adresse 1 bis 7; → Bild 16). Zur Änderung der Adresse ist die Sende-/Empfangseinheit zu
öffnen und die gewünschte Adresse einzustellen. Anschließend ist die Sende-/
Empfangseinheit wieder zu verschließen.

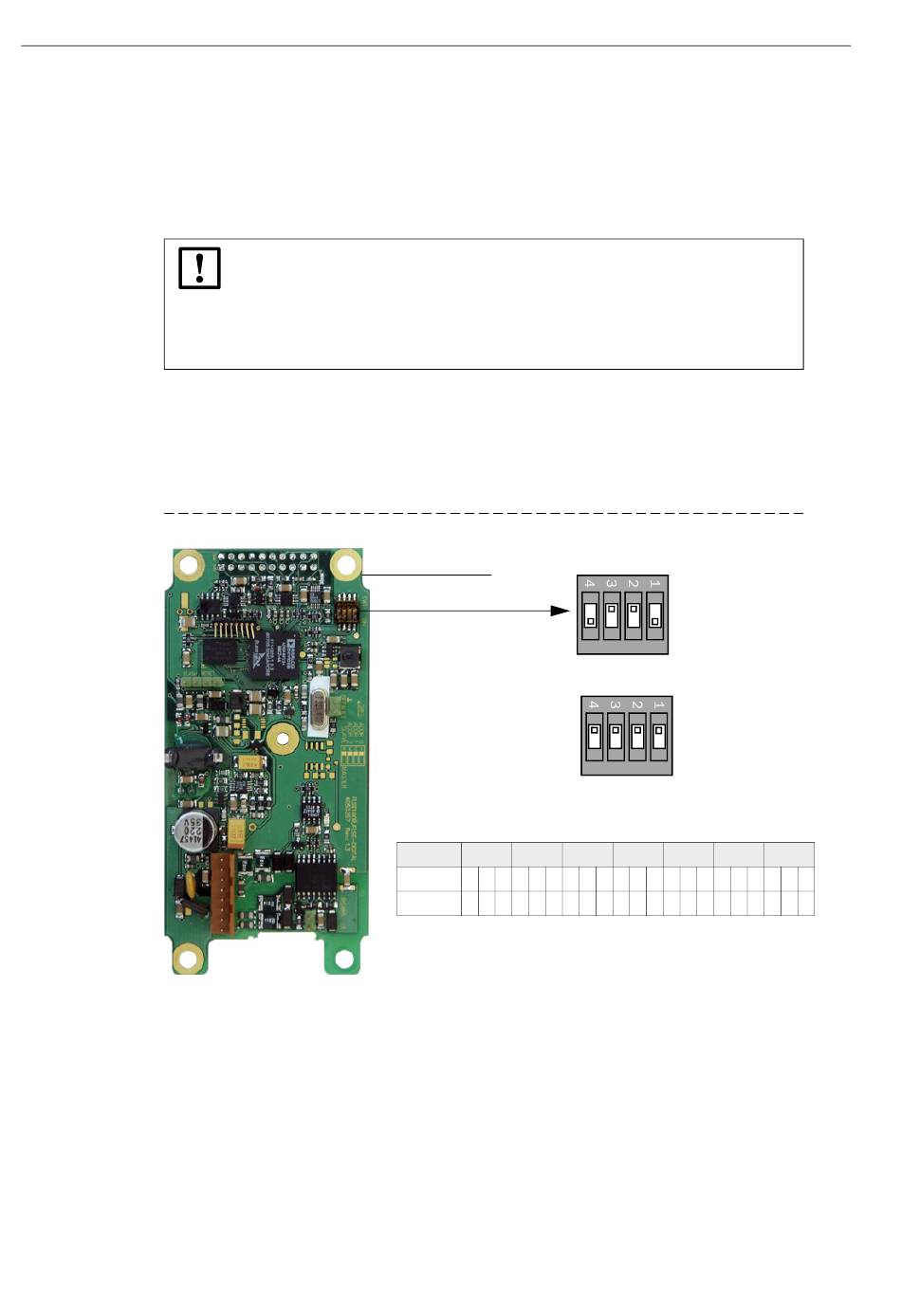

Bild 16
Hardwaremäßige Adressierung der Sende-/Empfangseinheit
36
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
WICHTIG:
Bei Bussystemen muss sichergestellt sein, dass die Busadressierung der
Master FLSE200 korrekt eingestellt ist.
Die Sende-/Empfangseinheiten müssen unterschiedlich adressiert sein.
Gleiche Adressen mehrerer Einheiten führen zum Abbruch der Kommunikation
mit der MCU!
Digitalplatine
Miniaturschalter
Schalter 4 dient zur
Umschaltung Master -
Slave
Adresse 1
Schalter 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
ON
Schalter
(Schalterstellung für Adresse 1/Master)
(Keine Adressierung/Slave)
2
3
4
x
x
x x
FLOWSIC200
Stellung
OFF
ON
Stellung
OFF
ON
5
6
7
x x
x
x x x x x
