FLOWSIC200
Montage der Steuereinheit MCU
3.2.6
Die Steuereinheit ist an einer senkrechten, ebenen, gut zugänglichen und geschützten
Stelle gemäß Bild 25 zu montieren.

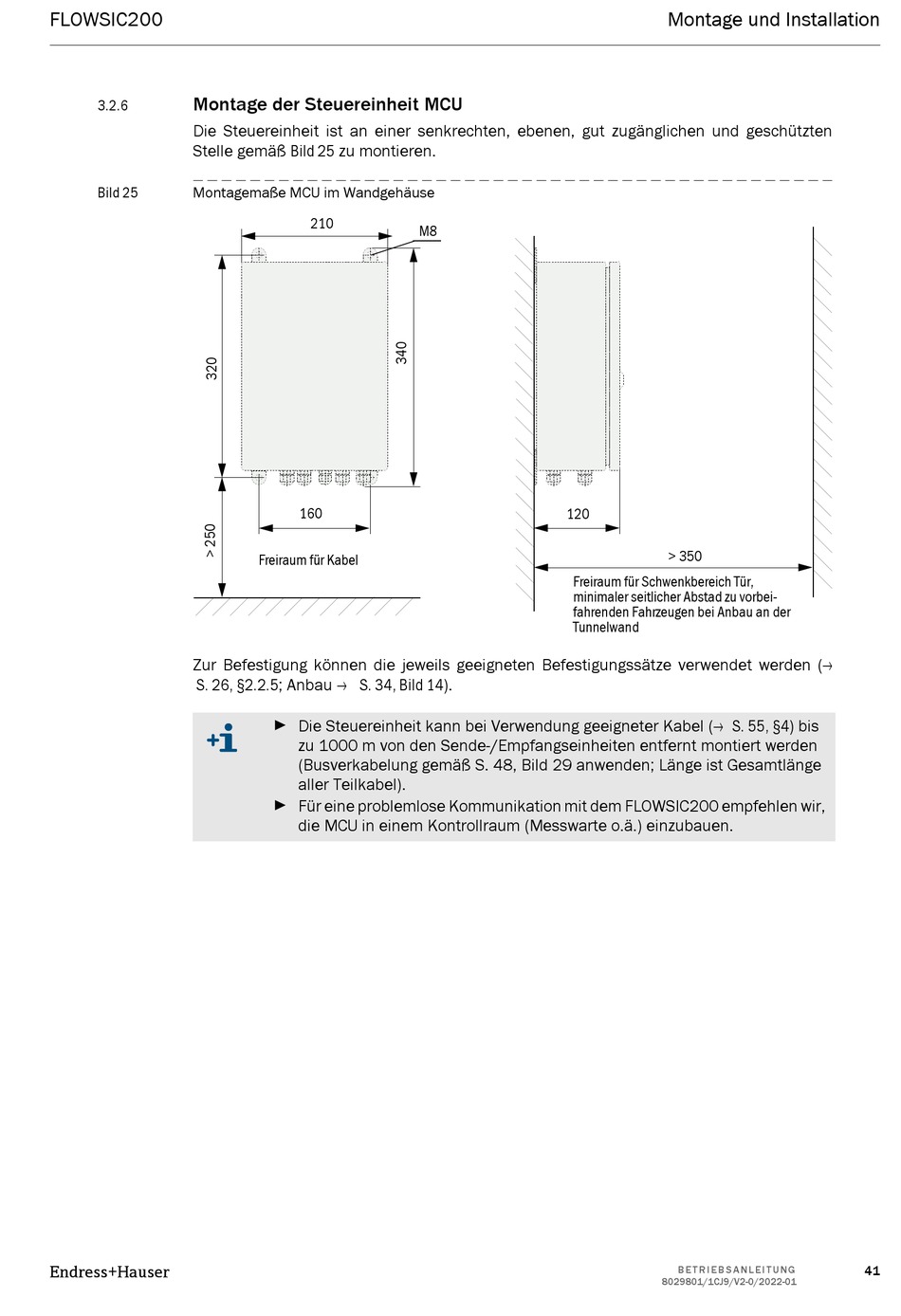

Bild 25
Montagemaße MCU im Wandgehäuse
Zur Befestigung können die jeweils geeigneten Befestigungssätze verwendet werden (→
S. 26, §2.2.5; Anbau → S. 34, Bild 14).
Endress+Hauser
210
M8
160
Freiraum für Kabel
Die Steuereinheit kann bei Verwendung geeigneter Kabel (→ S. 55, §4) bis
zu 1000 m von den Sende-/Empfangseinheiten entfernt montiert werden
(Busverkabelung gemäß S. 48, Bild 29 anwenden; Länge ist Gesamtlänge
aller Teilkabel).
Für eine problemlose Kommunikation mit dem FLOWSIC200 empfehlen wir,
die MCU in einem Kontrollraum (Messwarte o.ä.) einzubauen.
Montage und Installation
120
> 350
Freiraum für Schwenkbereich Tür,
minimaler seitlicher Abstad zu vorbei-
fahrenden Fahrzeugen bei Anbau an der
Tunnelwand
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
41
