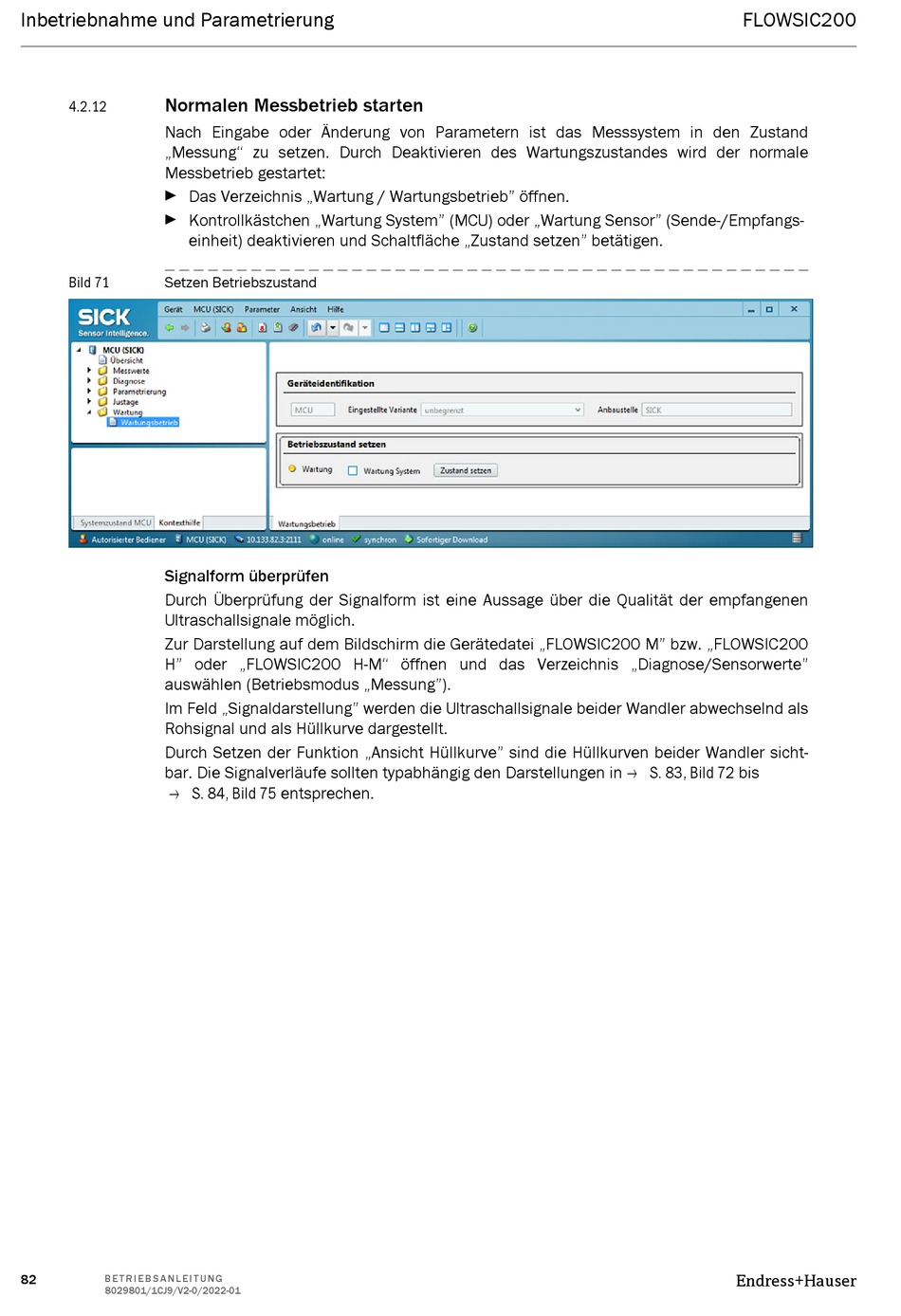

Inbetriebnahme und Parametrierung
Normalen Messbetrieb starten
4.2.12
Nach Eingabe oder Änderung von Parametern ist das Messsystem in den Zustand
„Messung" zu setzen. Durch Deaktivieren des Wartungszustandes wird der normale
Messbetrieb gestartet:
Das Verzeichnis „Wartung / Wartungsbetrieb" öffnen.
Kontrollkästchen „Wartung System" (MCU) oder „Wartung Sensor" (Sende-/Empfangs-
einheit) deaktivieren und Schaltfläche „Zustand setzen" betätigen.
Bild 71
Setzen Betriebszustand
Signalform überprüfen
Durch Überprüfung der Signalform ist eine Aussage über die Qualität der empfangenen
Ultraschallsignale möglich.
Zur Darstellung auf dem Bildschirm die Gerätedatei „FLOWSIC200 M" bzw. „FLOWSIC200
H" oder „FLOWSIC200 H-M" öffnen und das Verzeichnis „Diagnose/Sensorwerte"
auswählen (Betriebsmodus „Messung").
Im Feld „Signaldarstellung" werden die Ultraschallsignale beider Wandler abwechselnd als
Rohsignal und als Hüllkurve dargestellt.
Durch Setzen der Funktion „Ansicht Hüllkurve" sind die Hüllkurven beider Wandler sicht-
bar. Die Signalverläufe sollten typabhängig den Darstellungen in → S. 83, Bild 72 bis
→ S. 84, Bild 75 entsprechen.
