FLOWSIC200
Analogeingänge parametrieren
4.2.7
Im Verzeichnis „Parametrierung / I/O Konfiguration / Analogeingang / Analogeingänge"
können in den Gruppen „Analogeingang 1 - Parameter" und „Analogeingang 2 - Parameter"
die standardmäßig vorhandenen Analogeingänge zu ggf. zu normierenden Messwerte
zugeordnet und der jeweilige Messbereich festgelegt werden.

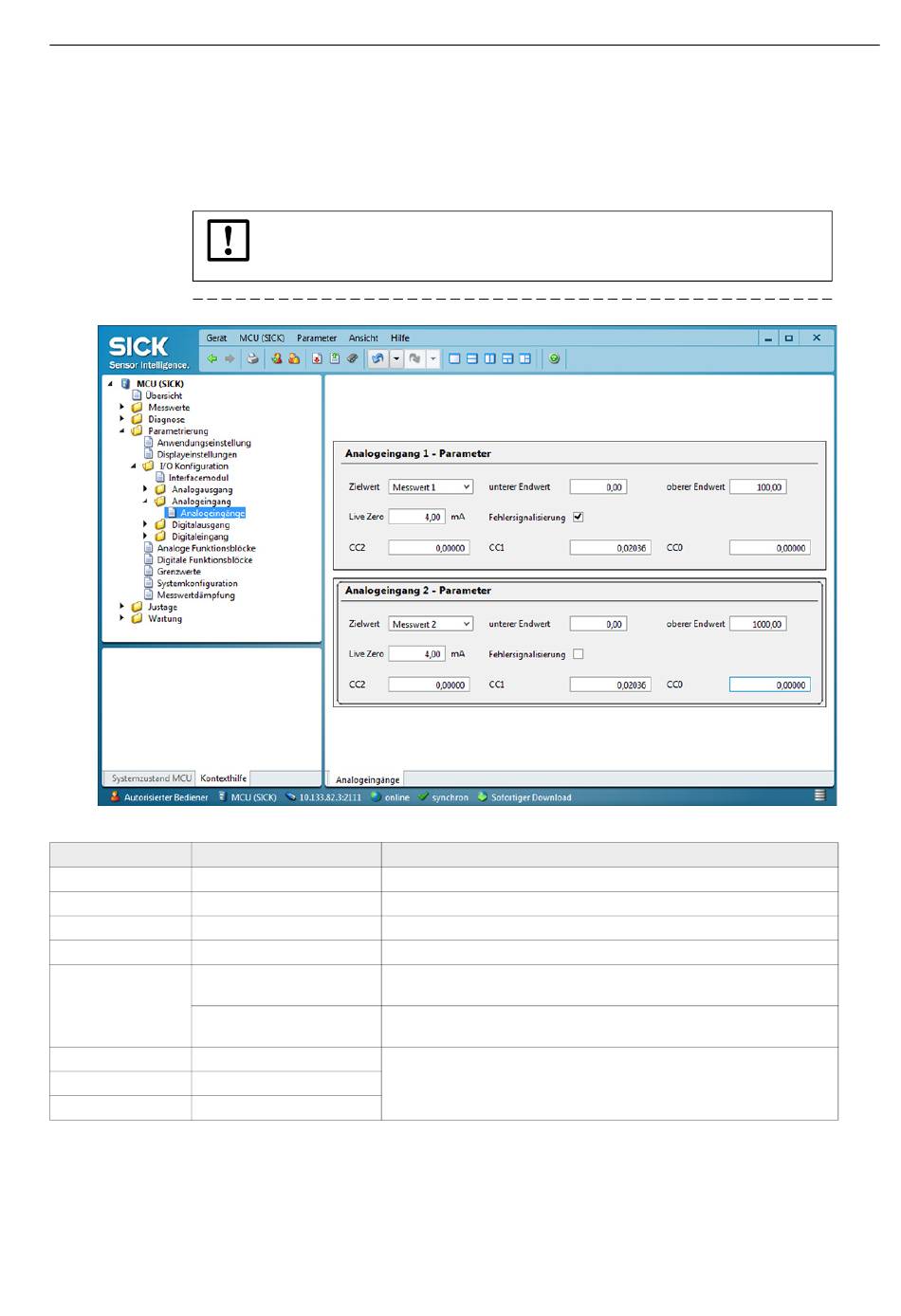

Bild 62
Verzeichnis „Parametrierung / I/O Konfiguration / Analogeingang / Analogeingänge"(Beispiel)
Fenster
Parameter
Zielwert
Messwert 1 bis 8
unterer Endwert
Untere Messbereichsgrenze
oberer Endwert
Obere Messbereichsgrenze
Live Zero
Nullpunkt (Wert > 0 mA)
Fehlersignalisierung
inaktiv
aktiv
CC2
quadratischer Korrekturfaktor Korrekturfaktoren zur Kalibrierung der Eingabegröße (werkseitig voreinge-
CC1
linearer Korrekturfaktor
CC0
absoluter Korrekturfaktor
Endress+Hauser
WICHTIG:
Die Korrekturfaktoren CC2, CC1 und CC0 sind werkseitig voreingestellt und
dürfen nur vom Endress+Hauser Service geändert werden.
Bemerkung
Dem gewählten Analogeingang zuzuordnende Messgröße
physikalischer Wert bei Live Zero
physikalischer Wert beim maximalen Strom
Festlegung des mA-Wertes für Messbereichsanfang
Bei Unter- oder Überschreitung des eingestellten Strombereiches (LZ bis
20 mA) wird kein Fehler gemeldet.
Bei Unter- oder Überschreitung des eingestellten Strombereiches (LZ bis
20 mA) wird ein Fehler gemeldet.
stellt)
Änderung nur durch Endress+Hauser Service!
Inbetriebnahme und Parametrierung
B E T R I E B S A N L E I T U N G
8029801/1CJ9/V2-0/2022-01
75
