4. Inbetriebnahme
4.1. Mechanisch

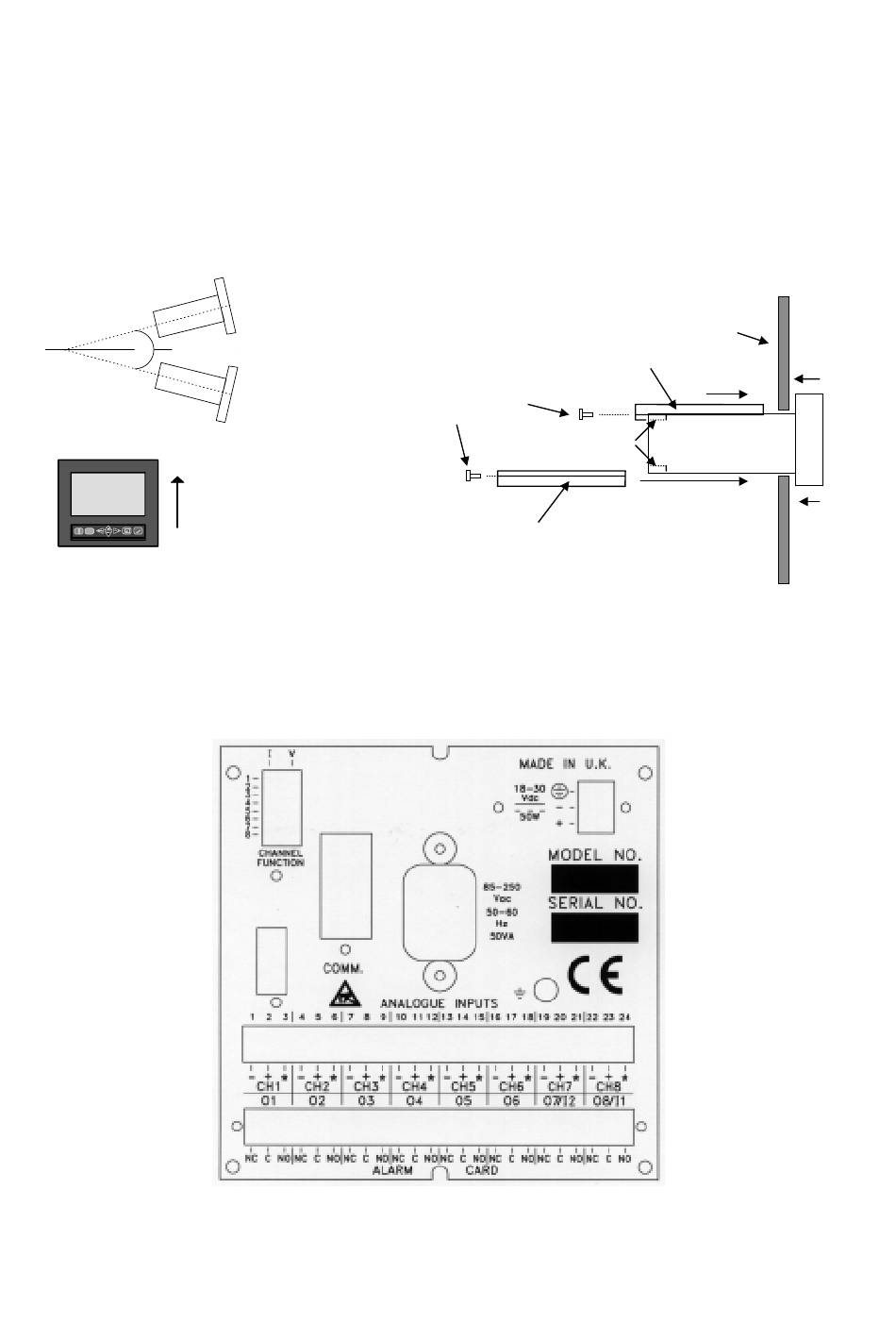

4.1.1. Screenmaster 200/ScreenMaster 300
Alle diese Modelle sind für Frontplattenmontage vorgesehen, wie nachfolgend gezeigt. Der Schreiber
wird von vorn in den Plattenausschnitt eingeschoben und durch zwei Montageschienen gehalten, die
mittels zweier M4x16 mm - Flachkopfschrauben gegen die Rückseite der Platte gepresst werden.
Maximaler
Einbauwinkel
25°
Horizontal
25°
Penny+Giles
TR END VIEW™
Einbau mit
dieser Seite
oben
M O D E
M E N U
SHI FT
4.2. Elektrisch
Alle elektrischen Verbindungen erfolgen über die Geräterückseite, deren Layout wie folgt aussieht:
Montageschiene
Flachkopfschrauben
M4 x 16 mm
Montageschiene
Warnung: Montageschiene-Befestigungs-
schrauben beim Anziehen nicht überdrehen
5
Min. Frontplattendicke: 2,0 mm
Frontplatte
Schreiber
Gewinde M4
