4.2.2.1. Standard-Analog-Eingangskarte
Referenz
Signal
Rückführung
Sensor
0-5V

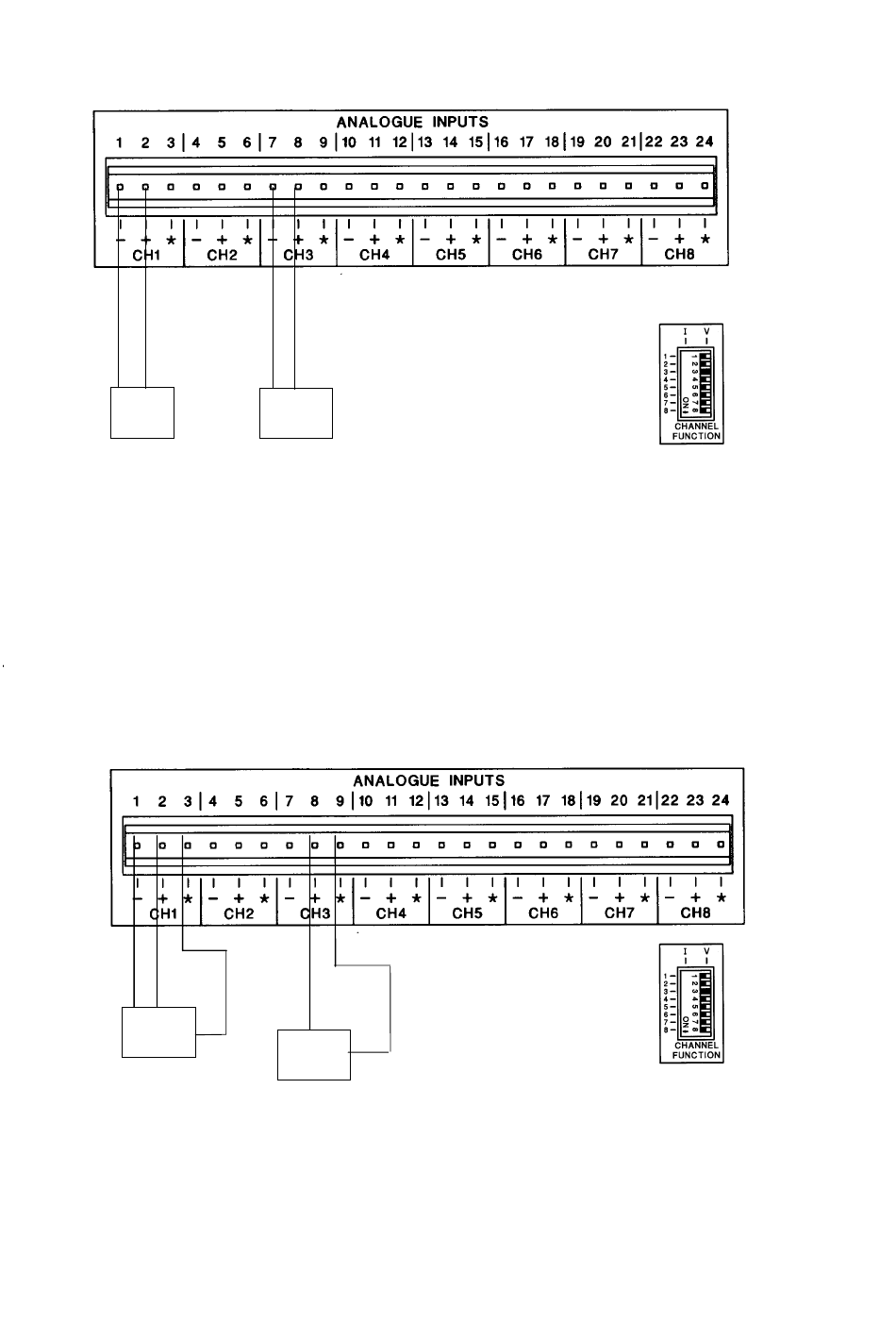

Obiges Beispiel zeigt, wie ein 0-5 V Wandler an Kanal 1, und ein 4-20 mA Wandler an Kanal 3
angeschlossen werden. Achten Sie auf die Schalterpositionen des CHANNEL FUNCTION-Schalters:
Schalter 3 ist in ON-Position und definiert somit Kanal 3 als Strom-Signaleingang.
Transmitter-Stromversorgung - Mit der Standard-Analog-Eingangskarte ausgestattete Geräte ver-
fügen optional über eine kurzschlussfeste Transmitter-Stromversorgung. Dies bedeutet, dass die
Stromversorgung für Sensoren durch das ScreenMaster -Gerät erfolgen kann. Siehe dazu
nachfolgendes Beispiel:
Signal
Referen
Sensor
0-5V
Weitere Informationen über den Anschluss von Sensoren an die Transmitter-Stromversorgung siehe
Anhang B.
Signal
Sensor
4-20mA
Signal
Versorgung
Versor-
gung
Sensor
4-20mA
7
V
I
V
