6. Setup-Menüs
6.1. Layout

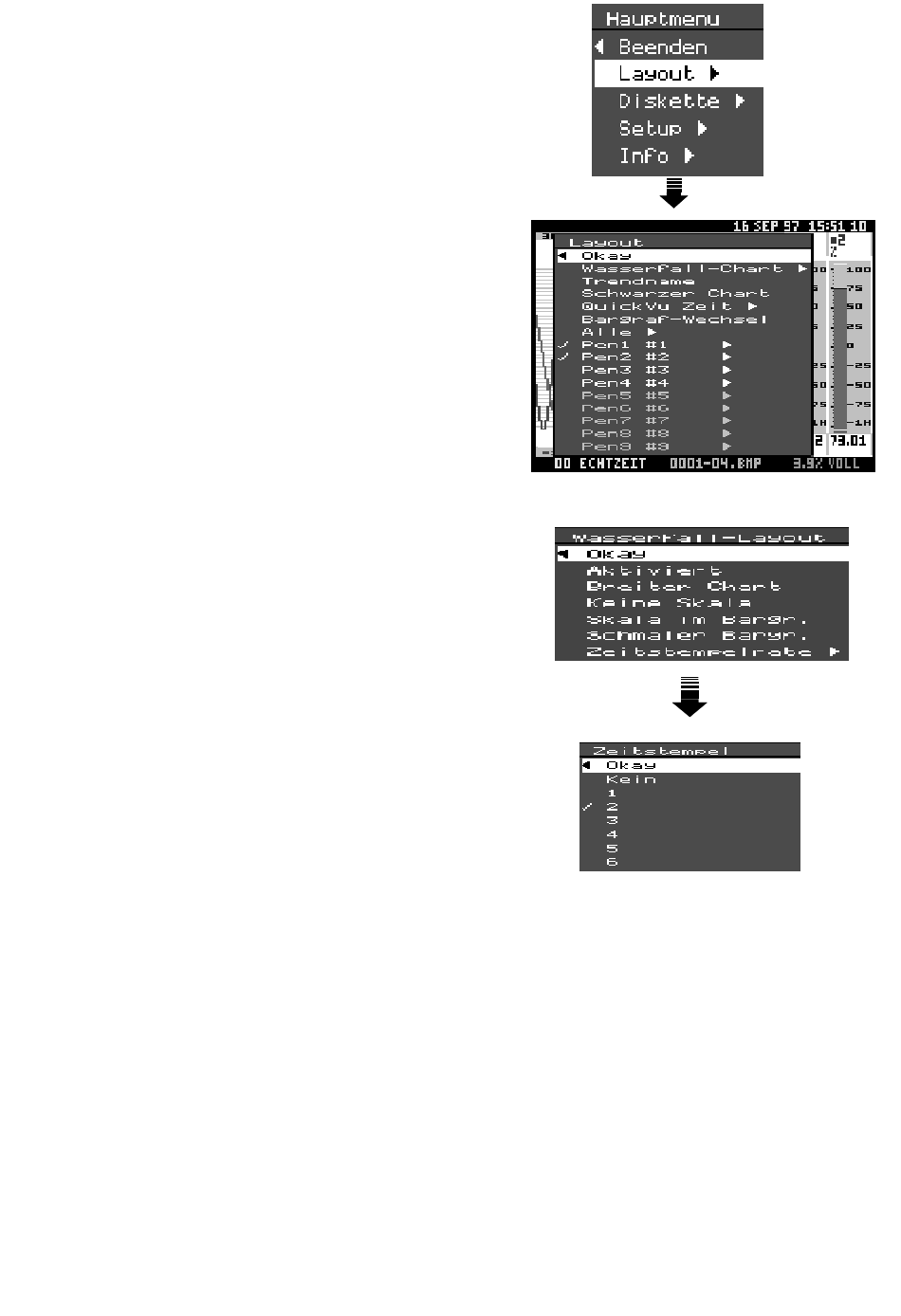

Mit dem Layout-Menü wählen Sie aus, wie die Kurven
(Trends) auf dem Display dargestellt werden (nicht zu ver-
wechseln mit dem Schreiber-Setup-Menü, das in Ab-
schnitt 6.3.4 beschrieben wird und die Art und Weise der
Datenaufzeichnung definiert).
Die Menü-Optionen sind:
' '
Wasserfall-Chart (
) - der Vorschub der ausgewählten
Kurven erfolgt von oben nach unten über das Display.
Beim Wasserfall-Chart-Layout sind verschiedene Optio-
nen verfügbar, die in einem Untermenü ausgewählt
werden und nachfolgend beschrieben sind:
' '
Aktiviert (
) - muss angekreuzt sein, damit der Chart-
vorschub im Wasserfall-Modus erfolgt.
' '
Breiter Chart (
) - die Chartfläche erstreckt sich über
die volle Displaybreite (d.h. ohne Zeit- und Datums-
stempel).
' '
Keine Skala (
) - entfernt die Skalenunterteilungen
und -werte aus den Bargrafs.
Skala im Bargr (
teilungen und -werte in die Bargrafs, wodurch sich die
Gesamtbreite der Bargrafflächen reduziert (dieses Ele-
ment ist bei ausgewählter Option Keine Skala nicht
verfügbar).
' '
Dünner Bargr (
) - verkleinert die Bargrafbreite. In
diesem Modus werden keine Skalenunterteilungen
oder -werte im Bargraf angezeigt.
Zeitstempelrate - wählen Sie dieses Element aus,
um das Zeitstempel-Untermenü aufzurufen. Darin kön-
nen Sie wählen, wie oft Sie den Zeitstempel angezeigt
haben wollen. Im nebenstehenden Beispiel wird der
Zeitstempel bei jeder zweiten Chart-Teilung ein-
geblendet.
' '
Trendname (
) - Der jedem sichtbaren Trend zugewie-
sene Name erscheint oberhalb der Chartanzeige (nur im
konventionellen Modus).
' '
Schwarzer Chart (
) - ändert die Hintergrundfarbe der
Chartanzeige in schwarz.
' '
(
) = selektierbar
' '
) - zeichnet die Skalenunter-
