6.1 Layout (fortgesetzt)

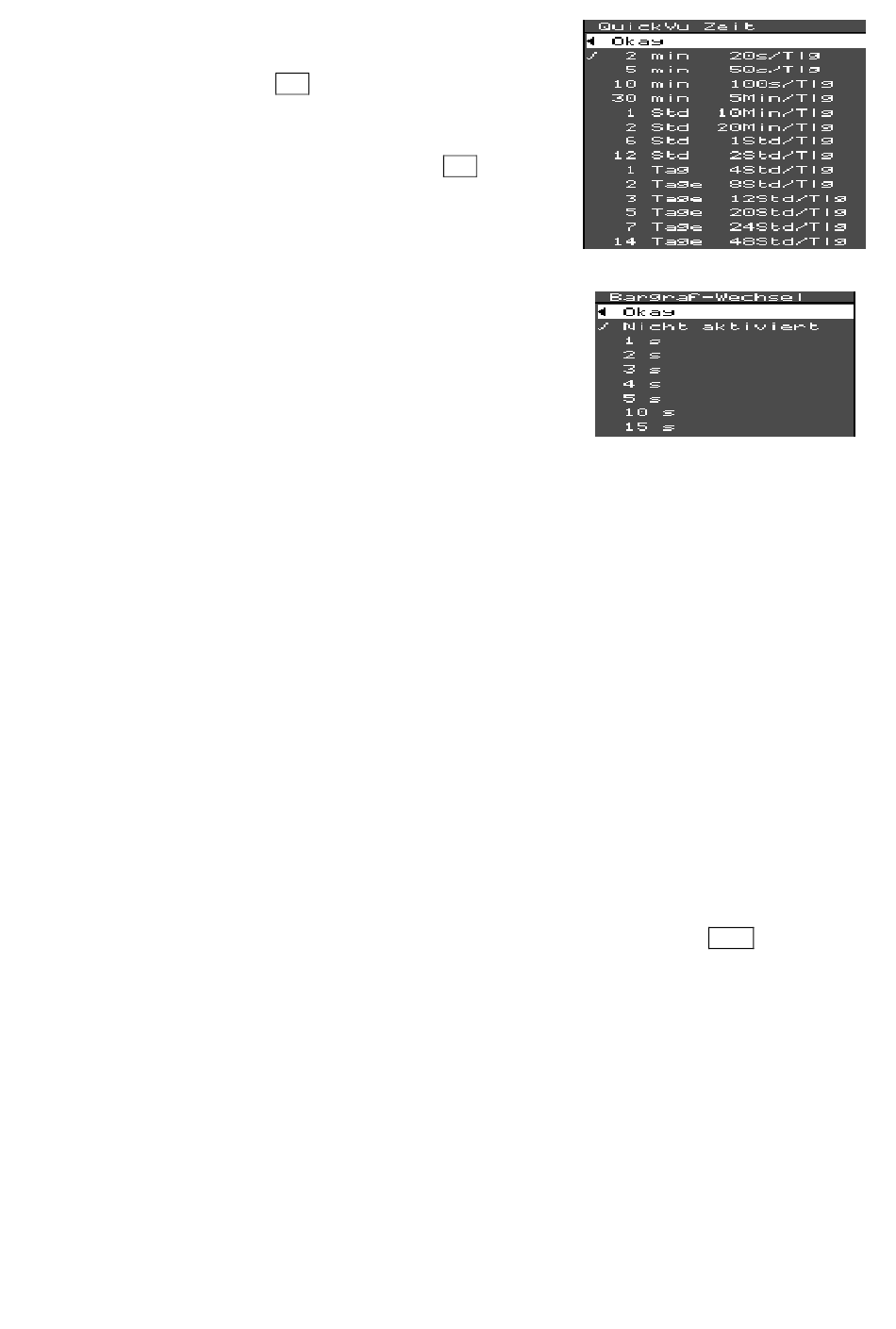

QuickVu Zeit - ruft das nebenstehende Untermenü auf:
Wenn im Echtzeitmodus die Info – Taste gedrückt wird,
werden die Trends sofort über eine andere Zeitperiode
angezeigt, die über das QuickVu-Zeit-Menü wählbar ist.
Wenn Sie beispielsweise eine QuickVu-Zeit von 24 Stun-
den gewählt haben, erscheinen beim Drücken der Info -
Taste die kompletten Trends der letzten 24 Stunden
(siehe Abschnitt 7.3.1).
Bargraf-Wechsel - Die Anzeige mehrerer Bargrafs führt zu
einer Verringerung der für die Trendlinien verfügbaren
Chartfläche. Eine alternative Lösung ist die alternierende
Bargraf-Anzeige, wobei immer nur ein einziger Bargraf an-
gezeigt wird und nacheinander alle freigegebenen Bargrafs
zur Darstellung durchgeschaltet werden. Wird dieses Un-
termenü aufgerufen, kann die Verweilzeit eines Bargrafs
ausgewählt oder diese Darstellungsart ausgeschaltet
werden.
Alle Pens - mit diesem Element wird das gleiche Layout für alle Kanäl (Pens) gewählt.
Kanal 1-8 (gefolgt vom Trendnamen) - ein oder mehrere dieser Kanäl (Pens) können mit individuellen
Darstellungsparametern konfiguriert werden.
' '
Im Layout -Menu bedeutet ein Häkchen
links neben einem Kanal, dass dieser als auf dem Display
sichtbar gekennzeichnet wurde (es sei denn, der Text ist grau hinterlegt. In diesem Fall ist dieser Kanal
(Pen) nicht verfügbar). Beachten Sie, dass Daten eines Kanals auch aufgezeichnet werden können,
wenn dieser auf dem Display nicht sichtbar ist (siehe dazu Abschnitt 6.3.4: Wie man einen Kanal
konfiguriert, um dessen Daten aufzuzeichnen).
Alle Layout-Änderungen werden erst wirksam, wenn Sie mit Beenden das Hauptmenü verlassen und
das Display neu aufgebaut wird.
Das Display-Layout kann auch geändert werden, während das Gerät noch aufzeichnet (anders als bei
einer Änderung des Setups, die nur nach Beendigung der Aufzeichnung möglich ist). Allerdings werden
Layout-Änderungen, die während einer Aufzeichnungssitzung vorgenommen wurden, erst abgespei-
chert, wenn eine neue Sitzung gestartet wird.
Einige der unterschiedlichen Anzeige-Formate sind auf der folgenden Seite dargestellt.
Weitere Elemente
Gruppen-Setup - ( im ScreenMaster 300). Dieses Element erlaubt Ihnen, verschiedene Diagramm-
Layouts zu konfigurieren und als Gruppen abzuspeichern (siehe Abschnitt 6.1.3). Die einmal
konfigurierten Gruppen können dann ausgewählt werden - entweder manuell mit der Shift -Taste oder
über einen digitalen Eingang oder automatisch über vorher eingestellte Zeitintervalle. Alternativ können
die einzelnen Gruppen auch im Quick-Menü unter Zoom-Gruppe aufgerufen werden (siehe Abschnitt
7.3.1.6).
16
