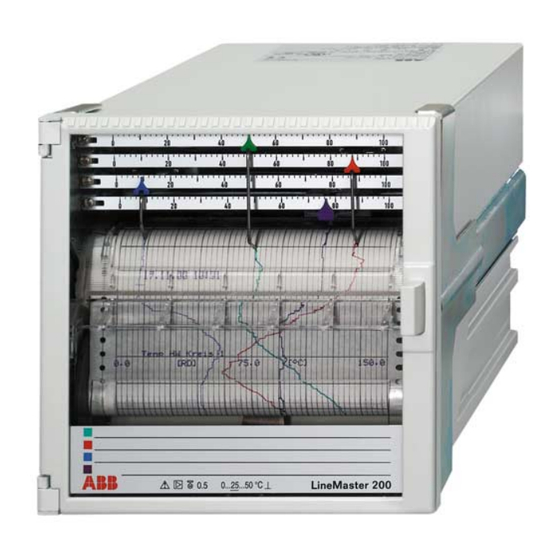

ABB LineMaster 200 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für LineMaster 200:

Werbung

LineMaster 200
Bedienungsanleitung
Linienschreiber
42/43-27 DE
Rev. 03

Werbung

loading

Inhaltszusammenfassung für ABB LineMaster 200

  • Seite 1 LineMaster 200 Linienschreiber Bedienungsanleitung 42/43-27 DE Rev. 03...
  • Seite 2 Inhaltsverzeichnis Wichtige Hinweise Seite zu Ihrer Sicherheit! Hinweise Unbedingt lesen und beachten! ........Der einwandfreie und sichere Betrieb des Gerätes setzt Kurzbeschreibung .
  • Seite 3 Installieren und Inbetriebnehmen Lieferumfang Mit dem Schreiber werden mitgeliefert: − 1 Gebrauchsanweisung − 2 Befestigungselemente Be − 1 Druckeinsatz De (Option) 1 Faserschreibeinsatz Fe je Meßkanal − − 1 Päckchen Faltpapier Fp oder 1 Schreibrolle Sr − 24 Steckbrücken bei Universal-Ausführung −...
  • Seite 4 Montieren Einbau in Schalttafeln 1. Gerät von vorne in Schalttafel einsetzen. 2. Befestigungselemente Be seitlich am Gehäuse in die Füh- rungsnuten einschieben (siehe Bild 3). Hinweis Die Befestigungselemente Be sind für Dicht-an-dicht-Montage in horizontaler oder vertikaler Richtung geeignet. 3. Befestigungselemente Be nach lotrechter Ausrichtung gleich- mäßig festspannen.
  • Seite 5 Anschließen Achtung Ein Netzschalter ausreichender Schaltleistung, der das Gerät allpolig vom Netz trennt, ist in Reichweite des Einbauortes Die Verbindung zwischen dem Schutzleiteranschluß und ei- vorzusehen. Er darf die Schutzwirkung des Schutzleiters nem Schutzleiter muß vor allen anderen Verbindungen her- nicht aufheben.
  • Seite 6 Registrierpapier einlegen Schreibtisch für Rollstreifen 1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne. Schreibtisch herausnehmen. 2. Papierandruckklappe Pa aufklappen. 3. Schreibrolle in die Papiervorratsmulde Pm einlegen. 4. Papieranfang bis zur Stiftenwalze vorziehen und Perforation mit Stiftenwalze in Eingriff bringen.
  • Seite 7 Schreibtisch für Faltstreifen (siehe Bilder 5 und 7) Beim Umstellen des Schreibtisches für Rollstreifen auf Falt- streifen Führungsfeder Ff herausnehmen (siehe Bild 6). 1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne. Schreibtisch herausnehmen. 2.
  • Seite 8 Einfacher wird der Einsatz der Faserschreibeinsätze und des Druckeinsatzes, wenn das Gerät eingeschaltet ist: 1. Schreibtisch entriegeln: Entriegelungshebel nach unten drük- ken (siehe Bild 5). Schreibtisch schwenkt nach vorne. 2. Schreibtisch herausnehmen. 3. < > drücken. Die Meßsysteme fahren in Parkposition. 4.
  • Seite 9 Bedienen Registrierpapier entnehmen Zur Papierentnahme kann der Schreibtisch im Gerät verbleiben. Schreibtisch für Rollstreifen 1. Papierführungsklappe nach unten aufklappen. 2. Aufwickelrolle herausnehmen. 3. Papier ggf. an Abreißkante abtrennen. Schreibtisch für Faltstreifen 1. Papierführungsklappe nach unten aufklappen. 2. Registrierpapier herausnehmen. 3. Papier ggf. an Faltstelle abtrennen. Hinweis Zwei Faltlagen des Papier müssen im Ablagefach aufliegen.
  • Seite 10 Papiervorschub umschalten Ist das Gerät mit der Option „Grenzwertüberwachung und Binär- eingänge“ ausgeführt, sind zwei Vorschübe extern umschaltbar. Im Parametriermodus werden die gewünschten Werte für Vor- schub 1 und Vorschub 2 ausgewählt (siehe Parametrieranlei- tung). Vorschub 1 ist nach Einschalten des Gerätes aktiv. Durch Anlegen einer Spannung von 24 V DC zwischen den Klemmen 901 (−) und 922 (+) wird Vorschub 2 aktiv.
  • Seite 11 Umrüsten Achtung Beim Öffnen von Abdeckungen oder Entfernen von Teilen, Als Ersatz dürfen nur Sicherungen vom angegebenen Typ außer wenn dies ohne Werkzeug möglich ist, können span- und Nennstrom verwendet werden. Geflickte Sicherungen nungsführende Teile freigelegt werden. Auch können An- dürfen nicht verwendet werden.
  • Seite 12 4. Elektronikeinheit ausbauen (siehe Bild 14). 5. 4 Schrauben Sl lösen (siehe Bild 15). Bild 14 Elektronikeinheit ausgebaut (Ansicht von hinten) CPU-Karte Z-18026 Displaykarte Kanalkarte Bild 15 Schrauben Sl der Kanalkarte lösen (Ansicht von unten) Z-18028 12 Umrüsten...
  • Seite 13 6. Auf der Bestückungsseite der Kanalkarte die Steckbrücken kanalspezifisch anordnen. Bild 16 zeigt die Position der Steckbrückenfelder, die den Kanälen (X3...X6) zugeordnet sind. 7. Steckbrücken entsprechend gewünschter Meßart und ge- wünschtem Nennmeßbereich anordnen (siehe Bild 17). 8. Kanalkarte Kk mit den 4 Schrauben Sl befestigen (siehe Bild 15).
  • Seite 14 Skalen auswechseln 1. Faserschreibeinsätze herausziehen. 2. Skalenschrauben links lösen. 3. Skalen nach rechts schieben und aus Eingriff von Skalen- schraube herausnehmen. 4. Skalen nach links herausnehmen. 5. Skalen in umgekehrter Reihenfolge einbauen. 6. Faserschreibeinsätze einsetzen. 7. Meßsystem Null mit Skalenanfang überprüfen: 1.
  • Seite 15 Instandhalten Achtung Beim Öffnen von Abdeckungen oder Entfernen von Teilen, Als Ersatz dürfen nur Sicherungen vom angegebenen Typ außer wenn dies ohne Werkzeug möglich ist, können span- und Nennstrom verwendet werden. Geflickte Sicherungen nungsführende Teile freigelegt werden. Auch können An- dürfen nicht verwendet werden.
  • Seite 16 Technische Daten Widerstandsthermometer Meßteil Pt100 in 2- oder 3-Leiter-Schaltung −50...+500 °C; −50...+150 °C Meßabweichung Leitungswiderstand Klasse 0,5 für Linienkanäle nach IEC 484 bezogen auf Nenn- bei 2-Leiter-Schaltung max. 10 Ω bereich bei 3-Leiter-Schaltung max. 40 Ω Klasse 1 für Meßwertregistrierung mit Druckersystem nach IEC 484 bezogen auf Nennbereich Meßbereiche Bei Verschiebung von Meßanfang und/oder Meßende zusätz-...
  • Seite 17 Anzeige- und Bedieneinheit 5. Ausdruck der den Meßstellen zugeordneten Doppelzeilen Erste Zeile: Skalierungszeile mit Kanalkennzeichnung Anzeige (nur zu Parametrierung) und Ausdruck der Einheit. Zweite Zeile: Meßstellenspezifischer Text mit max. 32 5-stellige 7-Segment-Anzeige Zifferngröße 4 × 7 mm Zeichen. 6. Listen aller aktiven Parameter Bedienung Auslösung manuell im Parametriermodus.
  • Seite 18 Optionen Funkentstörung Grenzwertklasse B nach EN 55 011 bzw. Postverfügung 243/92 Grenzwertüberwachung Störfestigkeit 2 Grenzwerte je Meßkanal zur Absolutwert-Überwachung, 4 Prüfung nach IEC 801 interne Relais können den Grenzwerten frei zugeordnet werden. Prüfart Prüfschärfe Einfluß Schärfegrad Ausgang Burst (5/50 ns) auf Schließerkontakt −...
  • Seite 19 Funktionskleinspannung mit sicherer Trennung (PELV) Eingehaltene Standards bzw. Normen zwischen Netzeingang − Meßeingänge, Steuereingänge, Schnitt- stellenleitungen nach VDE 0100 Teil 410 und VDE 0106 Teil 101 Internationale Standards Anschluß, Gehäuse und Montage IEC 484 DIN 43 782 Kompensationsschreiber IEC 1010-1 DIN EN 61 010-1 elektrische Sicherheit Elektrische Anschlüsse...
  • Seite 20 Form der Speicherung in Datenverarbeitungsanlagen oder Datennetzen ohne Genehmigung des Rechteinhabers sind untersagt und wer- den zivil- und strafrechtlich verfolgt. Technische Änderungen vorbehalten ABB Automation Products GmbH Printed in the Fed. R. of Germany Höseler Platz 2 42/43-27 DE Rev. 03 D-42579 Heiligenhaus Ausgabe 04.01...
