6.3.4.2. Skala (fortgesetzt)

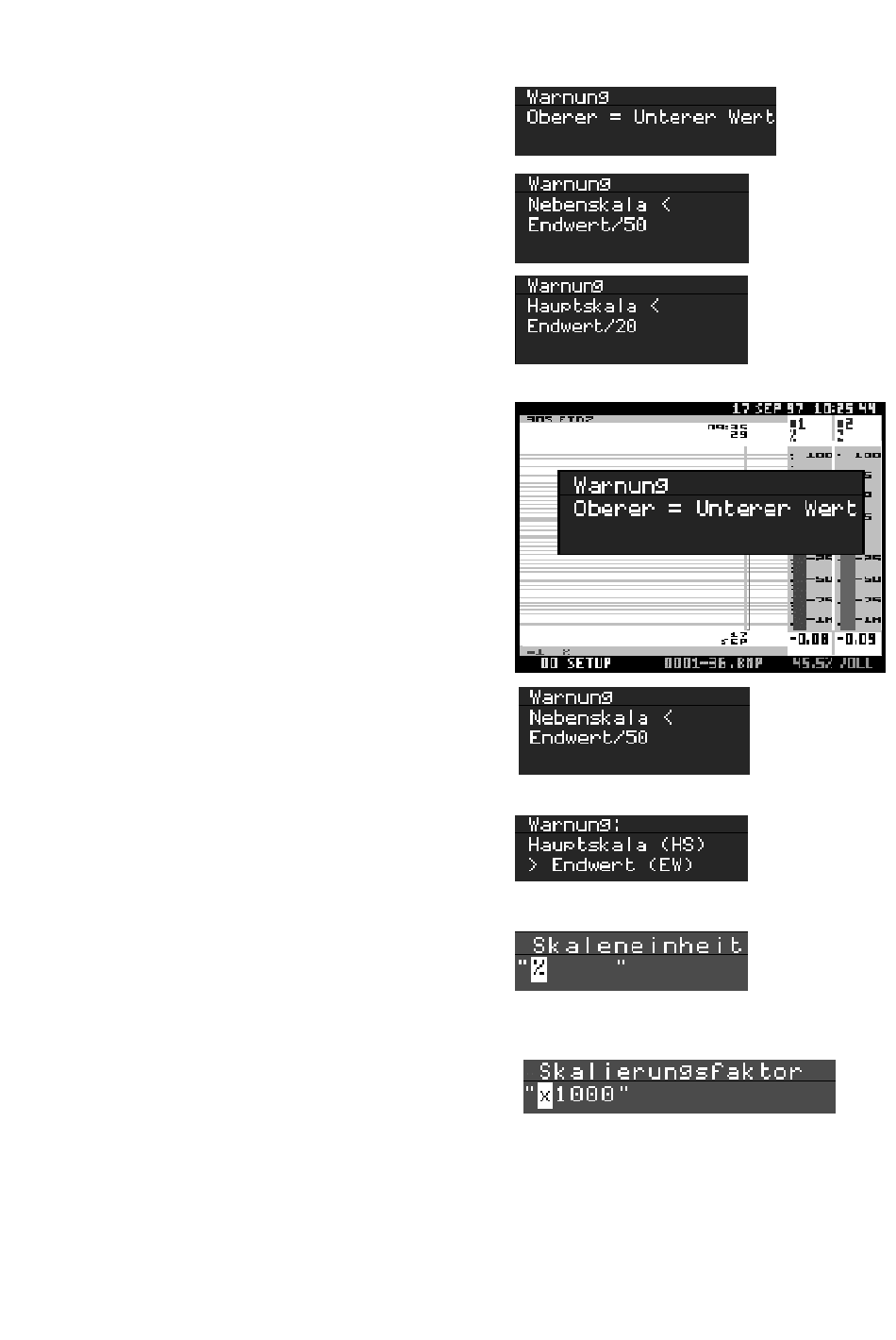

Für den oberen und den unteren Grenzwert wurden die-
selben Werte gesetzt .
Der Wert für die Nebenunterteilungen wurde auf weniger
als 1/60 der Gesamt-Skalaspanne gesetzt.
Der Wert für die Hauptunterteilungen wurde auf weniger
als 1/10 der Gesamt-Skalaspanne gesetzt.
Falls die Warnmeldungen ignoriert werden, korrigiert das
Gerät beim Verlassen des Skala -Menüs automatisch die
Bedingung und informiert den Benutzer über die durch-
geführte Korrektur, z. B.:
Ein numerischer Wert von 100 wurde zum gewählten
oberen Grenzwert addiert, so dass der obere Grenzwert
nicht mehr gleich dem unteren Grenzwert ist.
Mögliche andere Meldungen :
Der Wert für die Nebenunterteilungen ist jetzt auf 1/60 des
Gesamtbereichs gesetzt.
Der Wert für die Hauptunterteilungen ist jetzt auf densel-
ben Wert wie der Skalenbereich gesetzt.
Diese Korrekturen erscheinen nur auf dem Display, wenn
die Konfiguration für den Schreiber vollständig beendet
wurde und der Chart neu aufgebaut wird.
Masseinheit - zur Wahl des Namens der Maßeinheit für
die Skala, zum Beispiel V, mA, °C, cm.
Skal.faktor - um grosse Zahlen auf der Bargraf-Anzeige zu
vermeiden, wird hier ein Faktor gewählt, mit dem die auf
der Skala angegebenen Werte zu multiplizieren sind.
Dieser Faktor wird auf der untersten Zeile des Bargrafs
angezeigt.
Der Skalierungsfaktor hat auf den dargestellten Wert kei-
nen Einfluss. Er dient lediglich zur Benutzerinformation.
