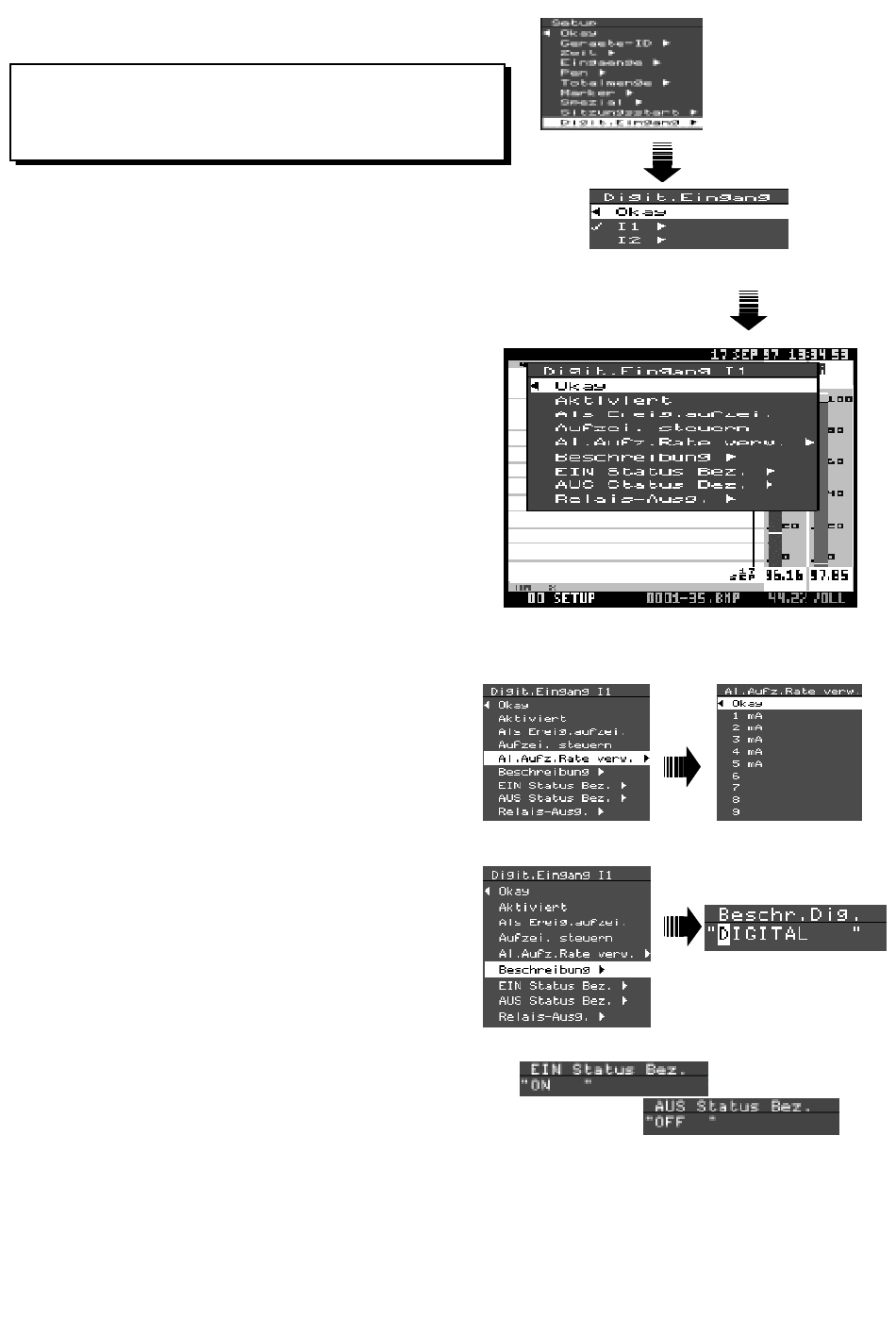

6.3.8. Digitale Eingänge
HINWEIS: Die Digit.Eingang
nur, wenn das Erweit. Setup-Menü im Spezial-Setups-Menü
gewählt wurde (siehe Abschnitt 6.3.7).
Die Standard 8-Kanal Alarmkarte stellt zwei digitale
Eingänge auf Kanal 7 und 8 zur Verfügung, wenn diese nicht
als Relais-Ausgänge benutzt werden. Ein digitaler Eingang
wird als ON betrachtet, wenn die NO- und C- Kontakte
geschlossen sind (siehe Abschnitt 4.2.4).
Digitale Eingänge können in mathematischen Verknüpfun-
gen verwendet werden (siehe Anhang D) und verschiedene
Funktionen im Schreiber auslösen. Diese können vom Menü
Digitale Eingänge für jeden Eingang ausgewählt werden.
Die Optionen für Digitale Eingänge sind:
' '
Aktiviert (
) - aktiviert einen Digitalen Eingang.
HINWEIS: Wenn ein digitaler Eingang aktiviert ist, erkennt
der Schreiber, ob die dafür benötigte Hardware vorhanden
ist oder nicht. Aktivieren Sie nur aktuell benutzte digitale Ein-
gänge!
' '
Erieg,aufzeich (
) - bei Auswahl dieser Option wird jede Zu-
standsänderung des digitalen Eingangs in der Ereignisdatei
aufgezeichnet (diese Option ist zur Zeit noch nicht verfügbar,
folgt aber in zukünftigen Versionen).
Aufzeich.Steuerung (
das EIN-Schalten eines digitalen Eingangs den Start der
Aufzeichnung, und das AUS-Schalten eines digitalen Ein-
gangs den Stop der Aufzeichnung.
Pen Auf.Rate- mit dieser Option können Sie einen digitalen
Eingang so konfigurieren, dass, wenn er EIN-geschaltet wird,
die Datenaufzeichnung bestimmter kanäle mit der Alarm-
Aufzeichnungsrate fortsetzt wird, wie in Abschnitt 6.3.4.7
beschrieben. In diesem Beispiel wird die Datenaufzeichnung
der kanäle 2, 5 und 6 mit ihren spezifierten Alarm-Aufzeich-
nungsraten fortgesetzt, wenn der digitale Eingang 7 EIN-
geschaltet wird.
Wenn der digitale Eingang wieder AUS-geschaltet wird, keh-
ren diese kanäle zu ihrer normalen Aufzeichnungsrate zu-
rück, vorausgesetzt, es besteht kein Alarmzustand.
Bezeich.Dig-
bei
Eingabeaufforderung
Beschreibung des digitalen Eingangs in alphanumerischem
Text eingegeben werden (siehe Abschnitt 5.2.3 über
'Texteingabe').
EIN/AUS Status Bez.- bei Auswahl eines dieser beiden Ele-
mente erscheint die Eingabeaufforderung EIN Status Bez.
bzw. AUS Status Bez. Hier kann eine Beschreibung des
EIN-
bzw.
AUS-Status
eingegeben
werden
'Texteingabe').
Option erscheint im Setup-Menü
-
' '
) - bei Auswahl dieser Option bewirkt
Auswahl
erscheint
Bezeich.Dig
Hier
in
alphanumerischem
(siehe
Abschnitt
die
kann
eine
Text
5.2.3
über
45
