4.2.2.2. Universal-Analog-Eingangskarte

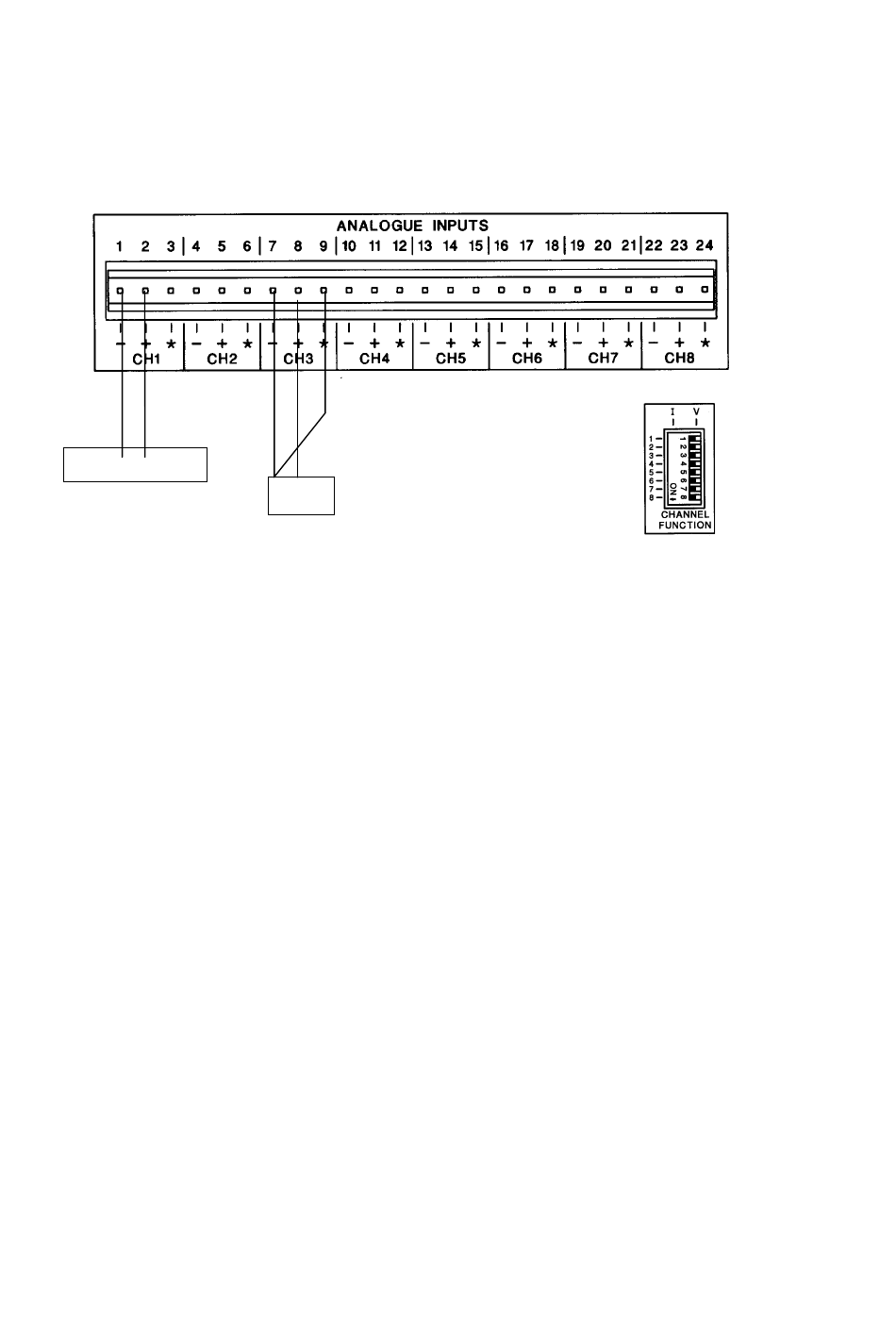

Die Universal-Analog-Eingangskarte dient zum Anschluss von nicht standardisierten Eingangssigna-
len, wie von Thermoelementen oder Widerstandsthermometern. Der Anschluss erfolgt wie im fol-
genden Beispiel angegeben. Das Thermoelement ist zur internen Kompensation angeschlossen. De-
tails über den Anschluss von Thermoelementen mit anderen Kompensationsarten siehe Anhang H.
Signal
Signal
- ve
+ ve
Signal
- ve
Thermoelement
Kompensation
Signal
+ ve
PT100
8
