4.2.4. Digitale Eingänge
Bei einer Standard 8-Kanal Alarmkarte können die Kanäle 7 und 8 als digitale Eingänge benutzt wer-
den, wenn sie nicht als Alarm-Ausgänge benötigt werden. Ein digitaler Eingang wird durch einen

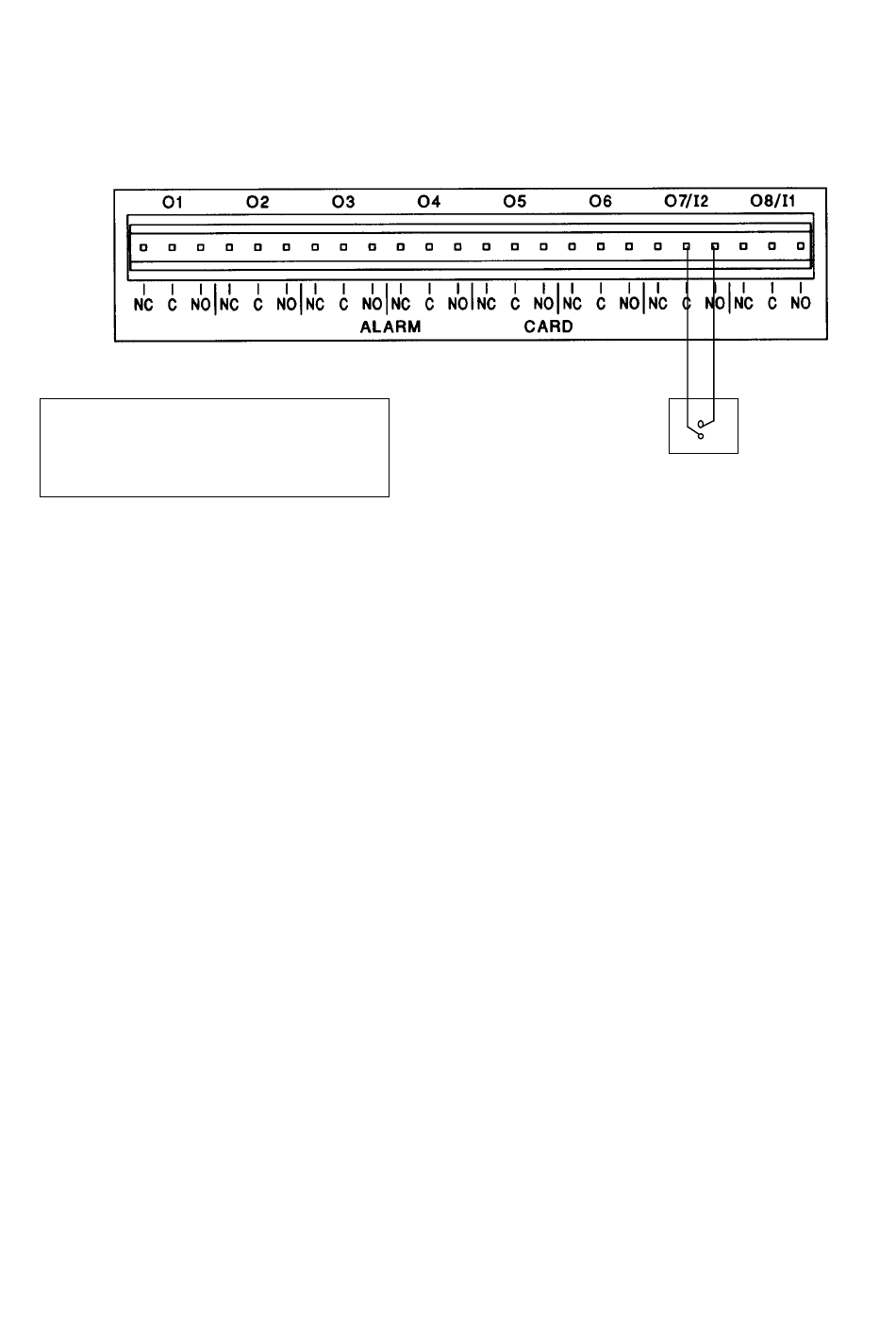

spannungslosen Kontakt zwischen der NO- und der C- Klemme des Relais erzeugt, wie im Bild unten
gezeigt.
Achten Sei beim Einbau einer Alarmkarte darauf,
die Hardware Einstellungen des Schreibers in die
Werksoption der Spezial-Setup-Menüs zu
ändern, wie in Abschnitt 6.3.7 beschrieben.
HINWEIS: Alarmrelais-Ausgang 8 entspricht dem Digitaleingang 1, Alarmrelais-Ausgang 7 dem Digi-
taleingang 2, usw.
4.2.5. Serielle Schnittstelle
Die serielle Kommunikation erfolgt über den 9poligen D-Typ-Stecker mit der Bezeichnung COMM. auf
der Geräterückseite. Die Wahl zwischen RS 232 C und RS 485 erfolgt werksseitig nach Kunden-
spezifikation. Die Stiftbelegung der verschiedenen Seriellen Schnittstellen zeigt Anhang F.
Spannungs loser
Kontakt
