Anhang F - Serielle Schnittstelle: Stiftbelegung
F.1. RS 485 Gerätebus-Netzwerk

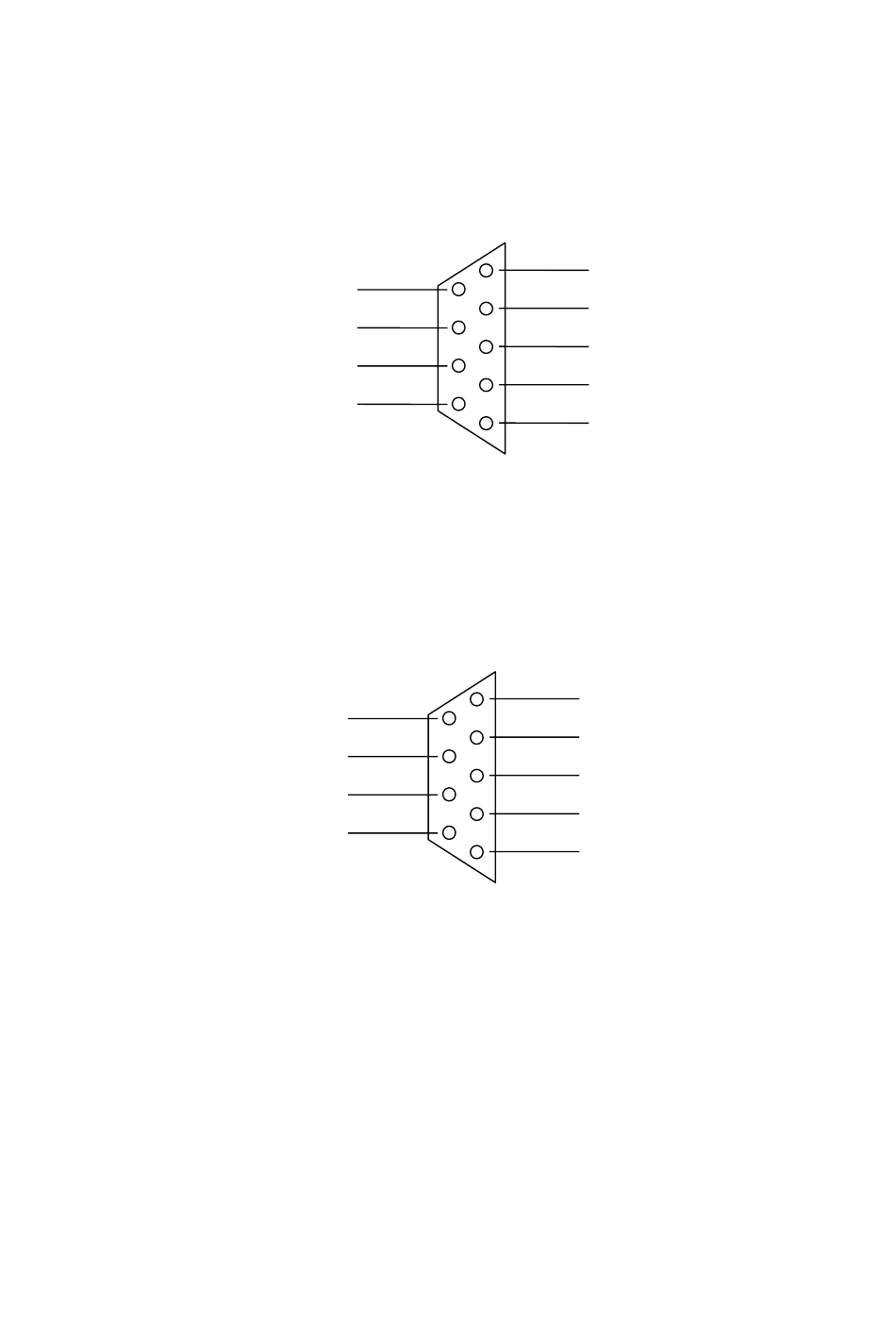

Stiftbelegung für RS 485 Gerätebus Serielle Schnittstelle wie folgt:
F.2. RS 485 Modbus-Netzwerk
Stiftbelegung für RS 485 Modbus Serielle Schnittstelle wie folgt:
Hinweis: detaillierte Angaben zur Schnittstelle finden Sie in unserer Schnittstellenbeschreibung.
Nicht
benutzt
Nicht benutzt
RX/TX -ve
Nicht benutzt
Nicht benutzt
1
6
2
7
3
8
4
9
5
1
6
2
7
3
8
4
9
5
79
0 Volt Signalerdung
RX/TX -ve
RX/TX +ve
Nicht
benutzt
Nicht benutzt
Nicht benutzt
RX/TX +ve
Nicht benutzt
0 Volt Signalerde
