Anhang D - Mathematische Verknüpfungen
Eine Mathematische Verknüpfung besteht aus einer Anzahl
von Termen. Ein Term ist die kleinste gültige Komponente
in einer Mathematischen Verknüpfung und kann eine
Variable, ein Operator oder eine Funktion sein.
Bestimmte Operatoren und Funktionen in einer Mathemati-
schen Verknüpfung haben denselben Effekt - zum Beispiel
wird sowohl mit $ als auch SQRT die Wurzel eines
Operanden gezogen.
Ein Operand kann eine Konstante (d.h. eine feste Zahl)
oder eine Variable sein. Die verwendbaren Variablen sind
unten beschrieben.

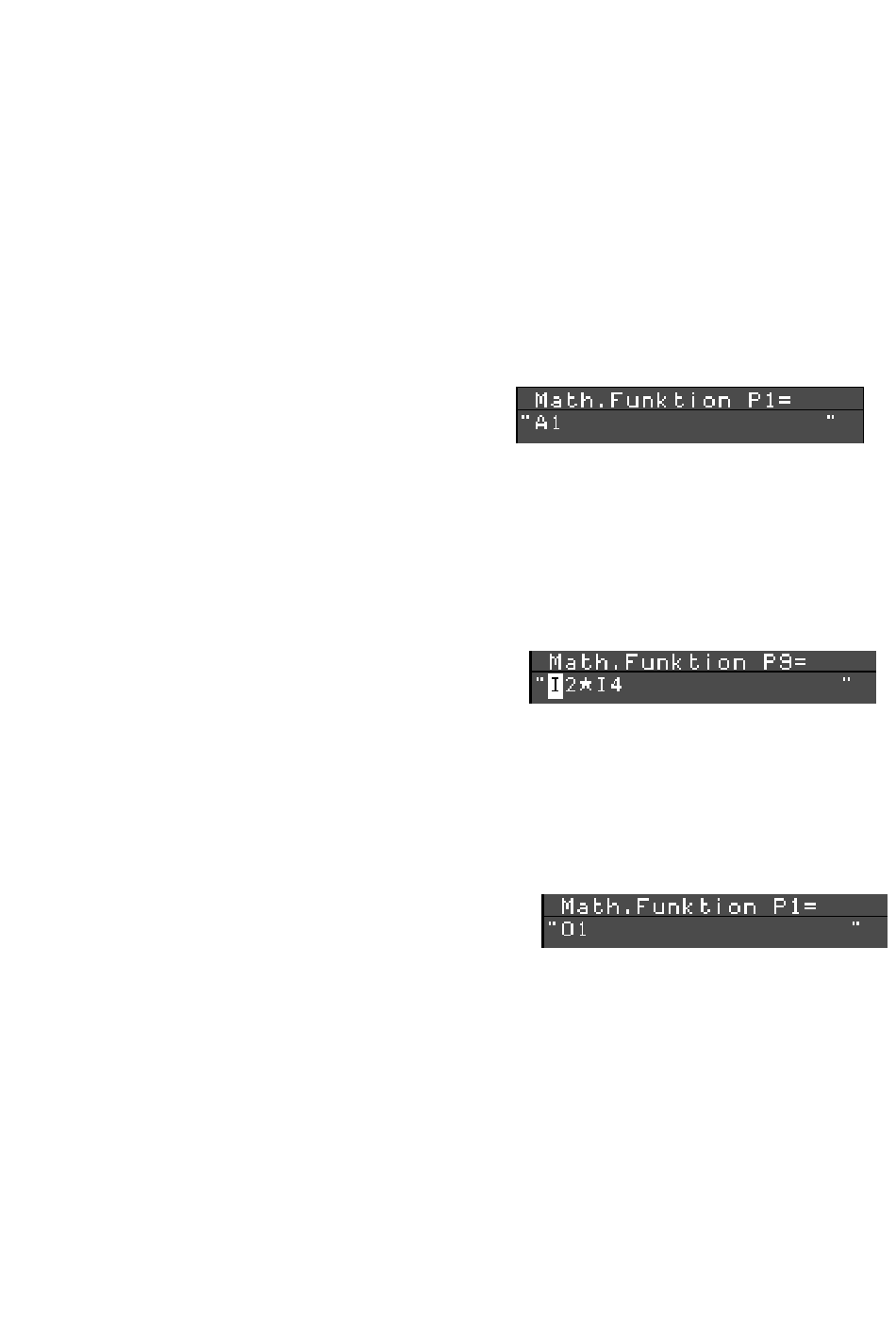

A n . Der Buchstabe A, gefolgt von einer Zahl, bewirkt,
dass der Wert eines Analog-Eingangs (durch die Zahl
benannt) in die Mathematische Verknüpfung eingefügt
wird. In diesem Beispiel wird der Wert von Analog-
Eingang 1 auf Pen 1 dargestellt.
I n. Der Buchstabe I, gefolgt von einer Zahl, bewirkt, dass
der Wert eines digitalen Eingangs (durch die Zahl benannt)
in die Mathematische Verknüpfung eingefügt wird. In
diesem Beispiel wird das Ergebnis des digitalen Eingangs
2, multipliziert mit dem digitalen Eingang 4, auf Pen 9
dargestellt. Da digitale Eingänge entweder als 1 oder 0
gelesen werden, ist das Ergebnis dieser Mathematischen
Verknüpfung tatsächlich eine UND- Funktion (d.h., die
digitalen Eingänge 2 und 4 müssen beide 1 sein, damit der
auf Pen 9 dargestellte Wert 1 ist - siehe Boole'sche
Ausdrücke am Ende dieses Abschnitts).
O n . Der Buchstabe O, gefolgt von einer Zahl, bewirkt, dass
der Zustand eines Relais-Ausgangs (durch die Zahl
benannt) in die Mathematische Verknüpfung eingefügt
wird. Ein Relais-Ausgang wird als 1 gelesen, wenn er aktiv,
und als 0, wenn er inaktiv ist.
Operatoren benötigen entweder einen oder zwei Ope-
randen. Beim Einfach-Operator muss der Operand nach
dem Operator stehen, um einen gültigen Ausdruck zu
bilden, während ein Binär-Operator je einen Operanden auf
beiden Seiten benötigt. Zum Beispiel ist # ein Einfach-
Operator, wie in #2 (2 zum Quadrat), während * ein Binär-
Operator ist, wie in 2*3 (2 multipliziert mit 3).
Die
verfügbaren
Funktionen
und
Operatoren
für
mathematische Verknüpfungen sind unten beschrieben.
Haben eine Funktion und ein Operator denselben Effekt,
sind beide zusammen aufgelistet. Ein E neben dem
Operator kennzeichnet einen Einfach-Operator, ein B
kennzeichnet einen Binär-Operator.
