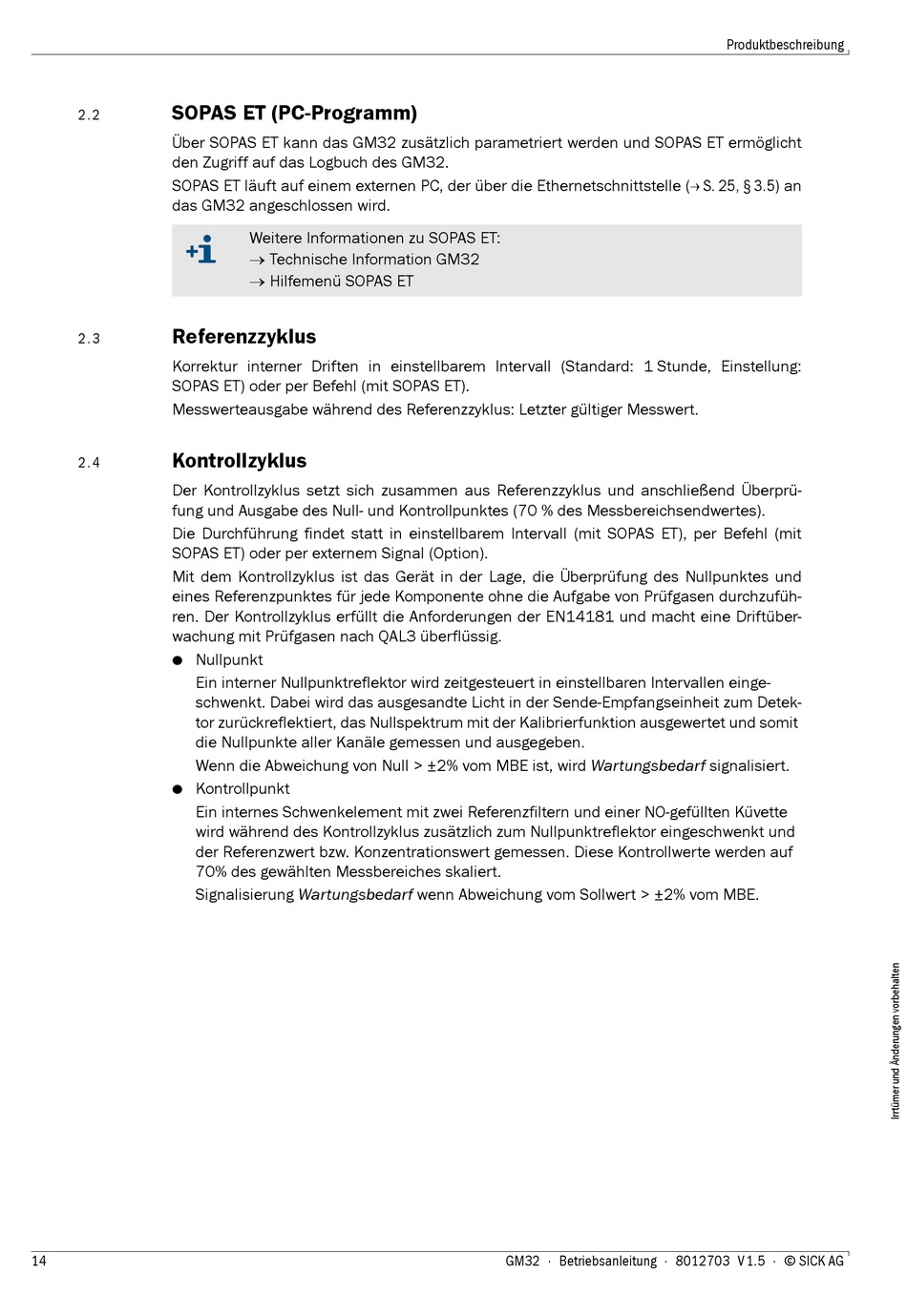

SOPAS ET (PC-Programm)

2. 2
Über SOPAS ET kann das GM32 zusätzlich parametriert werden und SOPAS ET ermöglicht
den Zugriff auf das Logbuch des GM32.
SOPAS ET läuft auf einem externen PC, der über die Ethernetschnittstelle ( S. 25, § 3.5) an
das GM32 angeschlossen wird.

Referenzzyklus

2. 3
Korrektur interner Driften in einstellbarem Intervall (Standard: 1 Stunde, Einstellung:
SOPAS ET) oder per Befehl (mit SOPAS ET).
Messwerteausgabe während des Referenzzyklus: Letzter gültiger Messwert.

Kontrollzyklus

2. 4
Der Kontrollzyklus setzt sich zusammen aus Referenzzyklus und anschließend Überprü-
fung und Ausgabe des Null- und Kontrollpunktes (70 % des Messbereichsendwertes).
Die Durchführung findet statt in einstellbarem Intervall (mit SOPAS ET), per Befehl (mit
SOPAS ET) oder per externem Signal (Option).
Mit dem Kontrollzyklus ist das Gerät in der Lage, die Überprüfung des Nullpunktes und
eines Referenzpunktes für jede Komponente ohne die Aufgabe von Prüfgasen durchzufüh-
ren. Der Kontrollzyklus erfüllt die Anforderungen der EN14181 und macht eine Driftüber-
wachung mit Prüfgasen nach QAL3 überflüssig.
Nullpunkt
●
Ein interner Nullpunktreflektor wird zeitgesteuert in einstellbaren Intervallen einge-
schwenkt. Dabei wird das ausgesandte Licht in der Sende-Empfangseinheit zum Detek-
tor zurückreflektiert, das Nullspektrum mit der Kalibrierfunktion ausgewertet und somit
die Nullpunkte aller Kanäle gemessen und ausgegeben.
Wenn die Abweichung von Null > ±2% vom MBE ist, wird Wartungsbedarf signalisiert.
Kontrollpunkt
●
Ein internes Schwenkelement mit zwei Referenzfiltern und einer NO-gefüllten Küvette
wird während des Kontrollzyklus zusätzlich zum Nullpunktreflektor eingeschwenkt und
der Referenzwert bzw. Konzentrationswert gemessen. Diese Kontrollwerte werden auf
70% des gewählten Messbereiches skaliert.
Signalisierung Wartungsbedarf wenn Abweichung vom Sollwert > ±2% vom MBE.
14
Weitere Informationen zu SOPAS ET:
 Technische Information GM32
 Hilfemenü SOPAS ET
