Layout der Optionskarte

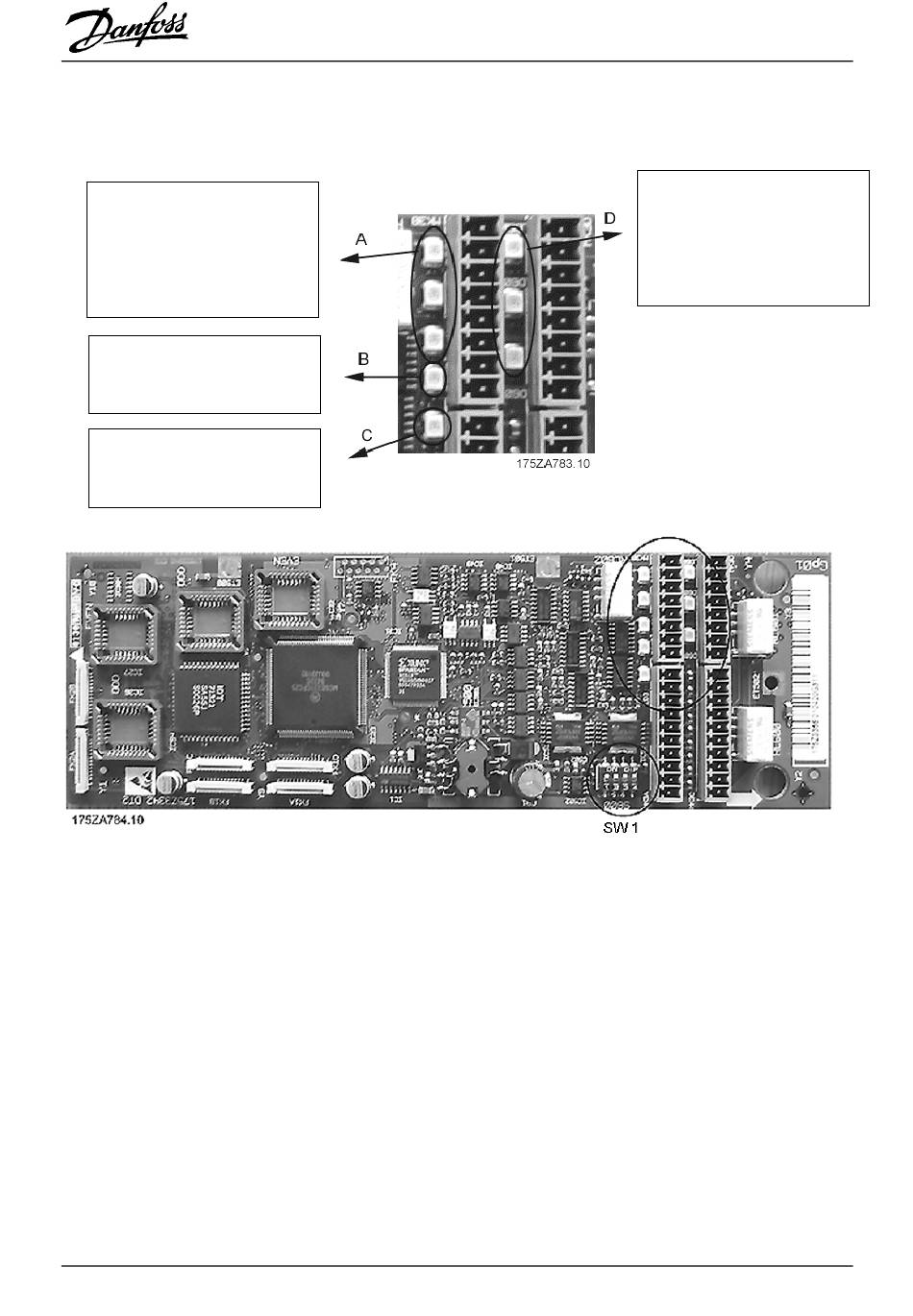

Die Abbildung zeigt die Position der Anschlüsse und des DIP-Schalters.
Drehgeber-Überwachung des
sekundären Eingangs
Kanal A, B und Z:
LED aus = Kurzschluss oder
offene Leitung
LED grün = Ok
5V Überwachung:
LED aus = keine 5V
LED grün = 5V ok
CPU Überwachung
LED muss mit 1 Hz blitzen, um
eine laufende CPU anzuzeigen.
SW 1.1: Verbunden (ON) / nicht verbunden (OFF), 24 V von der Steuerkarte (siehe Beschreibung
der Versorgungsspannung).
SW 1.2: Verbunden (ON) / nicht verbunden (OFF), 24 V gemeinsam von der Steuerkarte.
SW 1.3: Verbunden (ON) / nicht verbunden (OFF), Abschlusswiderstand für sekundären Drehgeber.
ACHTUNG! Bei OFF ist die Überwachung des sekundären Drehgebers ausgeschaltet.
SW 1.4: Schaltet für beide Drehgebereingänge den Z-Kanal für die Drehgeber-Überwachung
ON/OFF.
Die Werkseinstellung der Schalter 1.1. - 1.4 ist ON.
8
Positionierregler
MG.50.P3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Drehgeber-Überwachung des
primären Eingangs
Kanal A, B und Z:
LED aus = Kurzschluss oder
offene Leitung
LED grün = Ok
